最近这几天总会有一部分用户们不是很了解使用迅捷CAD编辑器出现打印图纸线条不显示的情况,要怎么处理呢?本教程就为你们带来了迅捷CAD编辑器打印图纸线条不显示的具体原因介绍。

原因一:打印线条设置出错。

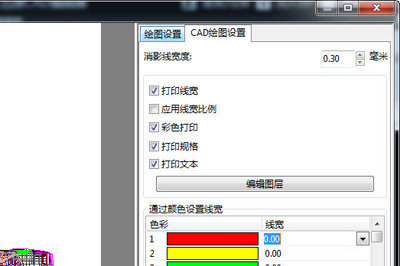

可能是打印设置里未设置按准确线型打印。这个解决起来很容易,当你确认图纸无误后,选择“文件”—“打印”。在打印设置窗口全选打印样式即颜色。将线型调整为准确的类型,最后点击在进行打印即可。

打印线条设置出错

原因二:图纸中是否含有不打印设置。

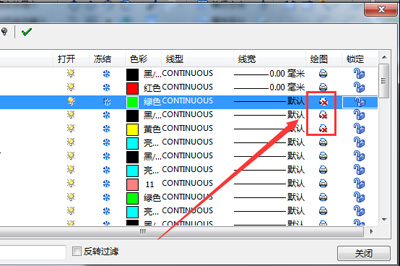

这个情况很常见,你的CAD图形中某线段被设置成不可打印状态。即无法打印出图。看看那个线段是否处于不可打印状态,如果是,则将图层线条打印设置改为允许打印即可。操作方法为切换至“编辑器”窗口,在功能区选择“图层”工具。

打印设置改为允许打印即可

原因三:在图层设置中,图形线宽未设置为默认线宽或0类型。

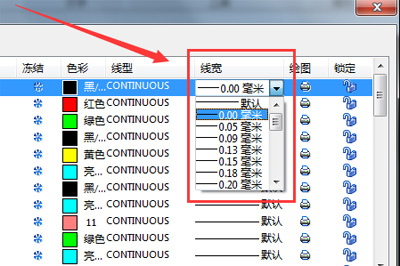

线宽未设置也会导致打印出图无法识别出。在图纸打印前,同样是用到“图层”工具,在里面将要显示的线条线宽设置为【默认0.00毫米】即可。

默认0.00毫米

原因四:不显示线段绘制在Defpoint图层。

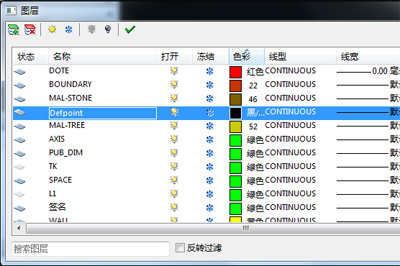

Defpoint图层是默认不会被打印的图层,即只可预览,但是打印后不会有显示。想要转换那就打开CAD图层设置,检查不显示线段是否设置在Defpoint图层上,此图层为不可打印状态。将线条移至其他图层。

不显示线段绘制在Defpoint图层

原因五:线条颜色没有设置好,导致打印时无法显示。

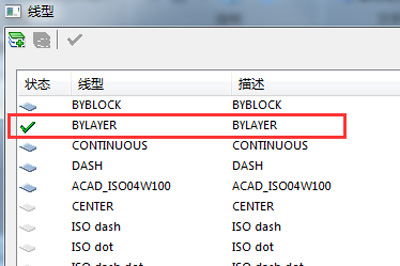

有时候你的线条颜色是白色的,但是你打印的是黑白图纸,这个时候你就要选择不显示线条图形,一般情况下将颜色设置为黑白。将线条属性调换为Bylayer即可。

线条属性调换为Bylayer

按照上文描述的迅捷CAD编辑器打印图纸线条不显示的具体原因介绍,你们是不是都学会啦!
