Excel坐标绘图软件

Excel坐标绘图软件最新版是一款功能齐全的坐标绘图软件，Excel坐标绘图软件官方版主要用于绘制纵断面图、横断面图和工程量计算，以Excel为基础，只需输入坐标数据就可自动生成坐标图了，Excel坐标绘图软件最新版可以一次绘制多个横断面图，整个工程的横断面图可一次全部成图。

Excel坐标绘图软件功能介绍

　　一、绘制纵断面图

　　能够根据工程需要绘制纵断面剖面图。

　　二、绘制横断面图

　　可一次绘制多个横断面图，整个工程的横断面图可一次全部成图。

　　三、工程量计算

　　根据绘制出的断面图统计计算断面图中各层的工程量。

　　绘制纵断面图

　　1、打开“纵断面图”表

　　2、按表中位置在B列第一行输入出图纵向比例，在D列第一行输入出图横向比例。

　　3、从第3行开始输入绘图参数，其中第一列输入点编号，第二列输入位置说明，如不需要说明的位置不需输入。第三列输入测量桩号(里程)，以米为单位。第四列及以后各列分别输入对应桩号各断面线高程，每条断面线各点高程输入在同一列中。

　　4、第四列及以后各列的第2行输入各断面线的名称，例如：“设计顶高程”“实测顶高程”等。

　　5、点击“画纵断面图”按钮，系统即开始启动CAD绘制纵断面图。

　　绘制横断面图

　　1、打开“横断面”表

　　2、按表中位置在B列第一行输入出图纵向比例，在D列第一行输入出图横向比例。

　　3、从第3行开始输入绘图参数，其中第一列输入图名，第三列输入绘图参数坐标名称“横”或“纵”注意：先输横坐标，后输纵坐标。第二列在“横”坐标对应行输入层位名称(如：“土方开挖”)，在“纵”坐标对应行点击选择层位的岩性名称(如：灰岩、粘土等)，系统根据选定岩性名称在绘图时进行填充。第四列及以后分别输入断面线横纵坐标，每条断面线各点横坐标输入在同一行中，纵坐标输入在下一行中。一条断面线坐标输完后另取一行，同样输入坐标参数。注意：输入参数时从断面左边开始依次输入，其中横坐标在中心线左边为负，右边为正。

　　4、同一断面的各条断面线参数输入完后，在下一行的第二列输入文字“桩号”，第三列输入里程数据，如：“1+200.5”。第四列输入桩位高程。

　　5、同样另取一行输入下一断面图参数。

　　6、点击“画横断面图”按钮，系统即开始启动CAD绘制横断面图。

　　7、横断面图绘制完成后可在“工程量表”中查看各层面断面面积及工程量汇总。

　　8、可以在“横断面”表中输入若干断面的参数，断面个数不限，系统一次绘制所有断面图图纸，一个断面为一张图纸。

　　打印

　　生成的图纸可在CAD中打开后进行修改、打印。

Excel坐标绘图软件安装方法

　　在pc下载网，下载Excel坐标绘图软件最新版软件包，解压，运行“exe.文件”

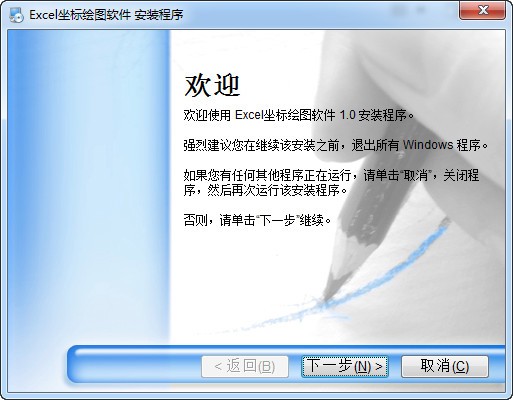

　　双击打开，进入安装向导，单击下一步

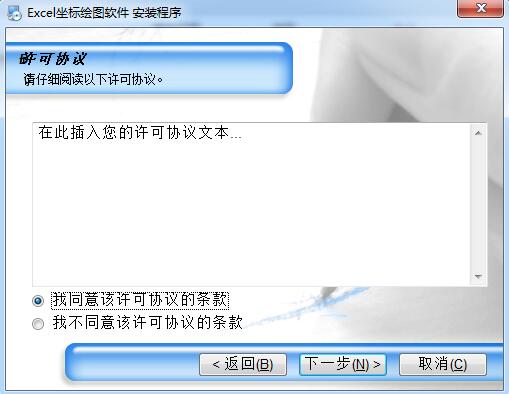

　　继续安装前阅读协议，点击我同意，点击下一步

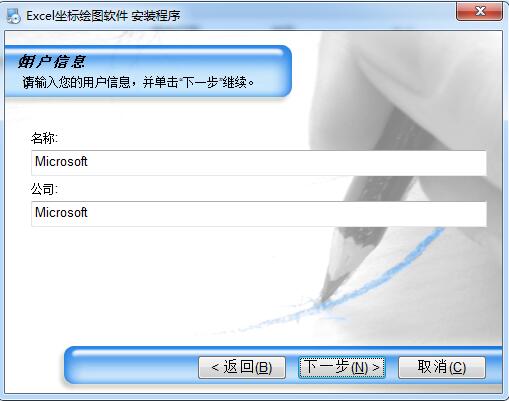

　　输入用户信息，点击下一步

　　选择安装位置，默认c盘，点击下一步

　　选择快捷方式文件夹，点击下一步

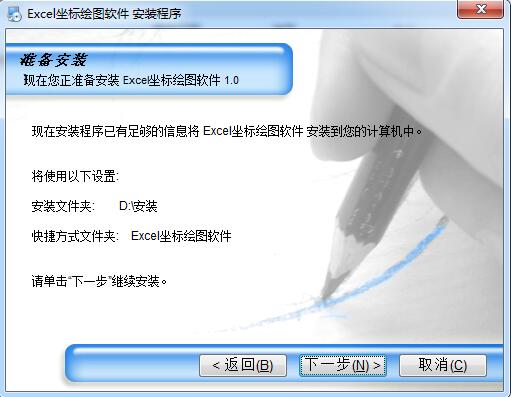

　　准备安装，点击下一步

　　Excel坐标绘图软件最新版正在安装，耐心等待一下

　　安装完成，点击完成，退出安装向导

Excel坐标绘图软件更新日志：

1.优化内容

2.细节更出众，bug去无踪

小编推荐：非常不错的一款Excel坐标绘图软件，使用方便，功能强大，需要的不要错过哦。本站还提供百宝箱、考勤表格式下载、word2013下载、财务报表下载供您下载。
