迅捷CAD编辑器制作圆形公切线的具体操作步骤

迅捷CAD编辑器制作圆形公切线的具体操作步骤

编辑:佚名 来源:互联网 时间:2019-04-18 11:21:34

  • 相关下载1

迅捷CAD编辑器

迅捷CAD编辑器

大小:2.82MB 语言:简体中文

类型:图像处理 等级:

立即下载 查看详情

几乎所有的设计师都需要使用迅捷CAD编辑器这项软件,最近一部分新用户们不熟悉其中是怎么制作圆形公切线的?在这里就为你们分享了迅捷CAD编辑器制作圆形公切线的具体操作步骤。

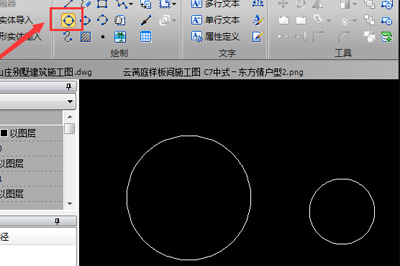

首先在软件中新建一个图纸,在上方菜单选择“编辑器”,选择【绘制】栏中的【圆】工具,然后在绘制窗口中画两个任意大小的圆。

在绘制窗口中画两个任意大小的圆

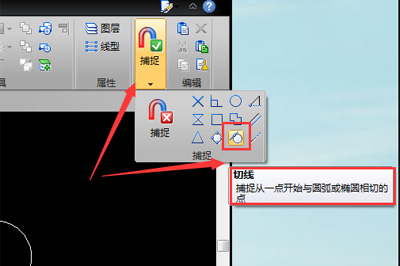

接着点击菜单旁边的“吸铁石”图标捕捉,在下拉框中选择【切线】捕捉,就是捕捉从一点开始与圆弧或椭圆相切的点,与此同时关闭其它捕捉选项功能。

切线

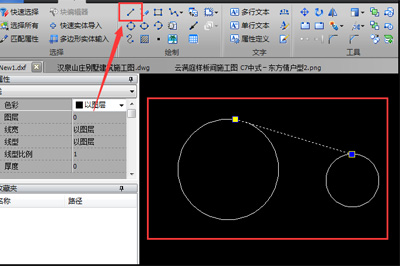

选择【绘制】栏中的【直线】工具,将光标放在圆上即可出现切点捕捉,点击鼠标确认一点。(注意:需在另一个圆的外边线一侧点击)然后鼠标移至在另一个圆上面点击切点。这样一条公切线就绘制完成。

直线

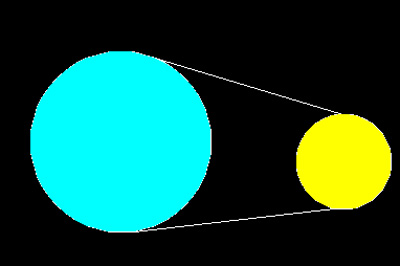

如果有需要可依相同操作步骤,在下方也绘制一条公切线。注意当两圆内含时,没有公切线。

按照以上为你们讲述的迅捷CAD编辑器制作圆形公切线的具体操作步骤,相信大家应该都学会啦!
