Abaqus突显指定单元编号的单元的方法

Abaqus突显指定单元编号的单元的方法

编辑:小靖子 来源:互联网 时间:2019-11-20 11:55:07

  • 相关下载1

Abaqus 6.14.4

Abaqus 6.14.4

大小:3.2GB 语言:简体中文

类型:图像处理 等级:

立即下载 查看详情

  现在很多朋友会使用到Abaqus软件,不过部份朋友还不会突显指定单元编号的单元,为此,下面小编就带来了Abaqus突显指定单元编号的单元的教程,一起来看看吧!

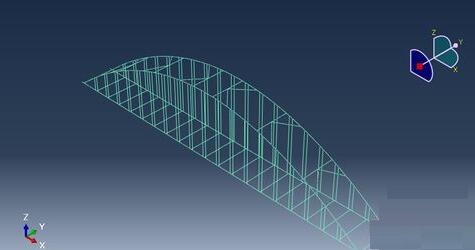

  下面是小编在ABAQUS里建立的一个拱桥模型,这里想知道530号单元在模型中的哪个位置。

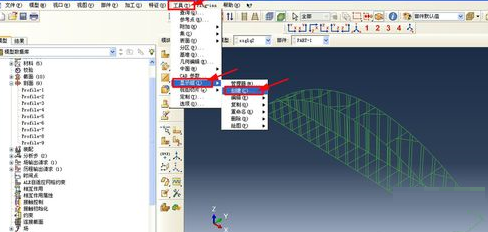

  在任意模块,点击“工具”-〉“显示组”-〉“创建”

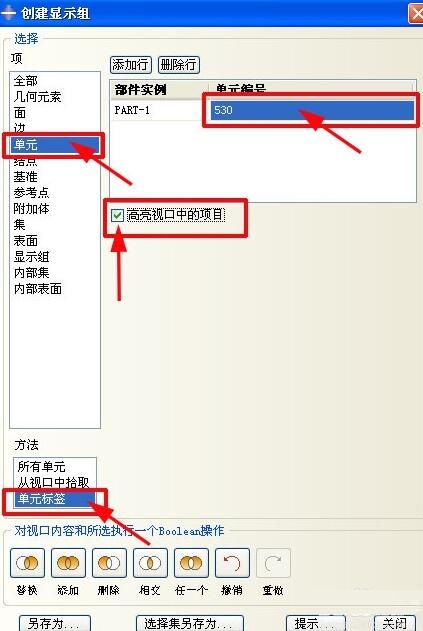

  在弹出的“创建显示组”对话框中,“项”选择“单元”,“方法”选择“单元标签”,“单元编号”填530 “高亮视口中的项目”前打勾

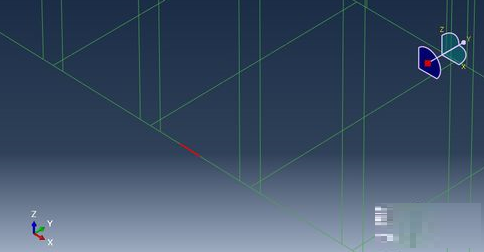

  这时会发现模型中530号单元已以红色突显出来了。


  各位小伙伴们,看完上面的精彩内容,都清楚Abaqus突显指定单元编号的单元的方法了吧!
