Adams测量物体加速度的操作教程

Adams测量物体加速度的操作教程

编辑:小安 来源:互联网 时间:2019-11-21 11:06:10

  • 相关下载1

MSC Adams 2013

MSC Adams 2013

大小:861MB 语言:简体中文

类型:应用其他 等级:

立即下载 查看详情

  Adams如何测量物体加速度呢?本节就介绍了Adams测量物体加速度的操作内容,还不会操作的朋友就跟着小编学习一下吧,希望对你们有所帮助。

  1、鼠标放在待测质心处右击,鼠标移动到弹出的菜单中待测物体质心(MarkerNaN)并点击弹出的“Measure”菜单,如图所示。

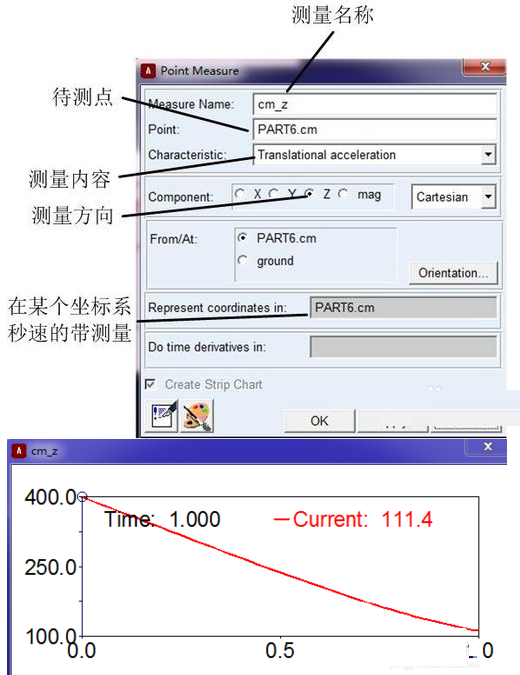

  2、弹出如图对话框,对话框中各主要参数名称见图所示。图中测量的是物体6质心的相对于地面的加速度在物体6质心坐标系下的描述,其结果见图。

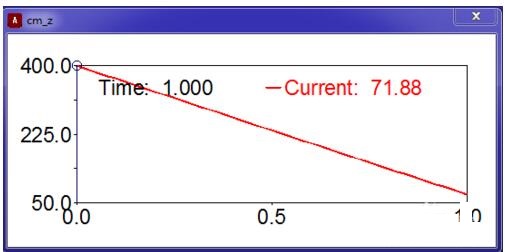

  3、默认情况下参考坐标系下不填,代表加速度是在绝对坐标系下的描述,其结果见。

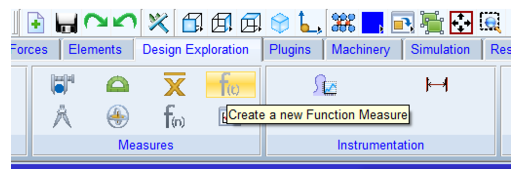

  4、另一种操作方法是点击设计变量(Design Exploration)下的创建一个新函数测量(Create a new Function Measure)。

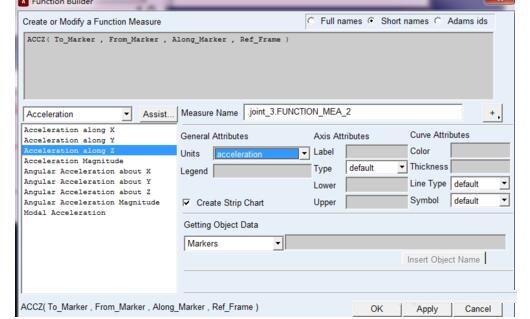

  5、在弹出Function Builder里选择Acceleration——Acceleration along z(双击),并将对话框中Units设置为加速度,如图所示。


  6、函数ACCZ(Mt,Mf,Ma,RF)中测量的是Mt与Mf两标记相对于RF坐标系的加速度矢量差,在Ma标记Z轴的分量。如图设置和步骤2中的测量结果一样。


  上文就讲解了Adams测量物体加速度的操作过程,希望有需要的朋友都来学习哦。
