Catia关联二维工程图的操作步骤介绍

Catia关联二维工程图的操作步骤介绍

编辑:小安 来源:互联网 时间:2019-11-21 13:09:57

  • 相关下载1

CATIA V5-6R2017

CATIA V5-6R2017

大小:2.03GB 语言:简体中文

类型:图像处理 等级:

立即下载 查看详情

  许多朋友刚刚入手操作Catia软件,使用过程里还不太了解关联二维工程图的操作,所以小编就带来了Catia关联二维工程图的教程,感兴趣的朋友就跟小编一起来学习一下吧。

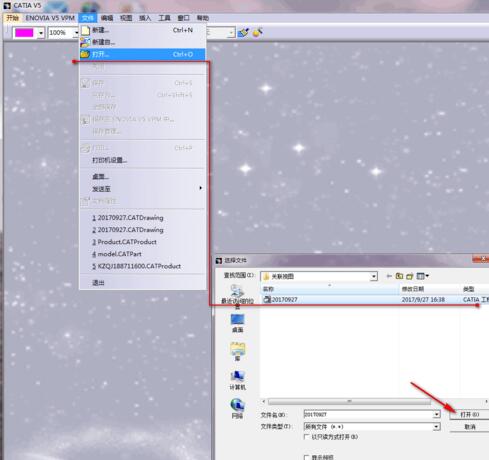

  首先打开Catia软件,在菜单栏中选择>文件>打开...,并在弹出的对话框里双击工程图纸;

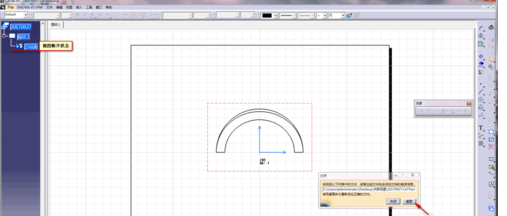

  进入二维工程制图界面,发现左上角的树形结构图中视图显示断开,并在视图里弹出>未找到关联视图信息,我们单击>桌面;

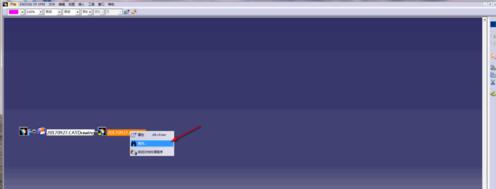

  或在菜单栏中选择>文件>桌面...,进入视图关联界面,显示二维工程图与3D视图的关系,鼠标右键单击,在弹出的列表中选择>查找命令;

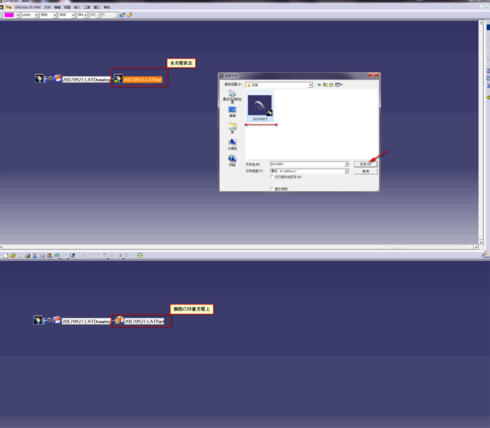

  在文件夹中找到与二维工程图相关联的零件<名称不一定相同>,双击文件,对视图进行关联操作;

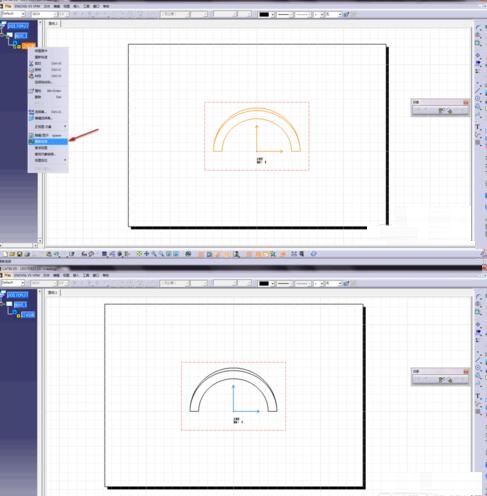

  关闭>桌面...,在二维工程图中我们发现图纸.1由原来的断开状态变为待更新状态,鼠标右击,在弹出的下拉列表中我们选择>更新,这样就将零件与二维图纸进行了关联。


  上文就讲解了Catia关联二维工程图的操作步骤,希望有需要的朋友都来学习哦。
