Catia查看装配体剖面的操作过程

Catia查看装配体剖面的操作过程

编辑:小靖子 来源:互联网 时间:2019-11-21 13:18:44

  • 相关下载1

CATIA V5-6R2017

CATIA V5-6R2017

大小:2.03GB 语言:简体中文

类型:图像处理 等级:

立即下载 查看详情

  有很多朋友使用Catia软件却还不会查看装配体剖面,其实很简单的,这里小编就专门讲解关于Catia查看装配体剖面的操作过程,感兴趣的朋友就跟小编一起来学习一下吧。

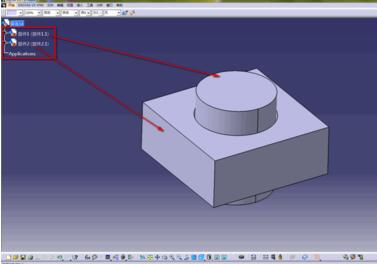

  打开Catia,在菜单栏里以此选择>开始机械设计>装配设计,新建一个装配,生成一个如图所示的简单装配体;

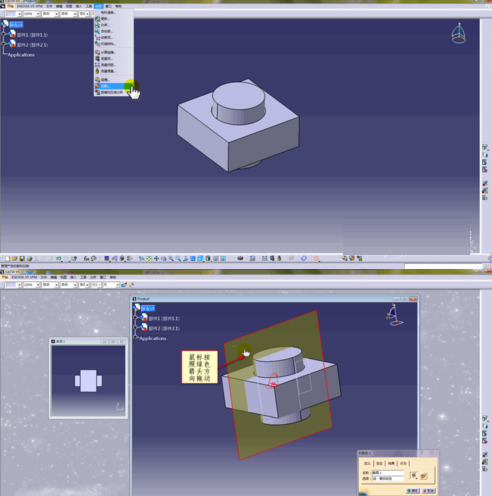

  在菜单栏里选择>分析>切割,弹出切割定义对话框,装配体上自动生成一个切片,初始位置为视图中心,鼠标左键拖动切片,剖面会随之发生变化;

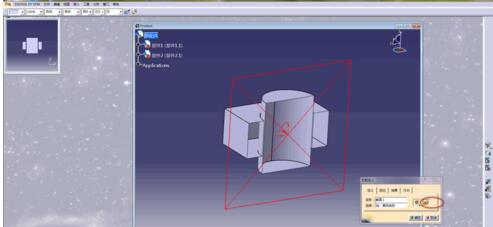

  在命令对话框里鼠标单击>剪切包络体,视图发生下图所示变化,同样能拖动切片查看;

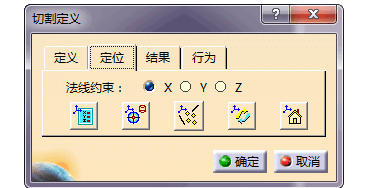

  鼠标单击命令对话框中的定位选项,通过xyz法线约束来调整贴片的方向,也能通过底部五个图标对切片位置进行精细化调整,

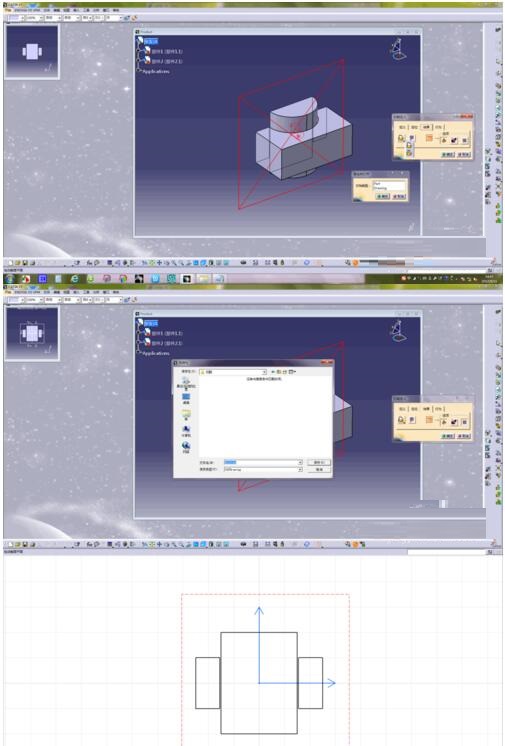

  鼠标单击命令对话框中的>结果选项,此选项很重要,可以通过此项来导入我们的截面轮廓图,单击导入为,弹出另存文件对话框,可将截面轮廓导出为想要的格式,这里我们导出为CATDrawing格式,


  才接触Catia软件的各位伙伴,学完本文Catia查看装配体剖面的操作过程,是不是觉得以后操作起来会更容易一点呢?
