Creo标注尺寸的操作过程介绍

Creo标注尺寸的操作过程介绍

编辑:小鑫 来源:互联网 时间:2019-11-25 10:37:56

  • 相关下载1

PTC Creo 2.0

PTC Creo 2.0

大小:4GB 语言:简体中文

类型:图像处理 等级:

立即下载 查看详情

  当前不少网友喜欢借助Creo三维软件来绘制图形。那么入手操作过程里,若想标注尺寸,我们应该如何操作呢?这里小编就分享了Creo标注尺寸的操作过程,一起来看看吧。

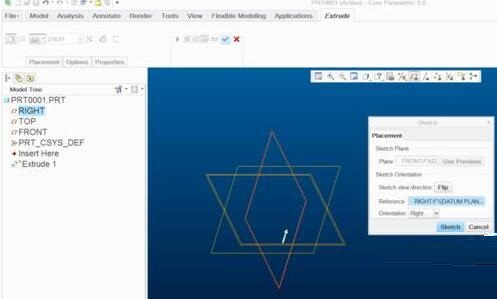

  首先在Creo中建立一零件图,选Front为草绘面,Right为参考面

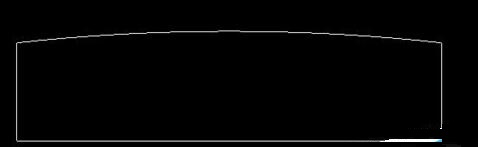

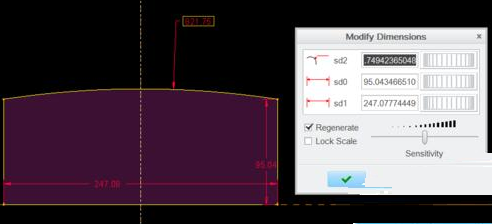

  单击“草绘”按钮,进入草绘绘图环境,绘制如图中所示带大圆弧的封闭草绘截面;修改截面尺寸为需要值

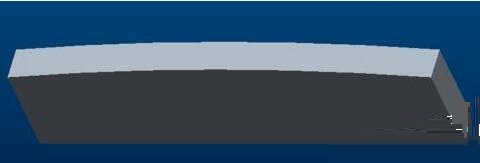

  生成实体模型

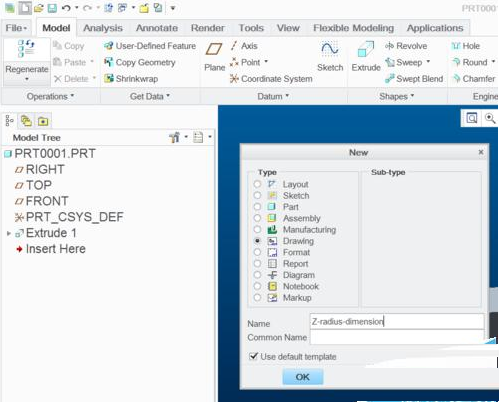

  创建一工程图,添加主视图


  标注“Z-半径尺寸”。

  1) “Annotation”下拉选项卡,选择“Z-Radius Dimension”

  2.)单击圆弧;再在圆弧内侧单击一下,就可以看到标注出的“Z-Radius Dimension”

  3.)按鼠标中键结束标注


  各位小伙伴们,看完上面的精彩内容,都清楚Creo标注尺寸的操作过程了吧!
