  有许多朋友才刚刚安装入手Catia软件,可能还不会实现旋转命令,而今日小编就带来了Catia实现旋转命令的详细教程,感兴趣的朋友就跟小编一起来学习一下吧。

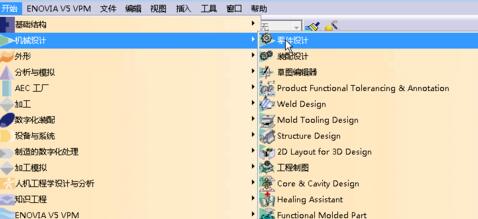

  打开Catia,在开始菜单里选择>机械设计>零件设计;


  弹出新建零件名称对话框,把新零件名称命名为>旋转体,单击确定;

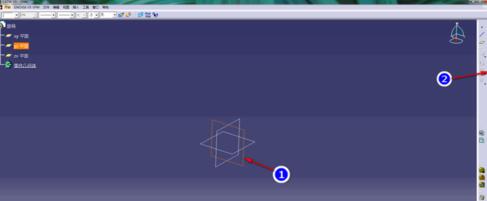

  进入3D绘图主界面,选择>yz平面,并在右侧工具栏中左键点击草图命令;

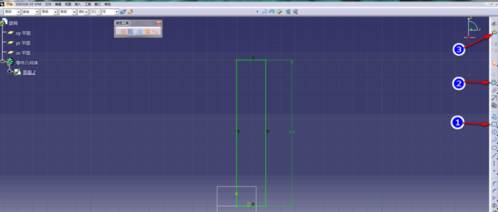

  在右侧工具栏里按照图示序号依次选择>矩形命令、>约束命令,生成一个20×100的矩形,退出草图界面;

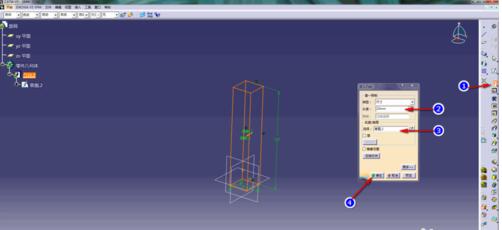

  在右侧工具栏中选择凸台命令,按照图示操作生成一个20×20×100的长方体;

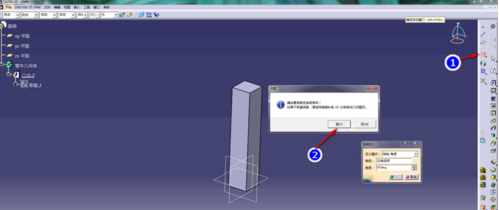

  在右侧工具栏里选择>旋转命令,弹出“问题”对话框,单击>是(Y);

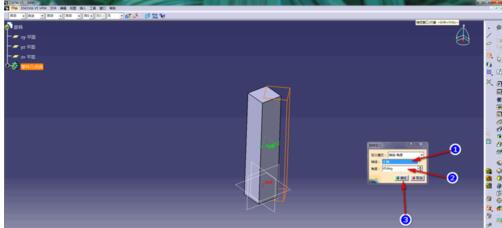

  在>旋转命令对话框中依次轴线和角度,这里以Z轴为旋转轴线,旋转角度设为45deg,单击确定;

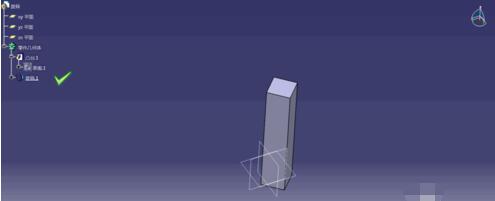

  这样就完成对旋转命令的操作,如图所示。


  上面就是小编为大家带来的Catia实现旋转命令的详细教程,一起来学习学习吧。相信是可以帮助到一些新用户的。
