Catia插入零件几何体的操作过程

Catia插入零件几何体的操作过程

编辑:小靖子 来源:互联网 时间:2019-11-25 13:27:17

  • 相关下载1

CATIA V5-6R2017

CATIA V5-6R2017

大小:2.03GB 语言:简体中文

类型:图像处理 等级:

立即下载 查看详情

  许多网友喜欢借助Catia来建立三维模型,那么使用过程中,若想插入零件几何体,我们应该如何操作呢?这里小编就分享了Catia插入零件几何体的操作过程,有需要的伙伴一起来看看吧。

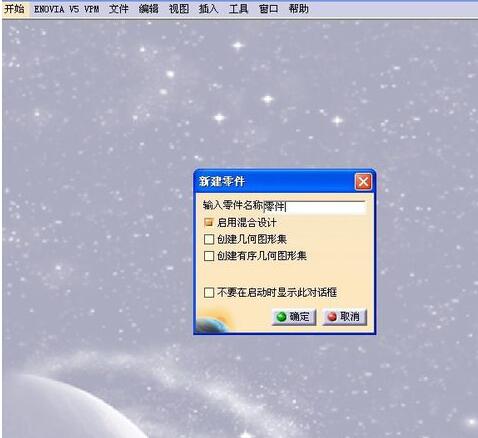

  首先在Catia零件设计模块里新建一个零件,名称定义为:零件,具体操作,鼠标单击开始>机械设计>零件设计,在弹出的对话框中命令;

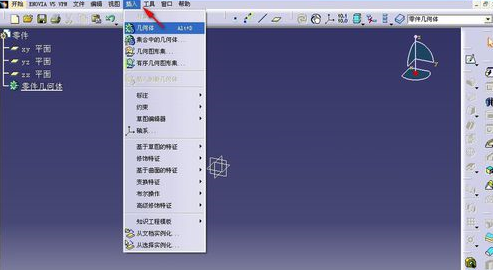

  在菜单栏里有单击插入,并在弹出的下拉列表中查看所有命令,可以看到其中有几何体、集合中的几何体,下面就通过这两个命令来完成插入几何体的操作;

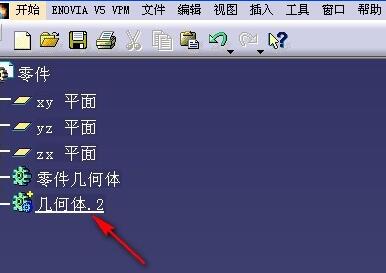

  鼠标单击下拉列表中的几何体,在左上角零件的树形结构图中我们可以看到,零件默认有三个平面坐标和一个零件几何体,通过上述命令,新创建一个名为几何体.2的几何体;

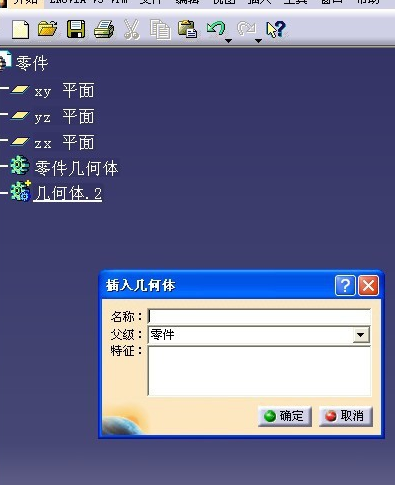

  继续单击下拉列表中的>集合中的几何体命令,弹出>插入几何体命令对话框,对话框中有三项,第一项为所插入几何体的名称,第二项所属的父级,第三项为几何体的特征描述;

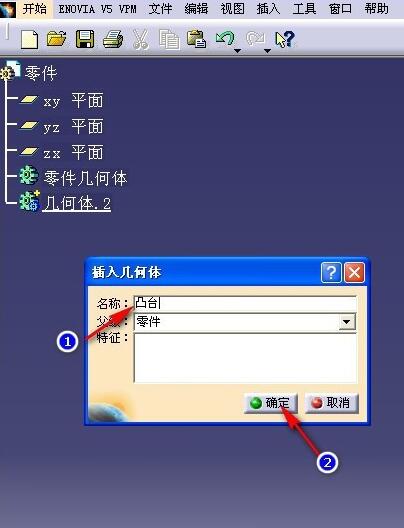

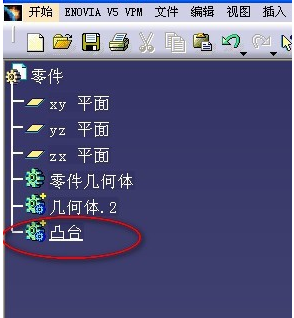

  在名称一栏中将新插入的几何体名称命名为凸台,单击确定,这样在树形结构图中就会插入一个名称为凸台的新几何体。


  上面就是小编为大家带来的Catia插入零件几何体的操作过程,一起来学习学习吧。相信是可以帮助到一些新用户的。
