Catia在一个模型里建两个part的操作教程

Catia在一个模型里建两个part的操作教程

编辑:小靖子 来源:互联网 时间:2019-11-25 13:33:35

  • 相关下载1

CATIA V5-6R2017

CATIA V5-6R2017

大小:2.03GB 语言:简体中文

类型:图像处理 等级:

立即下载 查看详情

  利用Catia进行三维建模过程里,要在一个模型里建立多个part,我们应该如何操作呢?今日小编就来分享Catia在一个模型里建两个part的操作教程,一起来看看吧。

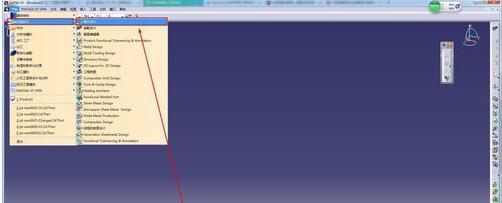

  首先打开Catia软件,点击界面左上角【开始】-【机械设计】-【零件设计】,进入零件设计模块,由图能看出,左边模型树中只有一个part

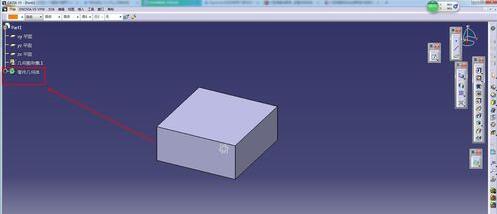

  可以随意拉伸一个实体出来,该实体就存在于模型树的【零件几何体】里

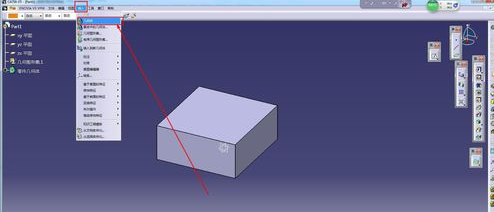

  对于复杂的零件,需在这个模型中建立一个新的几何体,点击界面顶部菜单栏【插入】-【几何体】

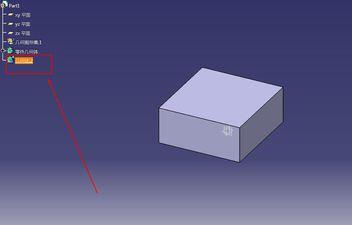

  能观察到左边的模型树中出现一个名为【几何体2】的part

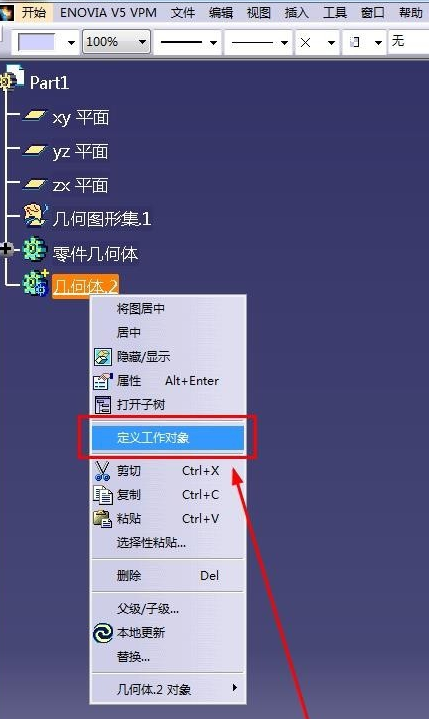

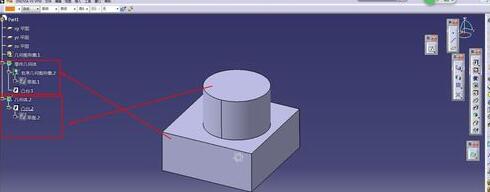

  可以右击模型树中的【几何体2】-【定义为工作对象】,并拉伸出一个圆柱出来,展开模型树,能发现,长方体与圆柱体分别在两个几何体中


  上文就讲解了Catia在一个模型里建两个part的操作过程,希望有需要的朋友都来学习哦。
