Catia创建一个旋转体零件模型的操作教程

Catia创建一个旋转体零件模型的操作教程

编辑:小葫芦 来源:互联网 时间:2019-12-03 13:23:15

  • 相关下载1

CATIA V5-6R2017

CATIA V5-6R2017

大小:2.03GB 语言:简体中文

类型:图像处理 等级:

立即下载 查看详情

  Catia是一款不错的软件,吸引了很多伙伴入手,那么Catia如何创建一个旋转体零件模呢?接下来小编就来讲解Catia创建一个旋转体零件模型的操作内容,相信一定可以帮助到你们。

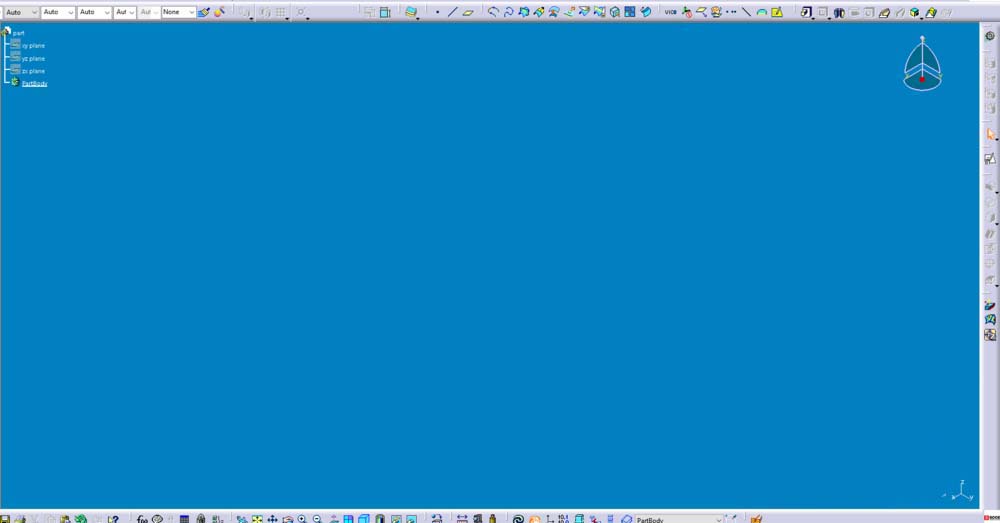

  1、打开Catia软件

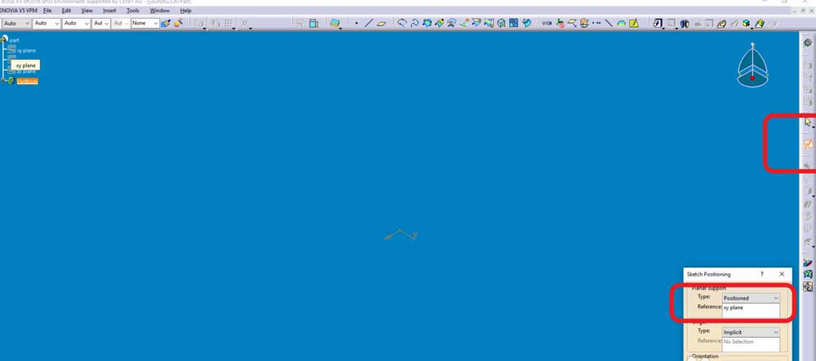

  2、点击草图命令,并选择绘图平面,本例选择XY平面为绘图平面

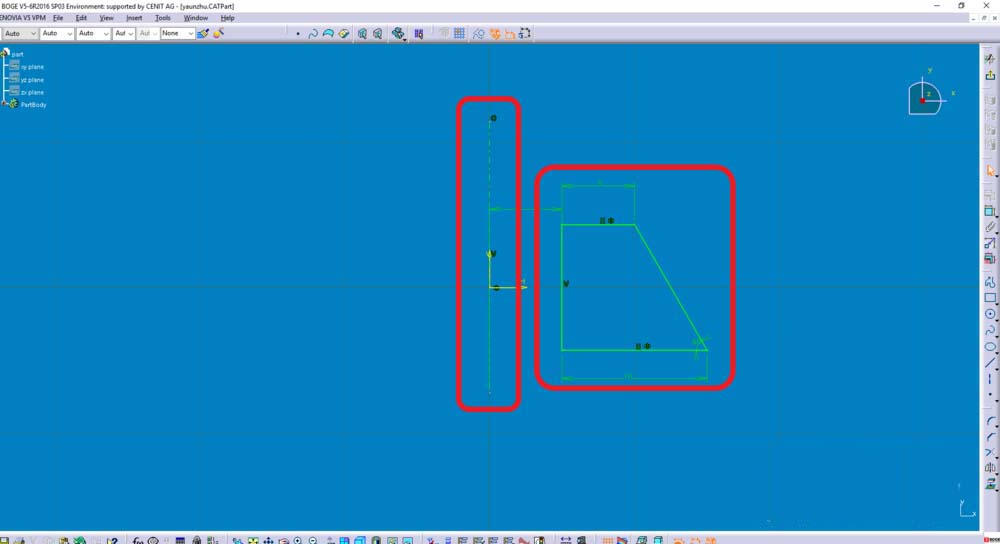

  3、绘制草图并且进行标注尺寸哦,还有有一条中心线,将来作为旋转轴,不然不可以旋转哦

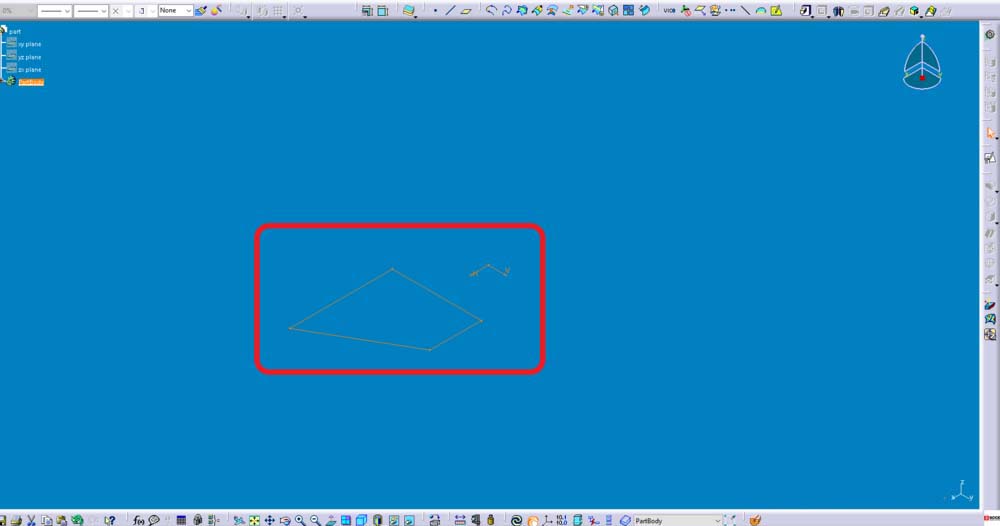

  4、点击退出草图命令

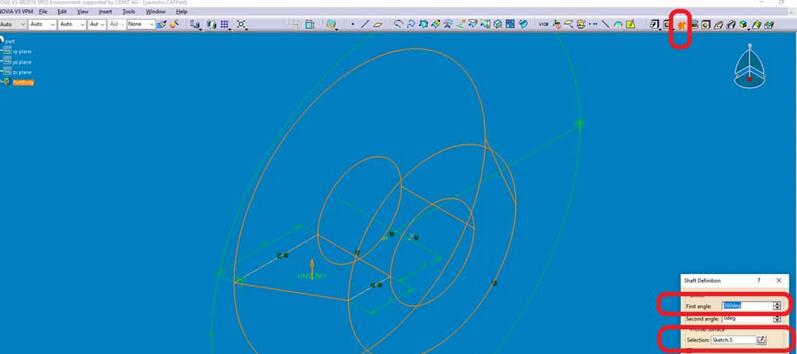

  5、点击旋转命令,输入旋转角度,旋转使用的草图,及旋转的轴,均使用刚刚设计的草图

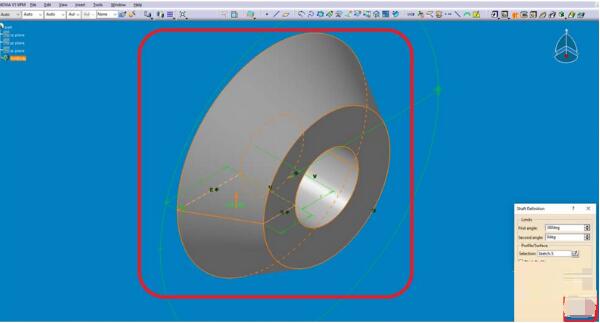

  6、点击预览按钮,窗口出现预览模型,若接受点击确定,本例旋转360°

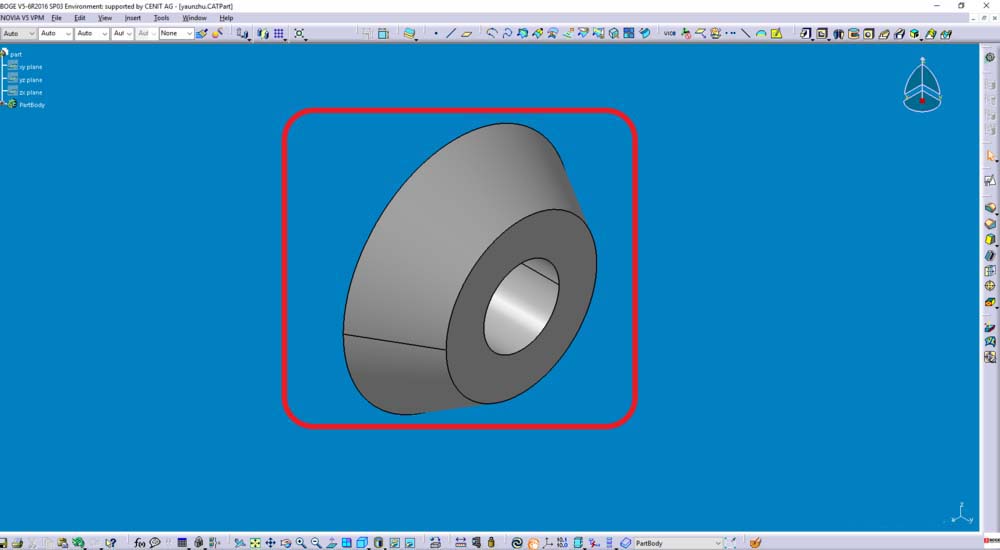

  7、得到旋转的旋转体模型


  上文就讲解了Catia创建一个旋转体零件模型的操作过程,希望有需要的朋友都来学习哦。
