UG建模车削零件的图文教程

UG建模车削零件的图文教程

编辑:小鑫 来源:互联网 时间:2020-01-05 09:21:28

  • 相关下载1

ug10.0

ug10.0

大小:3.32GB 语言:简体中文

类型:图像制作 等级:

立即下载 查看详情

  或许亲们对UG软件是有一些了解的,但大家晓得建模车削零件的操作吗?今天小编就来分享UG建模车削零件的图文教程,大家可以去看一看哦。

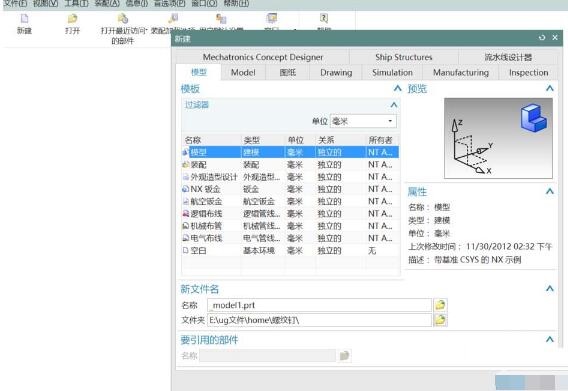

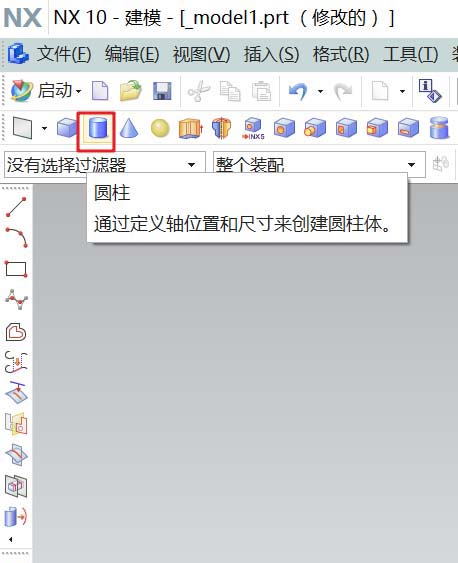

  1、打开UG10.0,新建一建模文件。在快捷菜单栏中选用圆柱体,为圆柱体指定好矢量方向确定圆心点,设定圆柱体的参数。确定就可以得到一圆柱体。这一圆柱体为工件的基础件。其它结构在它之上进行创建。

在UG中建模车削零件的具体操作
在UG中建模车削零件的具体操作

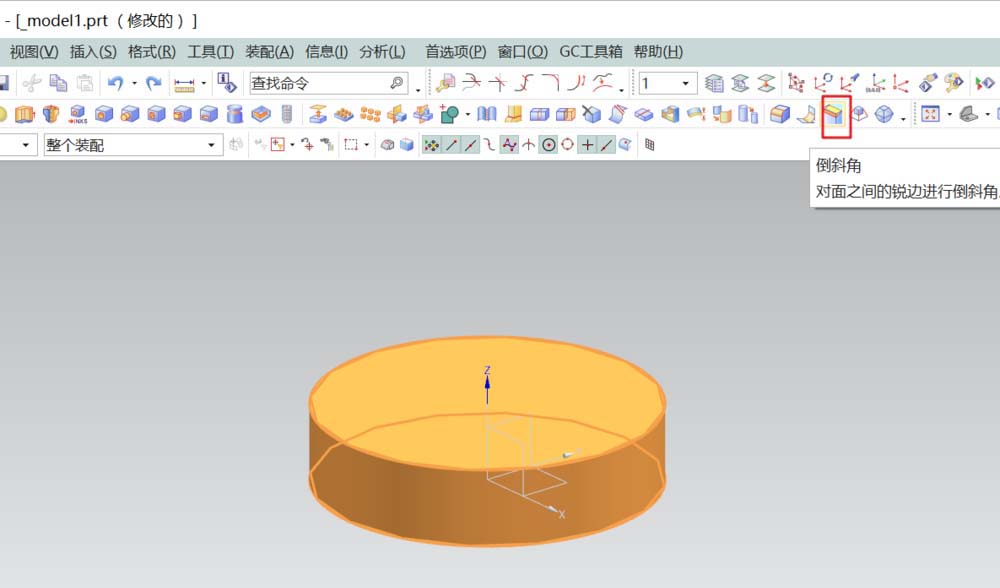

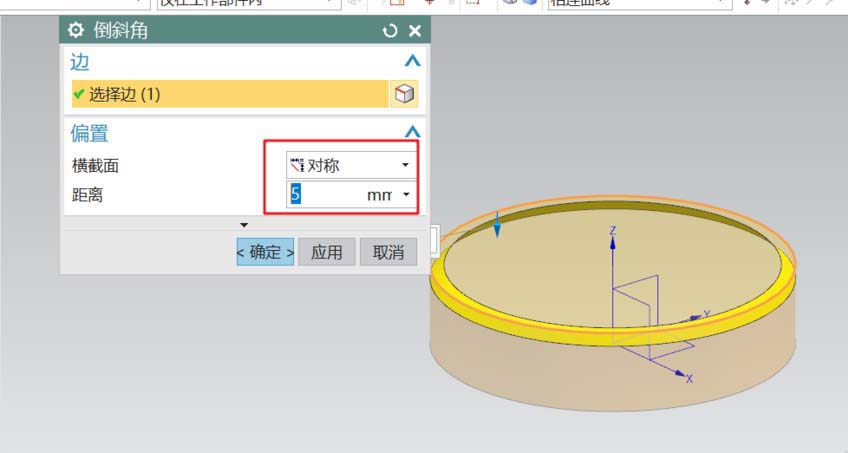

  2、选用“倒角”为圆柱体上边进行倒对称角:5。这一步也可最后调整细节时一起完成。

在UG中建模车削零件的具体操作
在UG中建模车削零件的具体操作

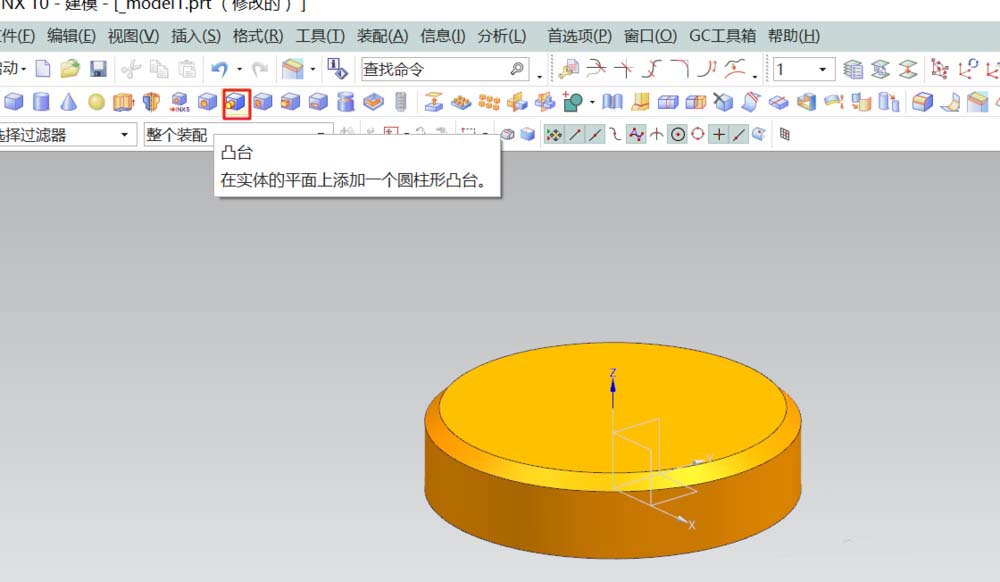

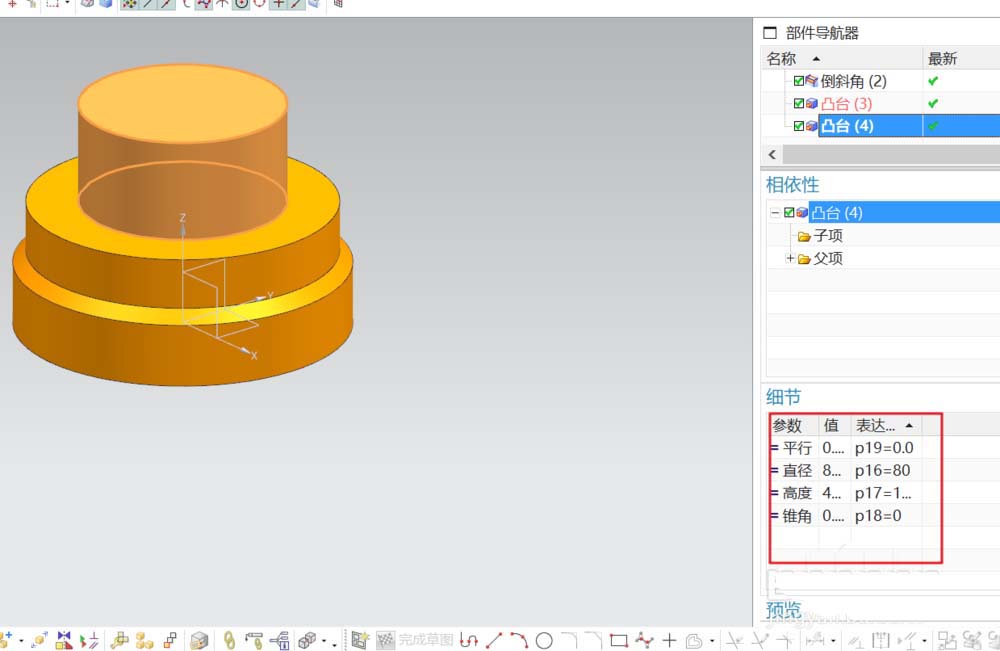

  3、选用“凸台”命令,在弹出的对话框中设定凸台的放置面凸台的参数:直径为:120;高度为:20。最后定位时选点到点,选择基础圆柱最上面的圆心即可。第二个凸台也是如些完成,不过放置的面为上一凸台的最上面。

在UG中建模车削零件的具体操作
在UG中建模车削零件的具体操作
在UG中建模车削零件的具体操作

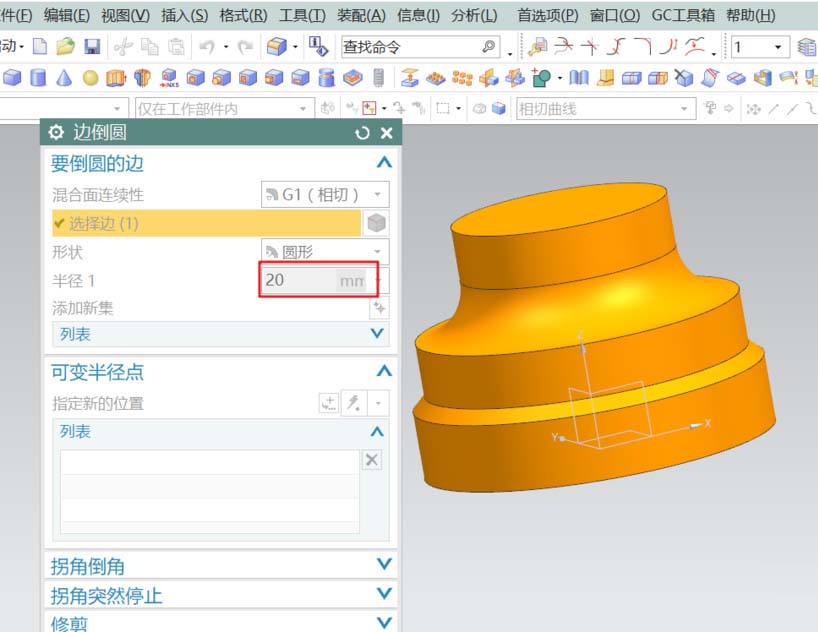

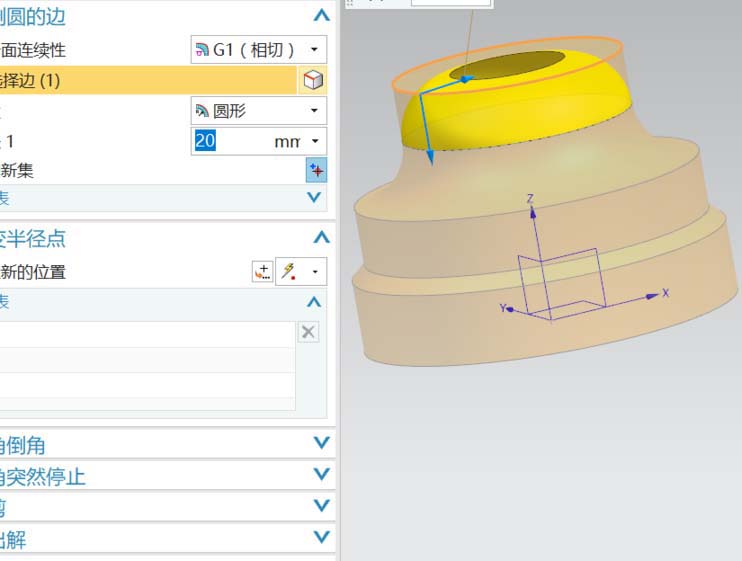

  4、 对第二个凸台进行倒圆角,两个边都倒半径为20的圆角。

在UG中建模车削零件的具体操作
在UG中建模车削零件的具体操作

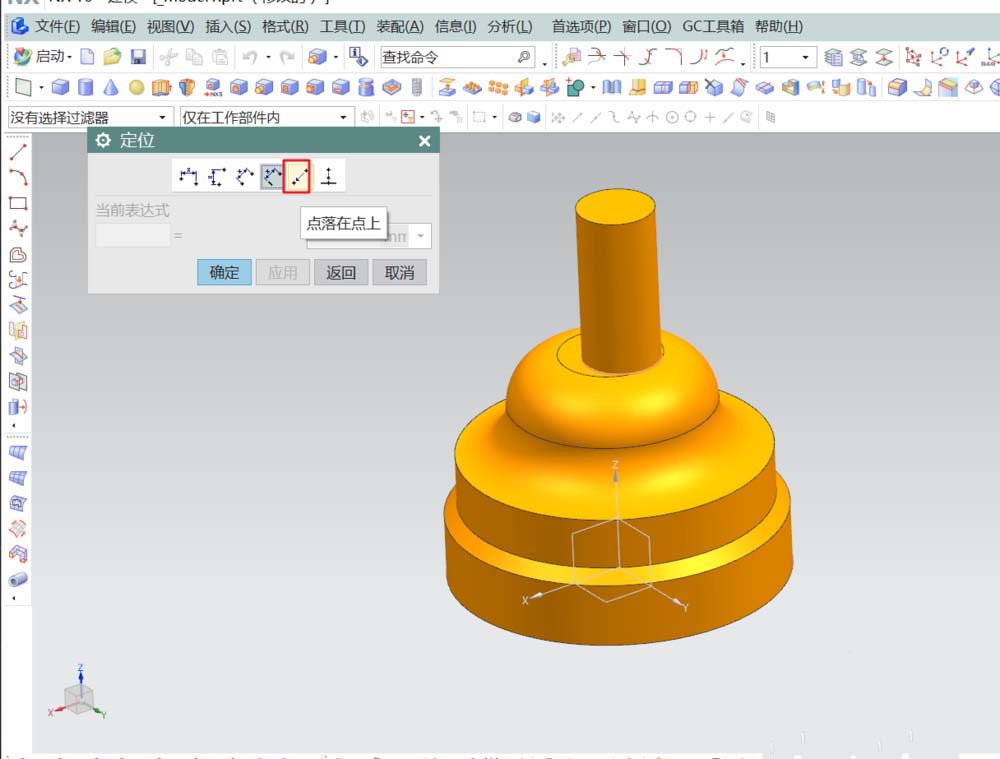

  5、在倒圆角的顶端面再添加凸台二个,最终完成工件的基本形态。

在UG中建模车削零件的具体操作
在UG中建模车削零件的具体操作

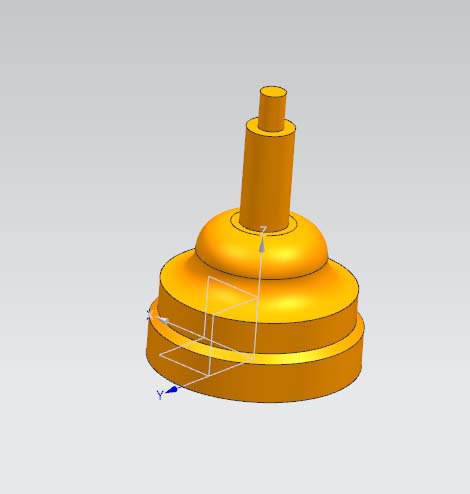

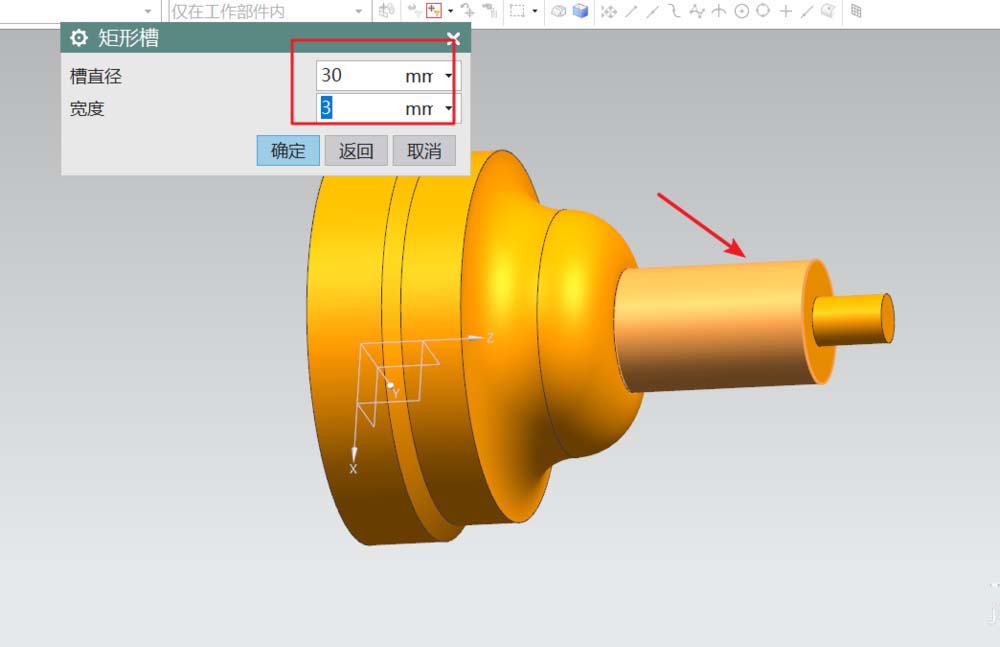

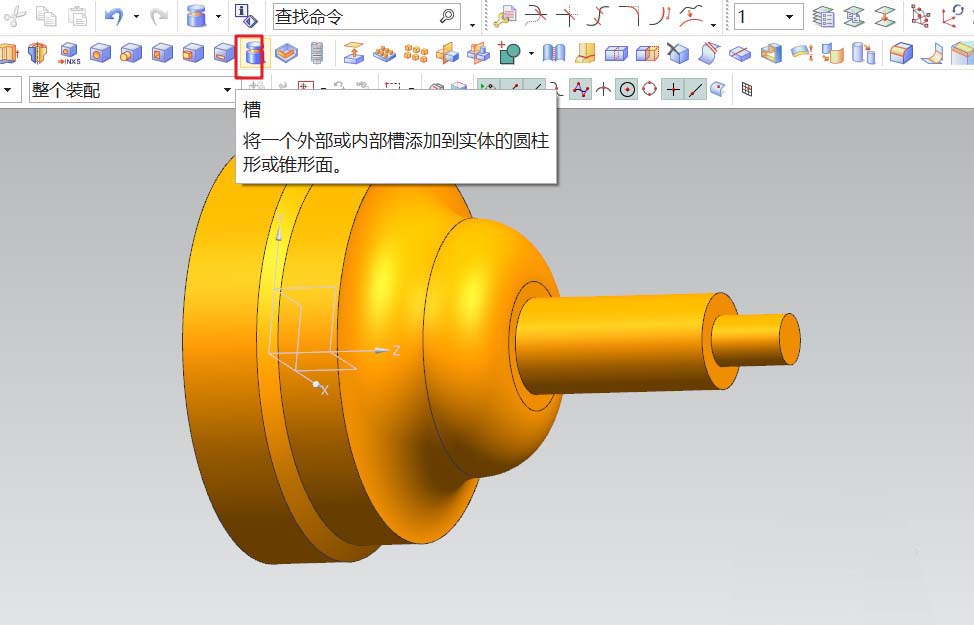

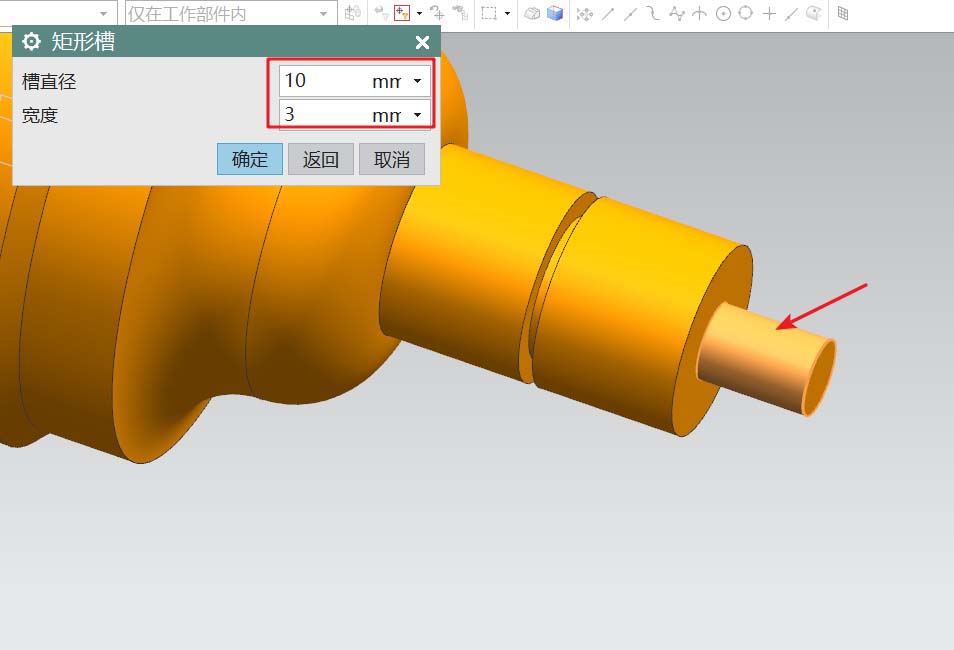

  6、对工件细节的调整。给工件添加槽,分别给最上端的二个凸台添加退刀槽。最后给锐边进行倒角。最终得到一个车削工件。

在UG中建模车削零件的具体操作
在UG中建模车削零件的具体操作
在UG中建模车削零件的具体操作

  上文就讲解了UG建模车削零件的图文操作过程,希望有需要的朋友都来学习哦。
