UG绘制几何图形的具体步骤

UG绘制几何图形的具体步骤

编辑:小安 来源:互联网 时间:2020-01-05 09:27:24

  • 相关下载1

ug10.0

ug10.0

大小:3.32GB 语言:简体中文

类型:图像制作 等级:

立即下载 查看详情

  很多网友还不太了解UG软件,入手过程里还不晓得绘制几何图形的操作,那么话说UG如何绘制几何图形呢?这里笔者就分享一下UG绘制几何图形的具体步骤,希望对你们有所帮助哦。

使用ug绘制几何图形的操作过程

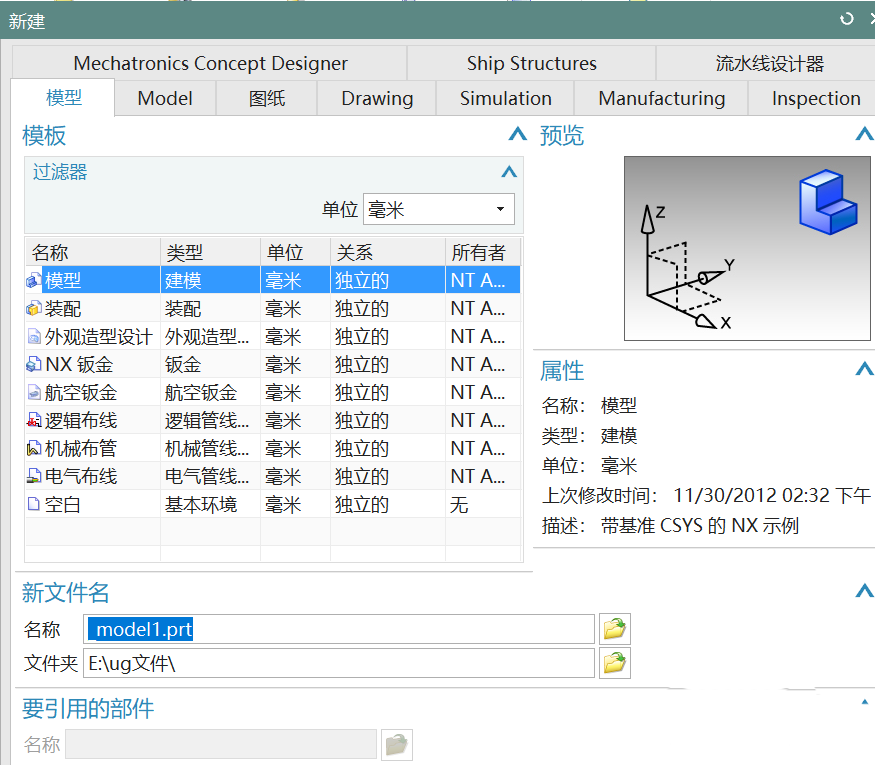

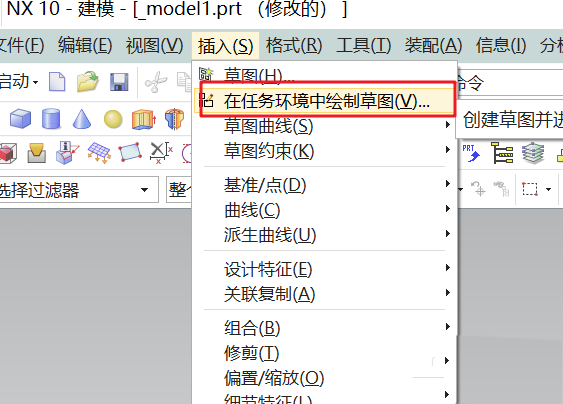

  1、新建建模文件,选用在任务环境中绘制草图.

使用ug绘制几何图形的操作过程
使用ug绘制几何图形的操作过程

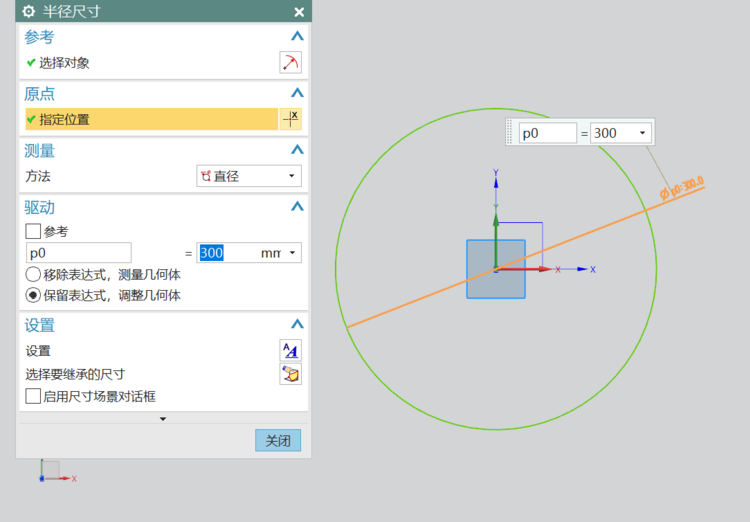

  2、绘出已知直径的圆:300.

使用ug绘制几何图形的操作过程

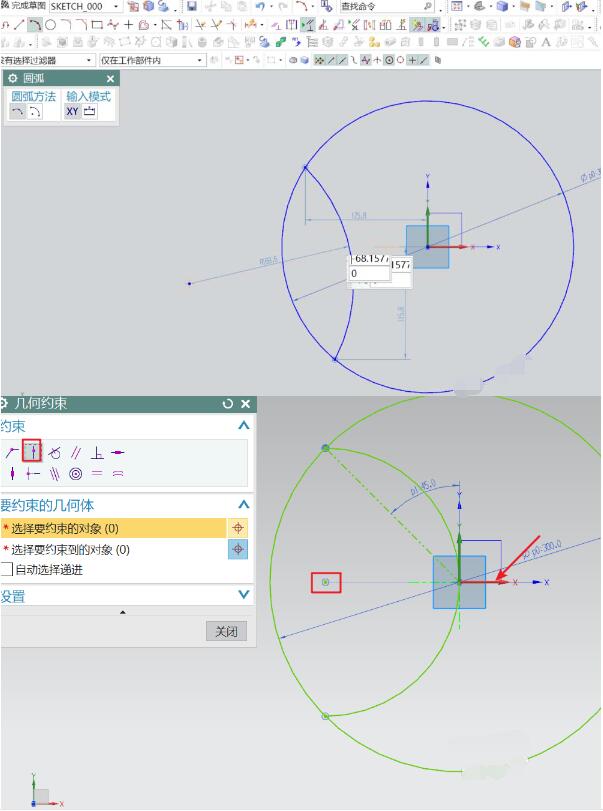

  3、用三点绘制出一段圆弧,从图中可以看出,该圆弧的圆心在X轴上,可以通过约束“点在线上”,将圆心约束在X轴上。

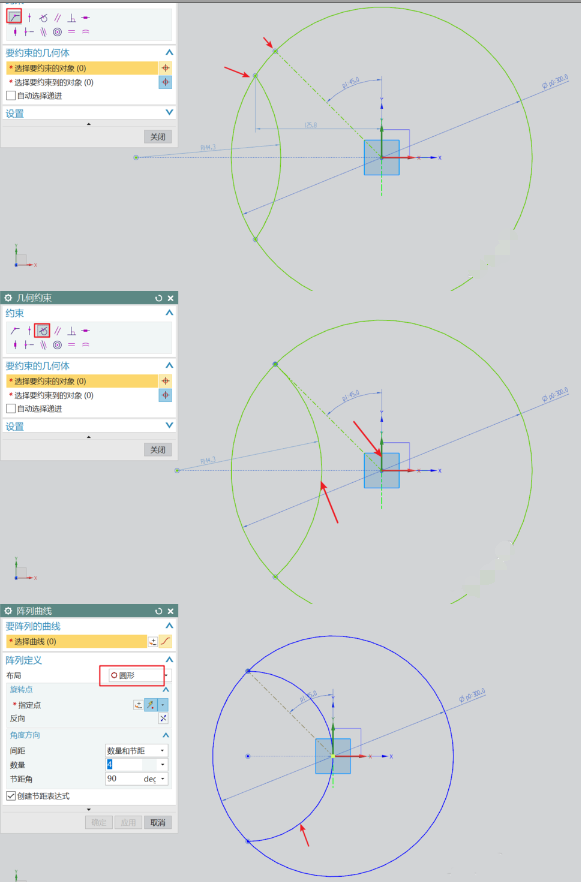

  4、整个半圆的定位。圆心定好位置后,从图中可以看出,圆弧的起点和终点都处在所在象限的45度的位置,可以先绘出一条在该象限为45度的参考线,线与外圆相交;圆弧的起点就和这个交点重合。圆弧也与Y轴相切,通过相切约束即可完成该圆弧的绘制。

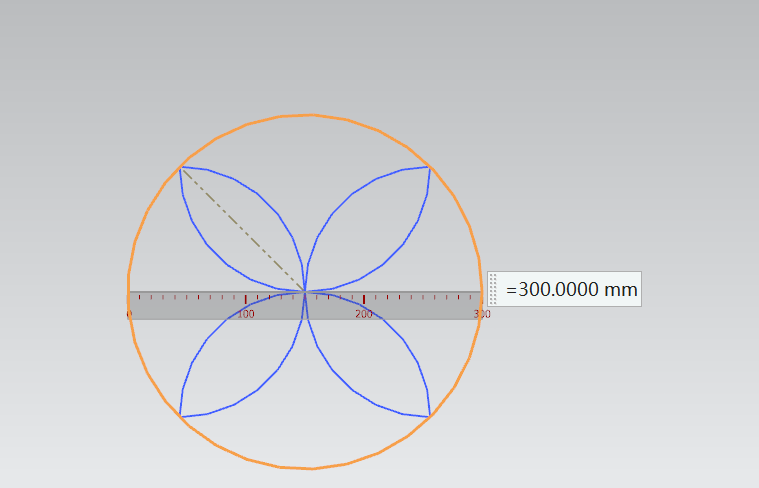

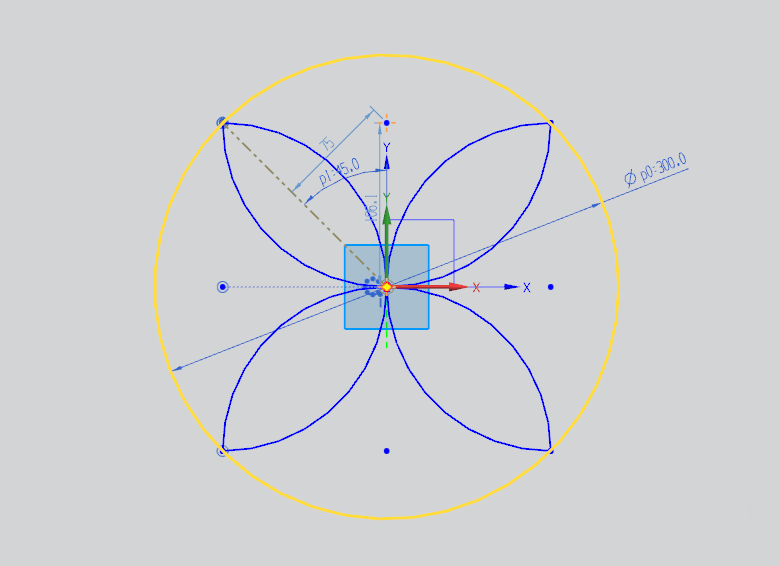

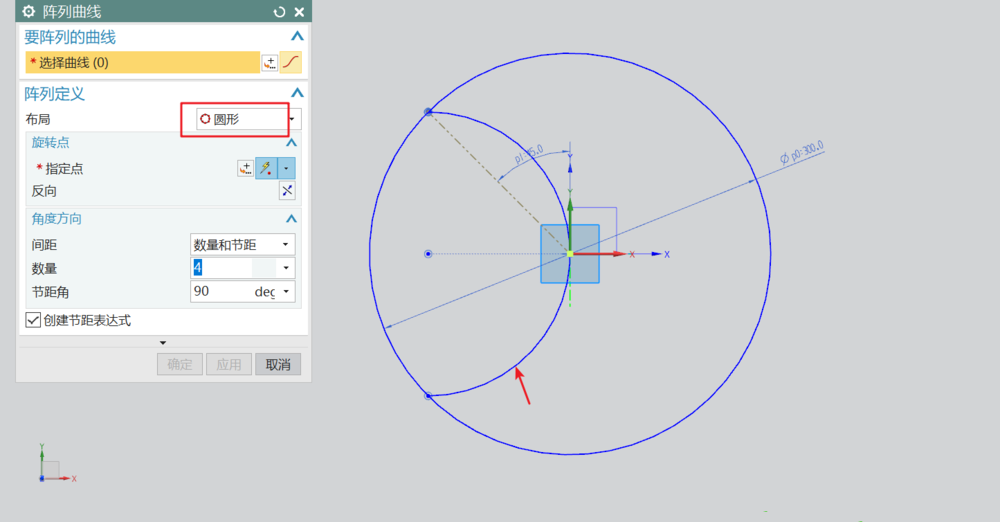

  5、用阵列曲线命令,对圆弧进行圆形阵列;数量为4个,角度为90.即可完成草图的绘制。

使用ug绘制几何图形的操作过程
使用ug绘制几何图形的操作过程

  还不了解UG绘制几何图形的具体步骤的朋友们,不要错过小编带来的这篇文章哦。
