  Solidworks这款软件非常受欢迎的,为用户提供了很多的实用功能。那么话说Solidworks中的镜像命令如何使用呢?请看下文的操作内容讲解。

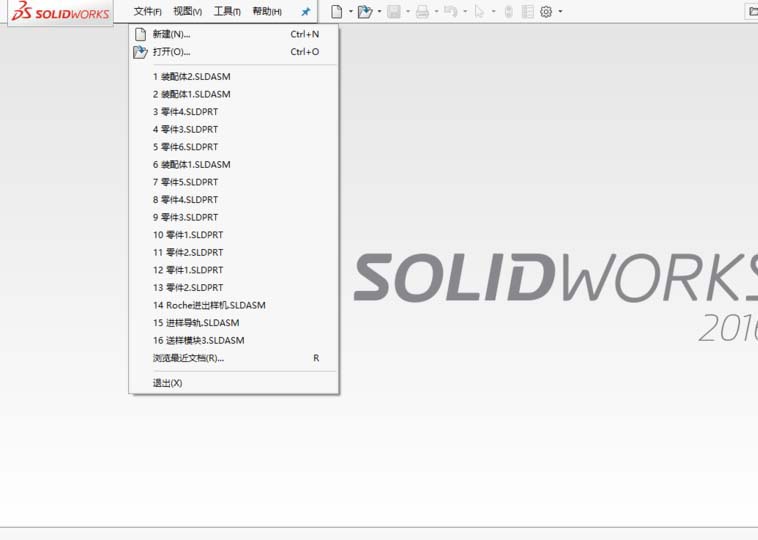

  1、首先启动软件,新建一个零件(Ctrl+N),

SolidWorks2016镜像命令使用技巧分享
SolidWorks2016镜像命令使用技巧分享

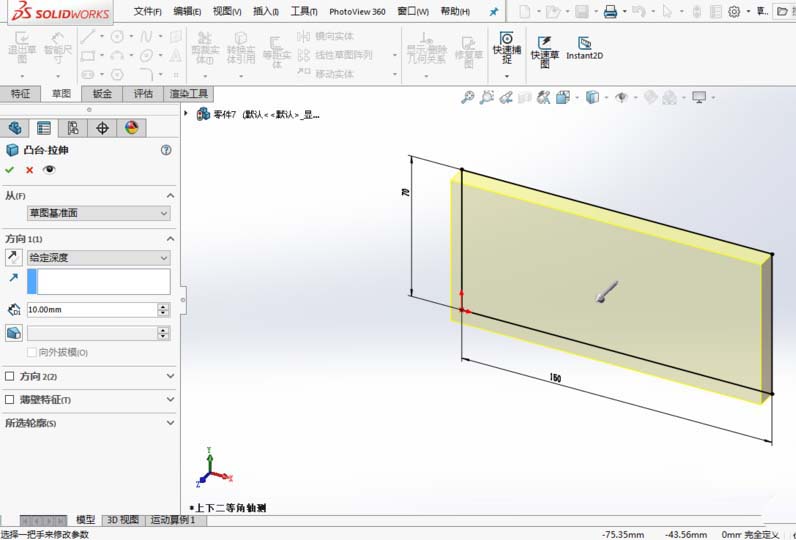

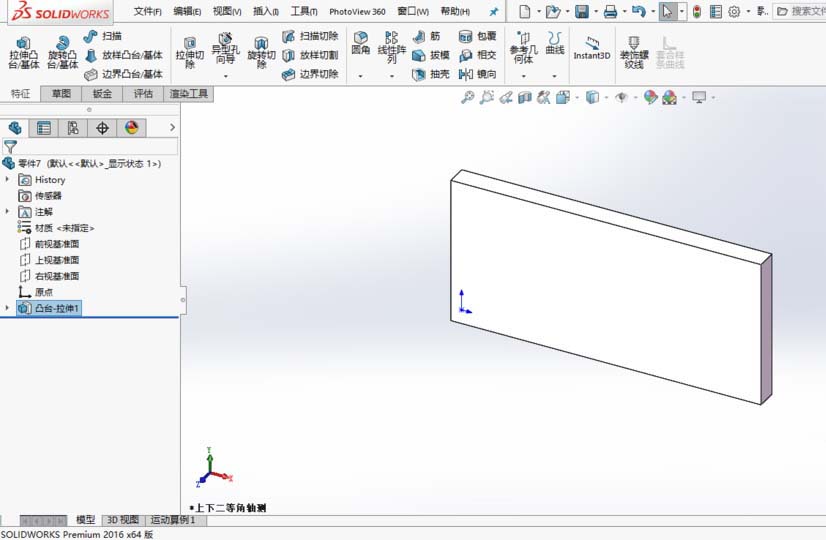

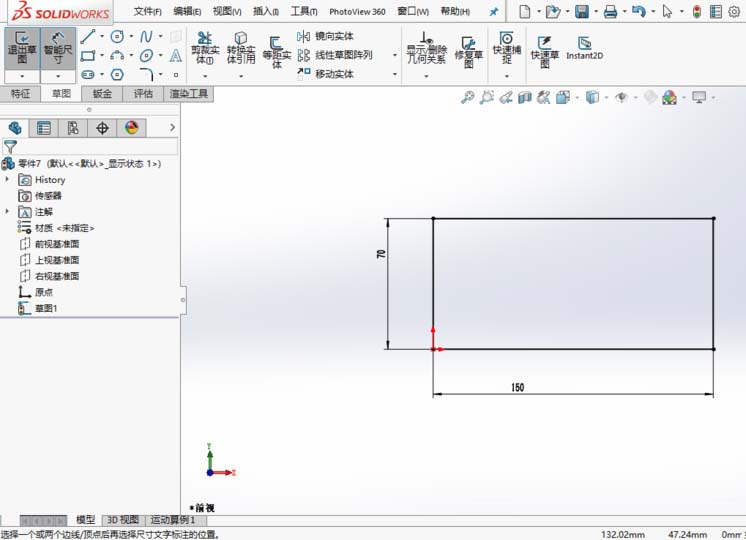

  2、首先在前视基准面上绘制一个矩形,并使用拉伸凸台特征拉伸为一个长方体,参数如图

SolidWorks2016镜像命令使用技巧分享
SolidWorks2016镜像命令使用技巧分享
SolidWorks2016镜像命令使用技巧分享

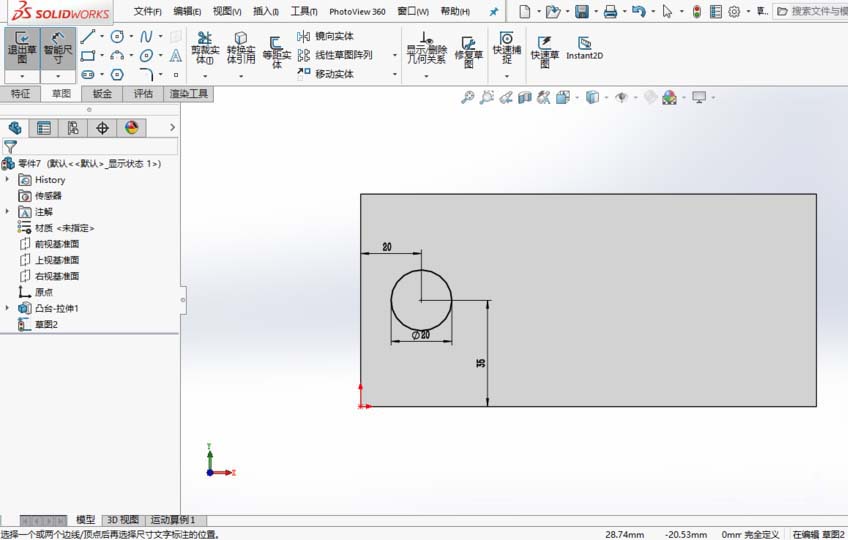

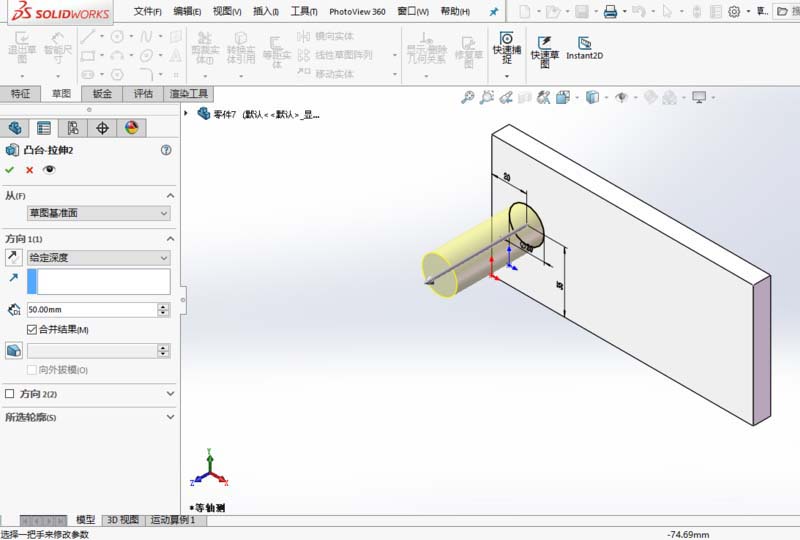

  3、在长方体上表面绘制一个圆柱体,先在表面新建一个草图,然后使用拉伸凸台特征进行拉伸,如图所示

SolidWorks2016镜像命令使用技巧分享
SolidWorks2016镜像命令使用技巧分享

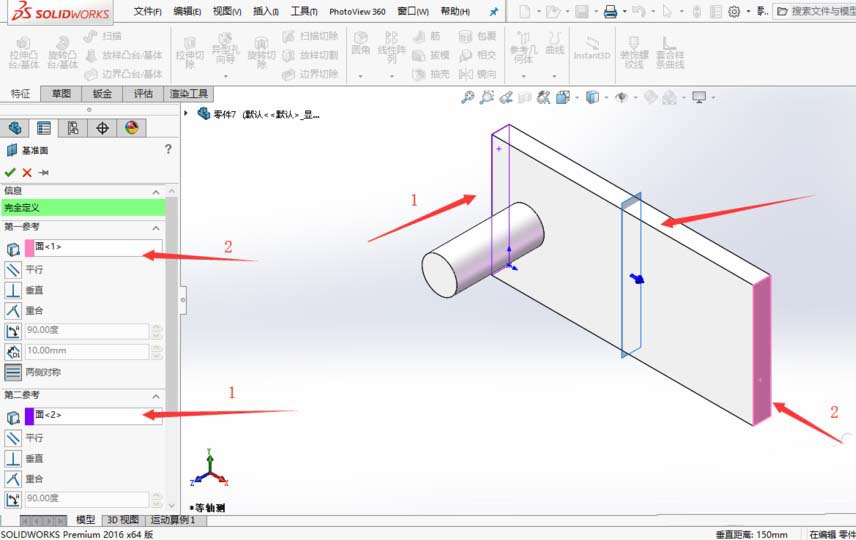

  4、在长方体中间面位置添加一新基准面,参数如图所示

SolidWorks2016镜像命令使用技巧分享

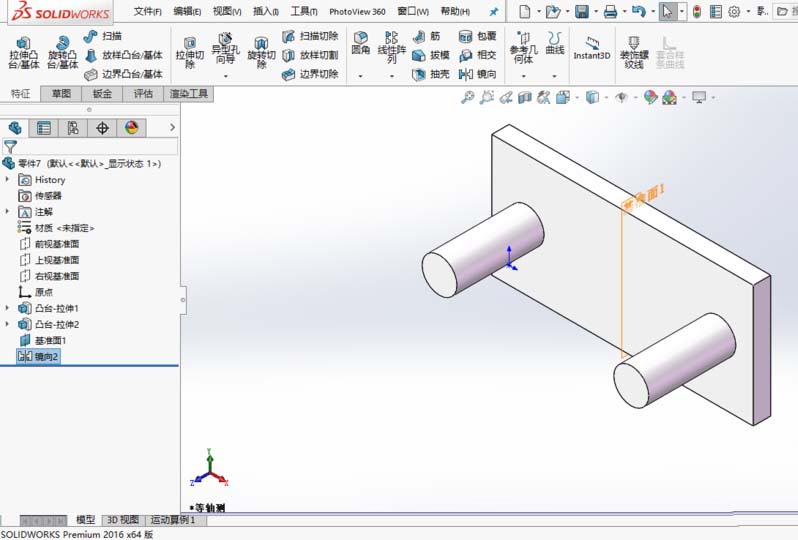

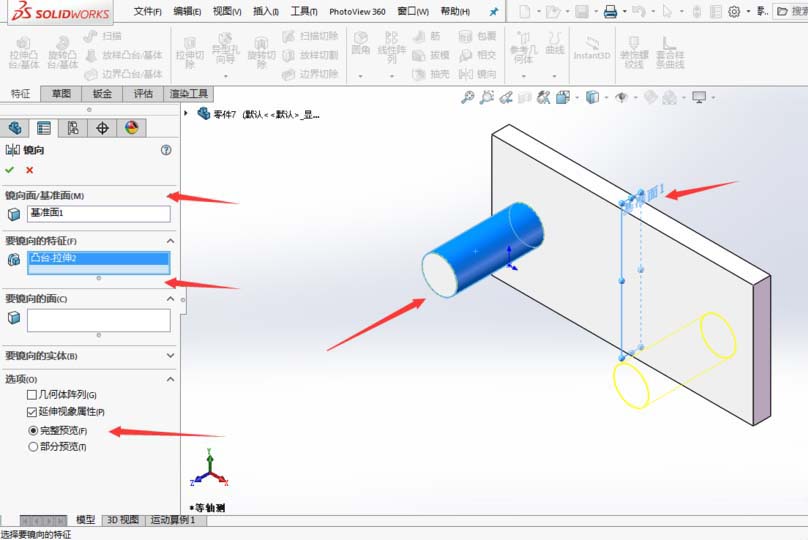

  5、使用镜像特征,对圆柱体进行镜像,效果如图所示

SolidWorks2016镜像命令使用技巧分享
SolidWorks2016镜像命令使用技巧分享

  上文就讲解了Solidworks镜像命令使用操作内容,希望有需要的朋友都来学习哦。
