AutoCAD2020设置打印样式的简单教程分享

AutoCAD2020设置打印样式的简单教程分享

编辑:小靖子 来源:互联网 时间:2020-01-06 02:37:51

  • 相关下载1

64位 中文版

AutoCAD201064位 中文版

大小:1.91GB 语言:简体中文

类型:图像制作 等级:

立即下载 查看详情

  很多亲们还不熟悉AutoCAD2020软件,可能是因为刚入手,操作过程里,也不会设置打印样式,下面小编就为大伙分享AutoCAD2020设置打印样式的简单教程,希望对你们有所帮助哦。

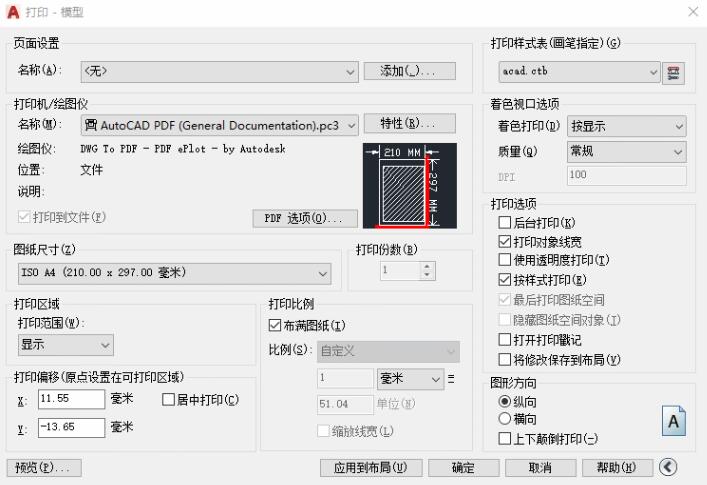

  1、打开打印设置对话框

  点击菜单栏上的“文件”-“打印”按钮或者点击“Ctrl+P”的组合键,打开打印设置对话框。

AutoCAD2020设置打印样式的详细步骤

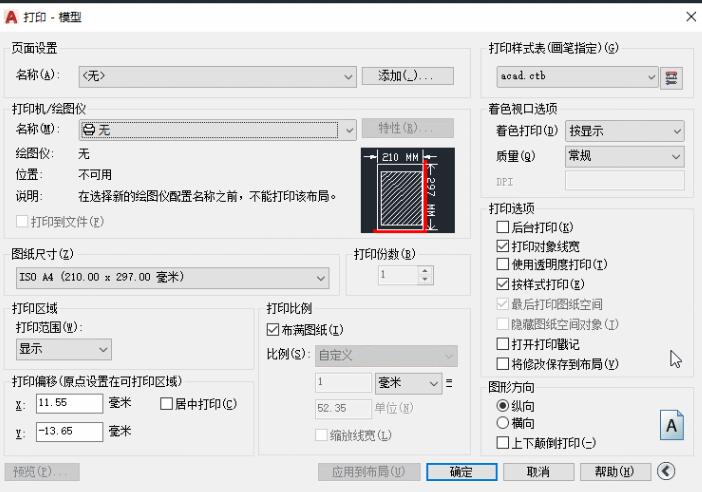

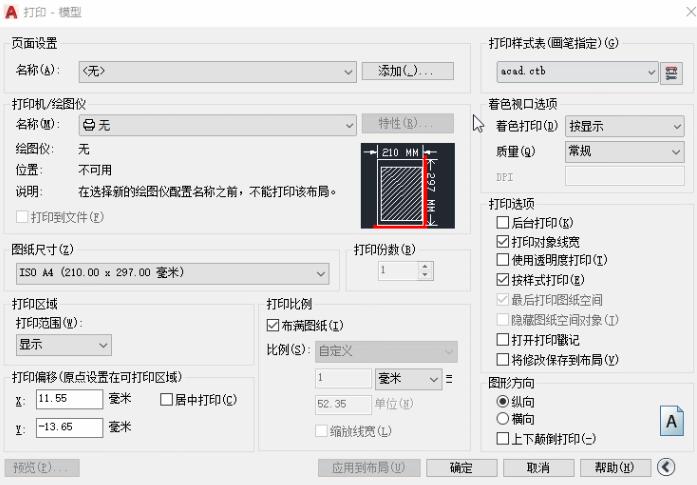

  2、设置打印机/绘图仪

  在下两列表中选择一个电脑能够连接到的打印设备。

AutoCAD2020设置打印样式的详细步骤

  3、设置图纸尺寸

  图纸尺寸取决与图纸的复杂程度和线条密度。一般加工厂和制造业图纸都选A4A3比较多一点,可以节约成本,然而建筑行业的图纸就要大的多,常用A2、A1,选择合适的尺寸,还要参考打印机能打多纸张。这里我们默认选择A4图纸的尺寸。

AutoCAD2020设置打印样式的详细步骤

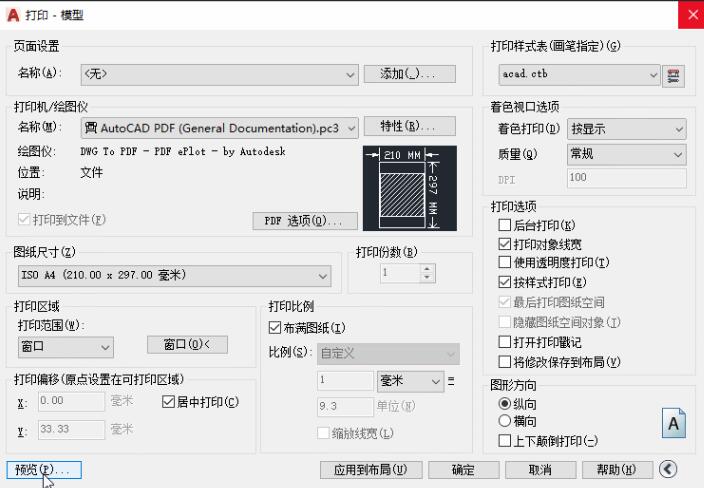

  4、设置打印区域

  单击打印区域中的打印范围,会出现一个下拉列表,分别是布局、界线、范围、显示、视图以及窗口。这里小编选了窗口,可以手动选择图中需要打印的部分。

AutoCAD2020设置打印样式的详细步骤

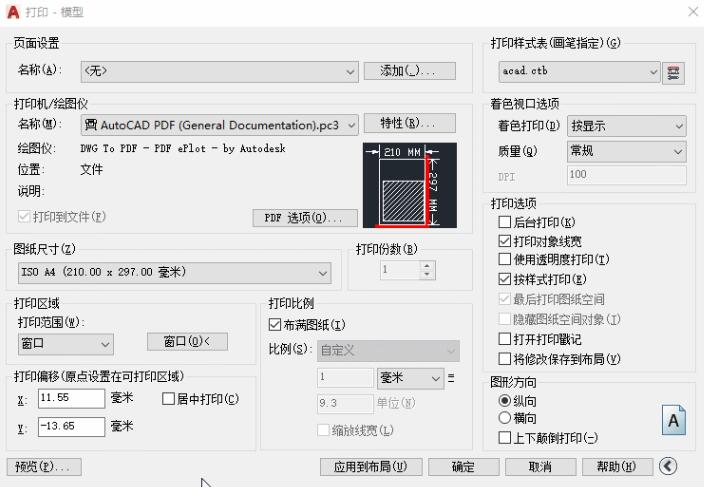

  5、设置打印偏移

  此设置会基于您的打印机、绘图仪或其他输出而进行更改。尝试将打印居中或调整原点,但请记住,打印机和绘图仪在边的周围具有内置的页边距。这里选择勾选“居中打印”

AutoCAD2020设置打印样式的详细步骤

  6、设置打印比例

  从下拉列表中选择打印比例。比例(例如 1/4” = 1’-0”)表示打印到“模型”选项卡中的比例。在布局选项卡上,通常以 1:1 比例进行打印。这里默认“布满图纸”

AutoCAD2020设置打印样式的详细步骤

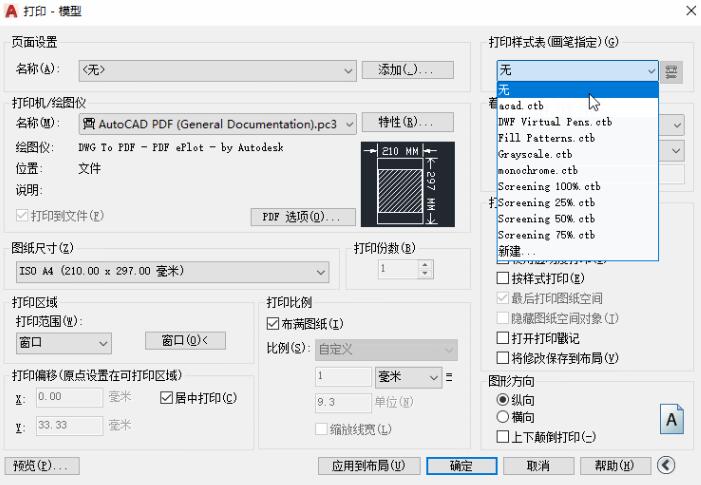

  7、设置打印样式表

  打印样式表提供有关处理颜色的信息。这里选择了acad.ctb的样式。

AutoCAD2020设置打印样式的详细步骤

  8、预览

  “预览”用于检查各个选项的设置效果,退出“预览”,按ESC,返回打印设置页面。

AutoCAD2020设置打印样式的详细步骤

  9、设置pdf保存路径

  预览确认没有任何问题之后,单击“确定”,根据自己的需要,将pdf保存路径设置在自己方便查找的位置中。

AutoCAD2020设置打印样式的详细步骤

  上面就是小编为大家带来的AutoCAD2020设置打印样式的简单教程,一起来学习学习吧。相信是可以帮助到一些新用户的。
