  许多小伙伴使用UG还不会绘制滚花零件模型,其实很简单的,这里笔者就分享了UG绘制滚花零件模型的图文教程,希望感兴趣的朋友都来共同学习哦。

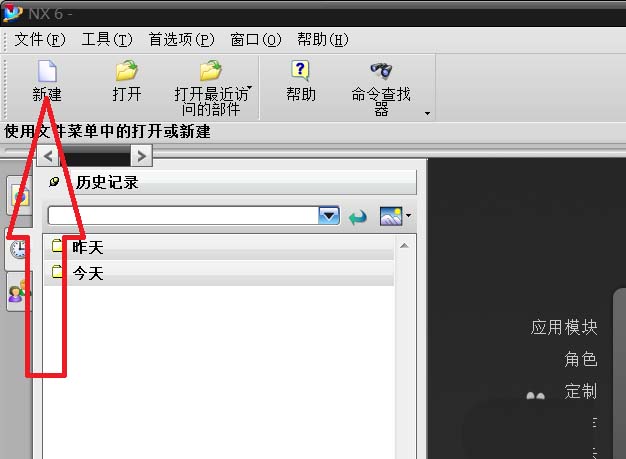

  打开UG软件,点击新建

UG绘制滚花零件模型的操作步骤

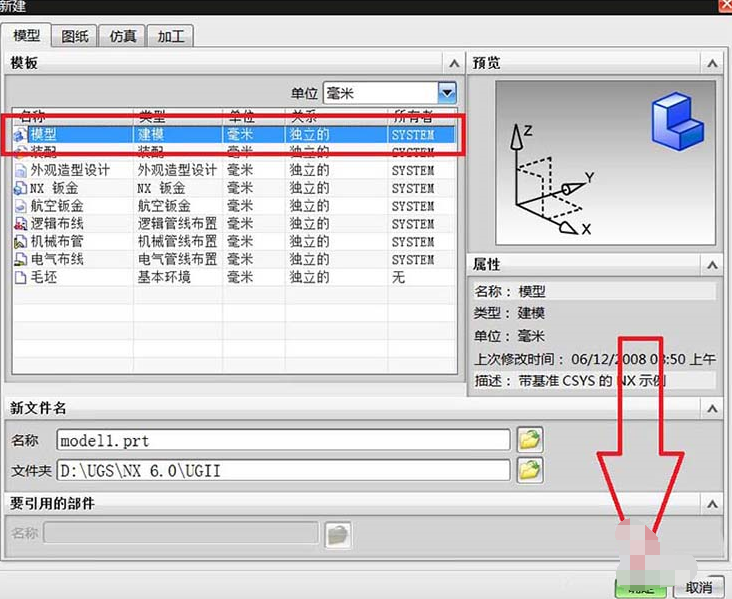

  选择模型后点击确定

UG绘制滚花零件模型的操作步骤

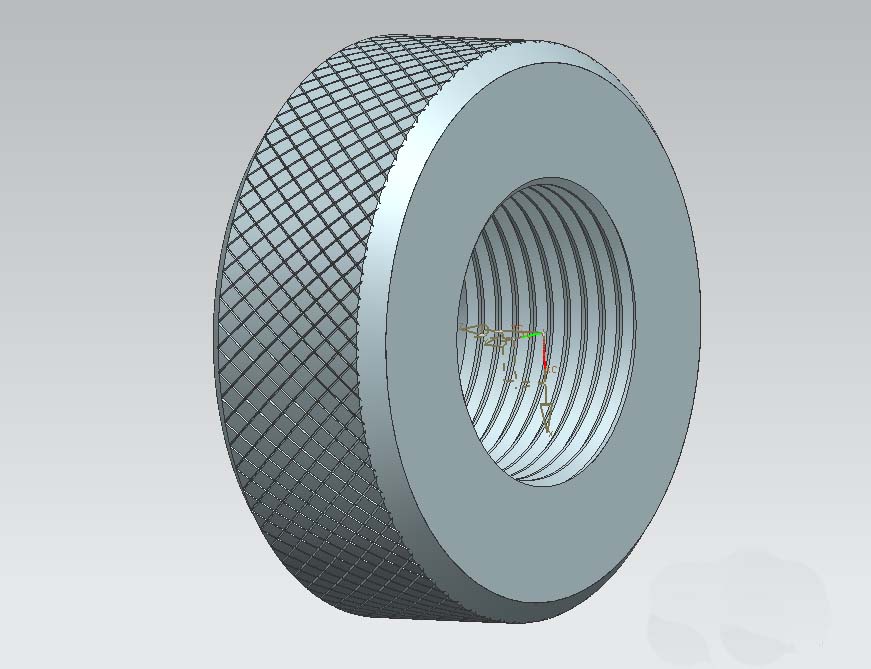

  小编绘制了一个调节螺母,调节螺母表面是需要滚花的,接下来小编就图文详细介绍

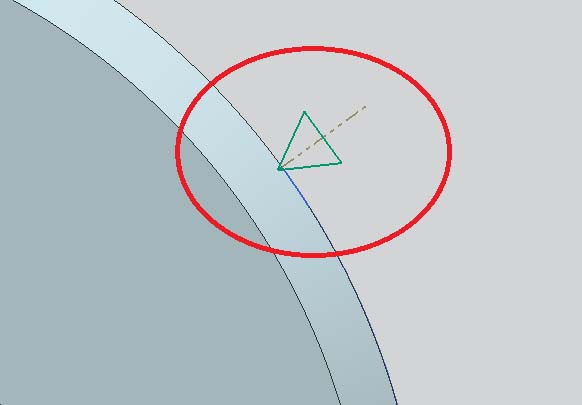

  绘制一个三角形,使其一个角深入表面一点点,若现在还不太明白小编说的,没关系,继续往下看就会明白了。这个三角形是用来做扫掠命令的轮廓草图

UG绘制滚花零件模型的操作步骤

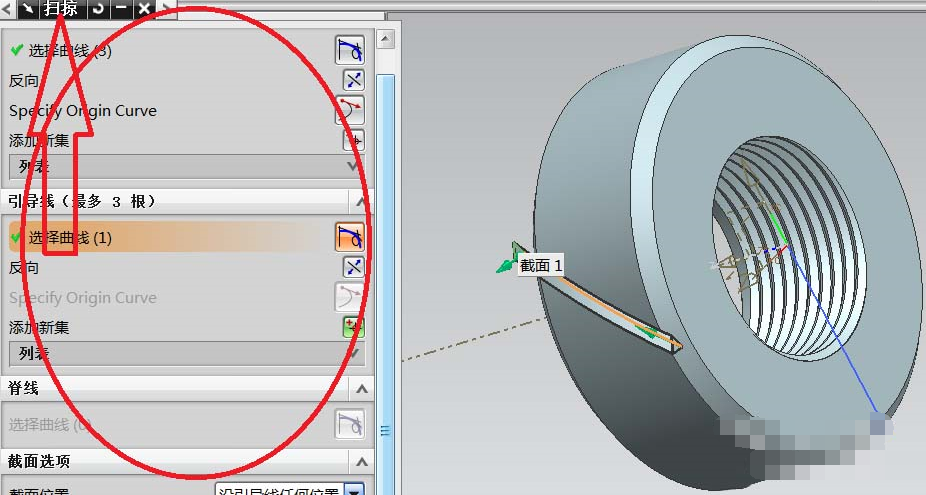

  绘制一条紧贴滚花面的螺旋线,这条螺旋线是用来做扫掠命令的路径。使用扫掠命令做出如图所示的扫掠零件

UG绘制滚花零件模型的操作步骤

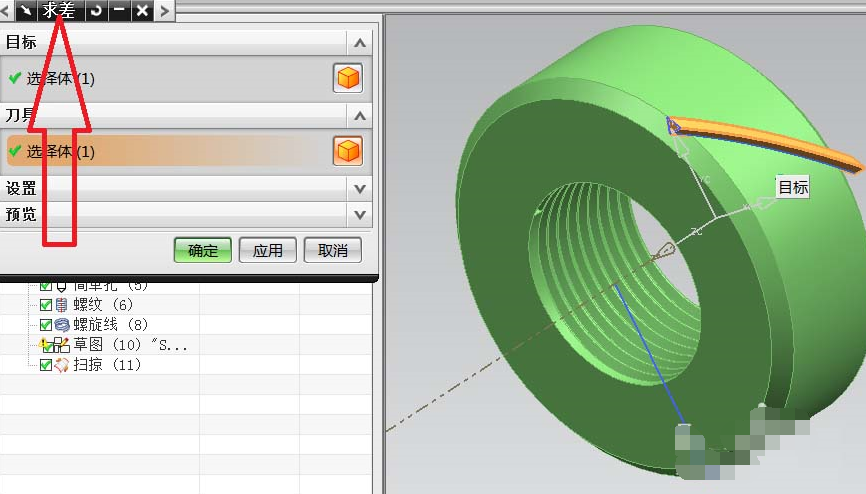

  将调节螺母毛胚和刚才做的扫掠零件 使用布尔操作中求差,求差后毛胚表面生成一个细长的V型面(其实就是三角形的角在滚花表面沿螺旋线切出来的痕迹)

UG绘制滚花零件模型的操作步骤

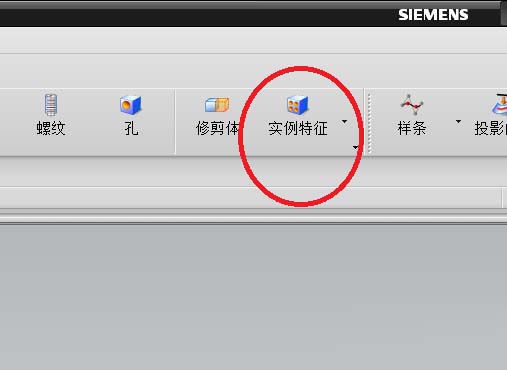

  然后就是要把这个痕迹(V型面)阵列,点击实例特征命令

UG绘制滚花零件模型的操作步骤

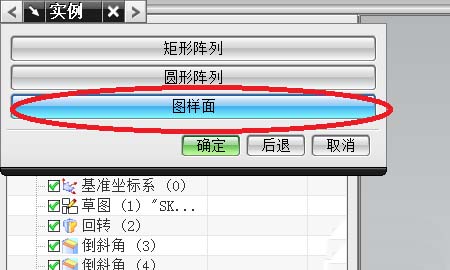

  在弹出窗口中 选择图样面

UG绘制滚花零件模型的操作步骤

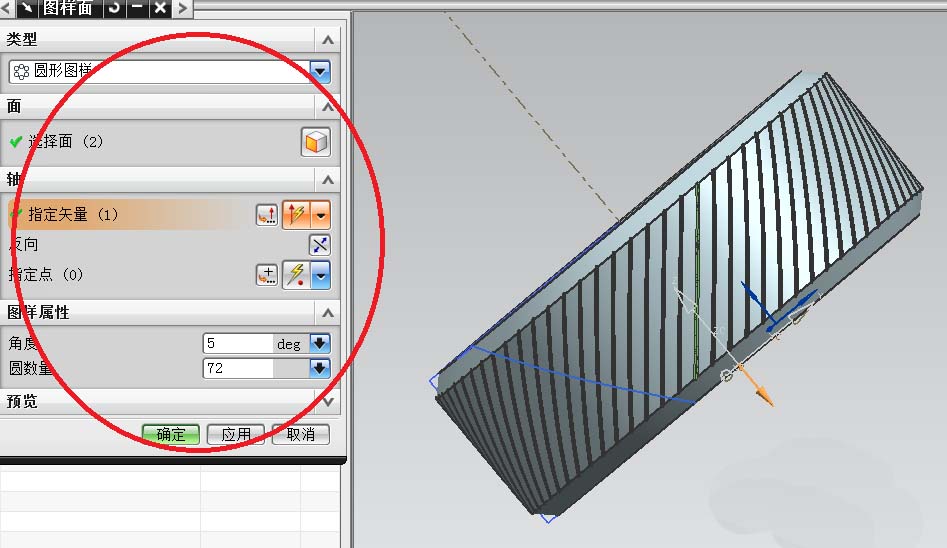

  在弹出窗口中填好一系列信息,可以看到小编填的数据面,选中那个V型面,它是有两个面组成的轴,选择中心轴。小编把角度设置的是5°,72个刚好是360°。完成后的效果如图所示。这样就完成一半了

UG绘制滚花零件模型的操作步骤

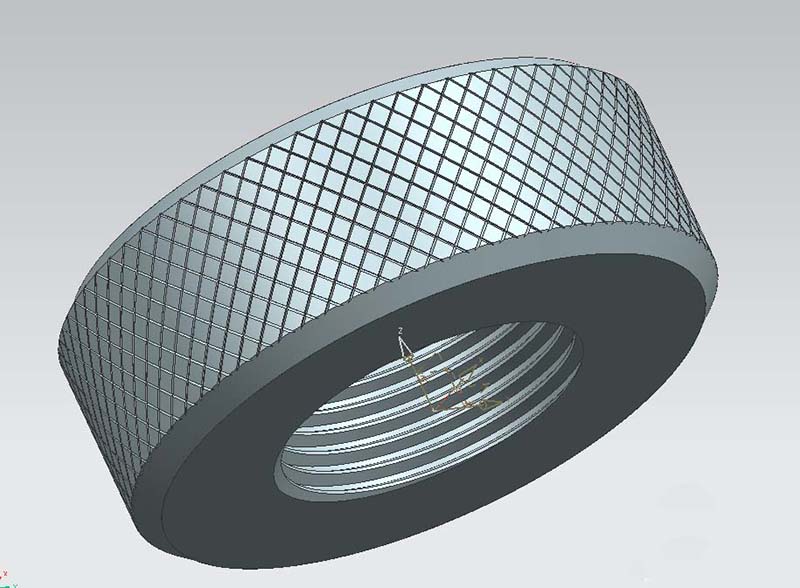

  接下来就是重复上述步骤,只不过再做螺旋线时把方向改一下,原来是右旋,再做的时候改成左旋。完成后的效果

UG绘制滚花零件模型的操作步骤
UG绘制滚花零件模型的操作步骤

  快来学习学习UG绘制滚花零件模型的图文教程吧,一定会帮到大家的。
