UG零件开粗的操作流程讲述

UG零件开粗的操作流程讲述

编辑:小葫芦 来源:互联网 时间:2020-01-06 12:07:54

  • 相关下载1

ug10.0

ug10.0

大小:3.32GB 语言:简体中文

类型:图像制作 等级:

立即下载 查看详情

  小编今日带来的是UG零件开粗的操作流程,接下来便和笔者一起来学习一下UG零件开粗的操作教程吧,希望能够帮助到大家。

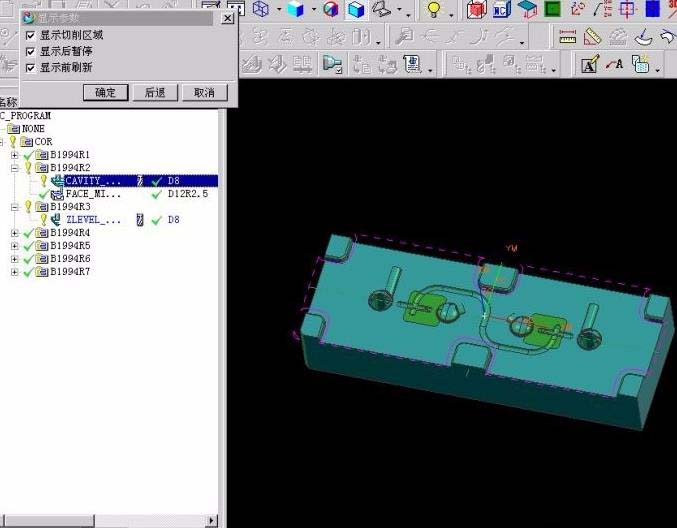

  一、设置干涉面的刀路

  首页是要设置干涉面的刀路。如:干涉面距离毛坯一个刀半径左右,高度略高于一个刀底R值

ug6.0给零件开粗的操作步骤介绍

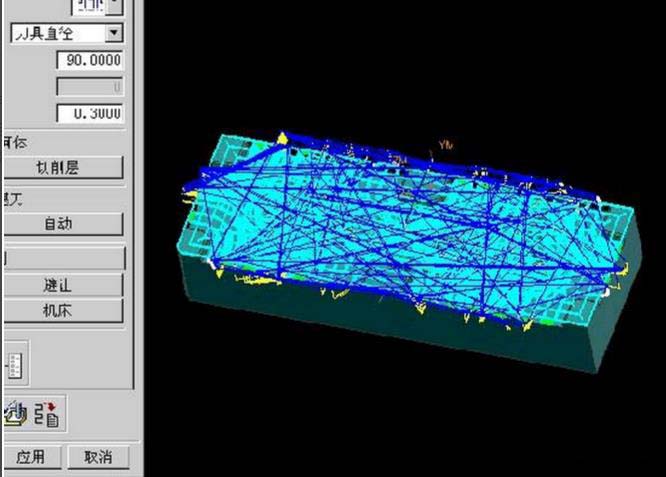

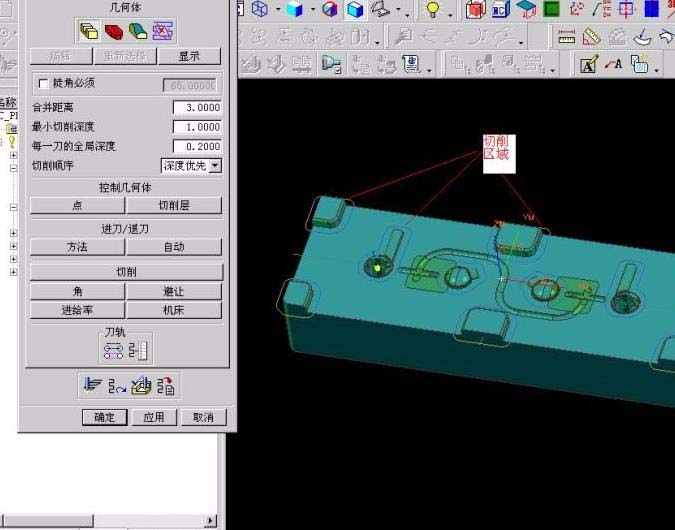

  二、刀路计算的切削区域

  如果在等高刀路中,若切削区域之间还有残料相连,可能会发生什么后果?当然此例用等高做中加工更合理。

ug6.0给零件开粗的操作步骤介绍

  关于单向铣和双向铣,一般用在精加工。特别是光平面时。此方式效果要好于跟随外围和跟随部件。

ug6.0给零件开粗的操作步骤介绍

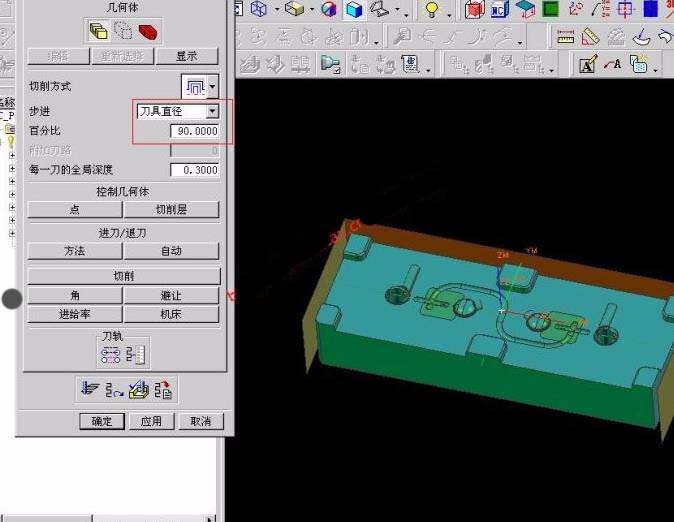

  三、切削步距的确定

  UG的切削步距用刀径的百分比与其他软件有所不同。UG是按有效刀径的百分比来计算的。所谓有效百分比对于:

  飞刀 =D-2R

  平刀球刀 =D,因此确定百分比值时可按以下原则:

  飞刀 90%--100%

  平刀 65%--80%

  球刀 30%以下。

  刀径越大,百分比值越大。

ug6.0给零件开粗的操作步骤介绍

  以上这里为各位分享了UG零件开粗的操作流程。有需要的朋友赶快来看看本篇文章吧。
