  UG是一款非常专业的建模软件,那有很多用户表示自己不知道在UG中2D加工如何实现双向加工,下面就通过这篇文章给大家介绍UG中2D加工实现双向加工的操作流程,一起往下看吧!

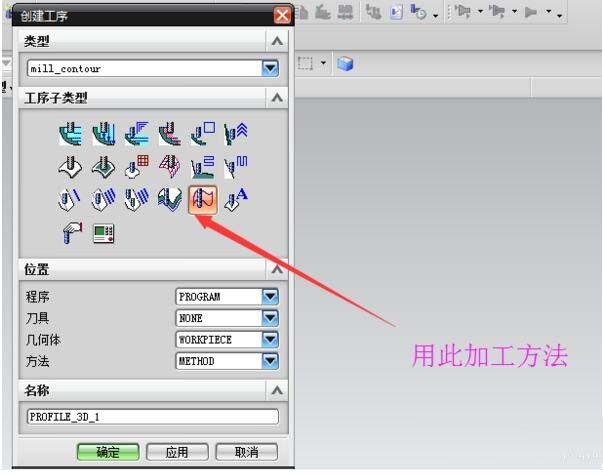

  1、进入UG 3D加工模块,采用3D外形线加工功能。

在UG里2D加工实现双向加工的操作过程

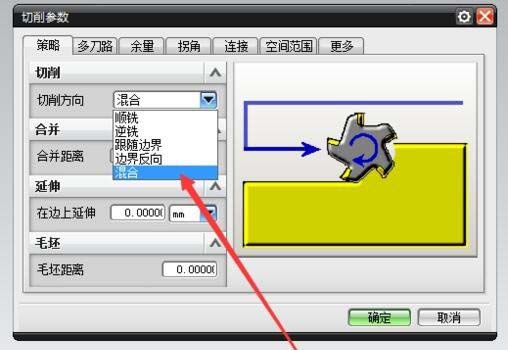

  2、在切削参数里设置:策略-切削-切削方向-混合。

在UG里2D加工实现双向加工的操作过程

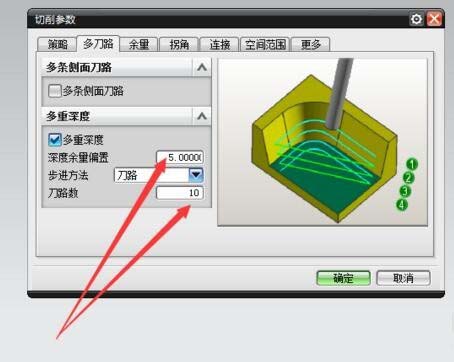

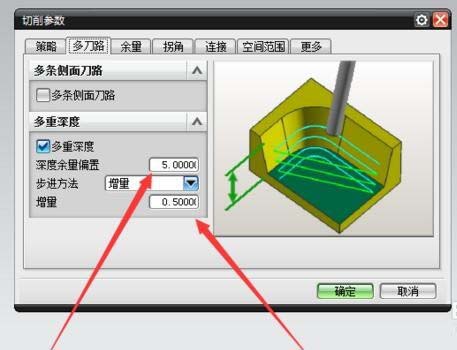

  3、在切削参数里设置:多刀路-多重深度(设置总深度与每一刀进刀量或者设置总深度与总刀路数),根据刀具大小和粗精加工的要求来确定进刀量和总刀路数。

在UG里2D加工实现双向加工的操作过程
在UG里2D加工实现双向加工的操作过程

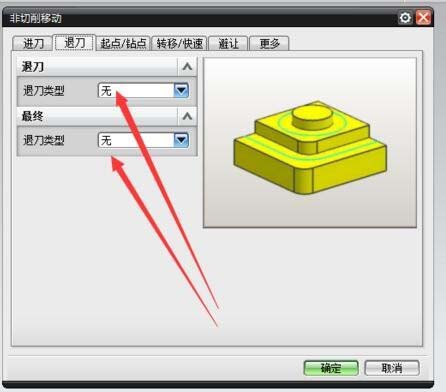

  4、在非切削移动里设置:退刀-无。

在UG里2D加工实现双向加工的操作过程

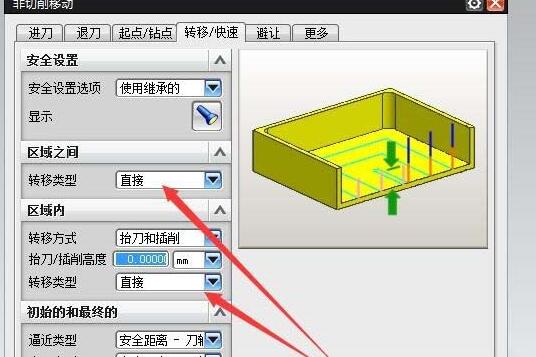

  5、在非切削移动里设置:转移/快速-区域之间-区域内(均设为直接)。设置完成,就可以走出合理的双向加工刀路。


  以上这里为各位分享了UG中2D加工实现双向加工的操作流程。有需要的朋友赶快来看看本篇文章吧。
