UG制作一条圆珠手链的操作步骤

UG制作一条圆珠手链的操作步骤

编辑:小安 来源:互联网 时间:2020-01-06 04:18:15

  • 相关下载1

官方版

ug10.0官方版

大小:3.32GB 语言:简体中文

类型:图像制作 等级:

立即下载 查看详情

  借助UG如何制作一条圆珠手链?本节就介绍了UG制作一条圆珠手链的操作步骤,还不会操作的朋友就跟着小编学习一下吧,希望对你们有所帮助。

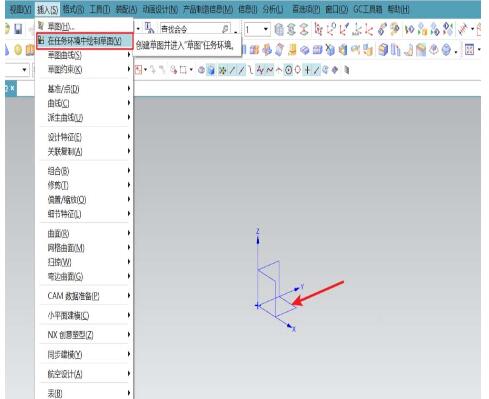

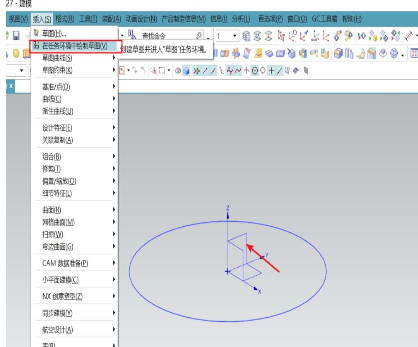

  1、新建建模文件,在建模工作区中,选XY面作为草绘平面,绘出手链的俯视草图。

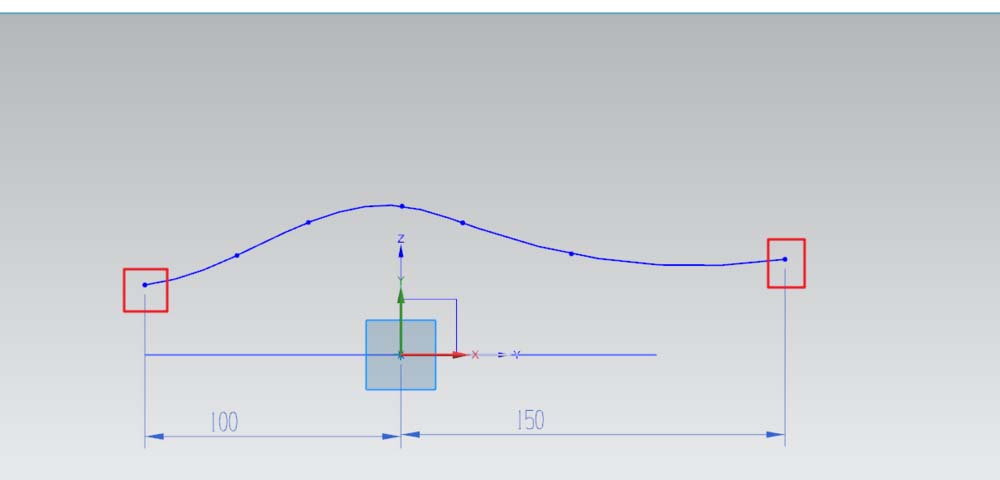

  2、以XZ面,作为草绘平面,绘出手链的侧面草图。侧面为样条线,其长度要比俯视草图的最大数值大或者相等;不要小了,不然在进行组合投影时会得到开放的曲线。

ug创建出一条圆珠手链的具体操作方法

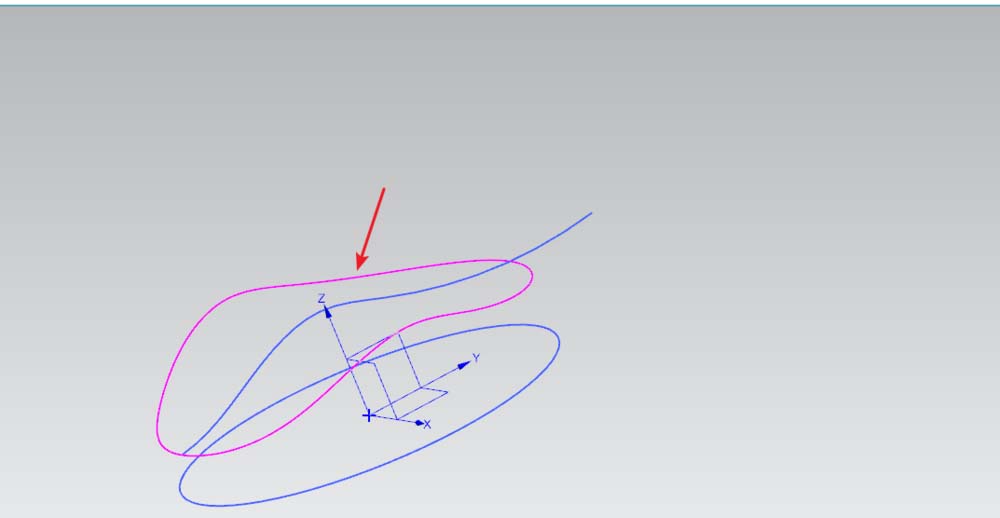

  3、在建模工作区中,选用组合投影命令。按图所示的进行曲线选取,确定后得到组合投影的曲线。将不用草图隐藏。

ug创建出一条圆珠手链的具体操作方法

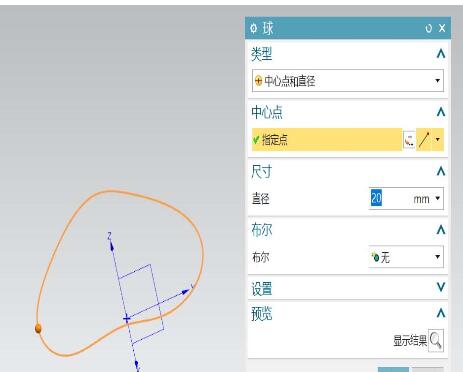

  4、以中心点和直径的类型创建一个圆球,直径为20;中心点选取组合曲线的点。

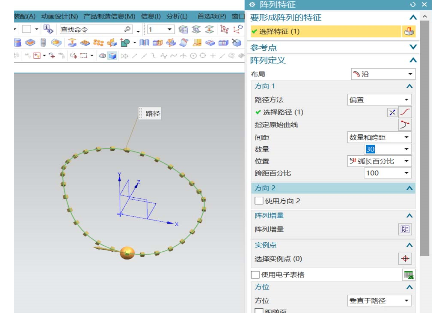

  5、为圆球添加沿路径阵列,阵列个数为30,跨距为100%弧长。得到按曲线形状阵列的珠子。

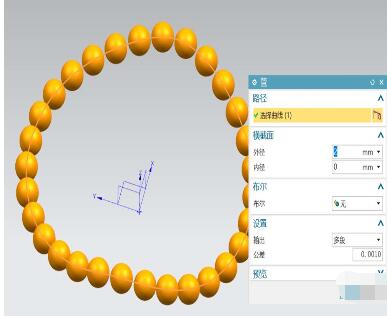

  6、给组合曲线添加管道命令,外径为2内径为0.即可得到手链的绳子模型。


  上面就是小编为大家带来的UG制作一条圆珠手链的操作步骤,一起来学习学习吧。相信是可以帮助到一些新用户的。
