UG中抽壳工具使用操作详解

UG中抽壳工具使用操作详解

编辑:小鑫 来源:互联网 时间:2020-01-08 02:55:09

  • 相关下载1

官方版

ug10.0官方版

大小:3.32GB 语言:简体中文

类型:图像制作 等级:

立即下载 查看详情

  很多网友借助UG软件绘制模型时,都想进行抽壳,但又不晓得相关的操作,很是苦恼,为此,今日小编就分享了UG中抽壳工具使用操作教程,有需要的朋友一起来看看吧。

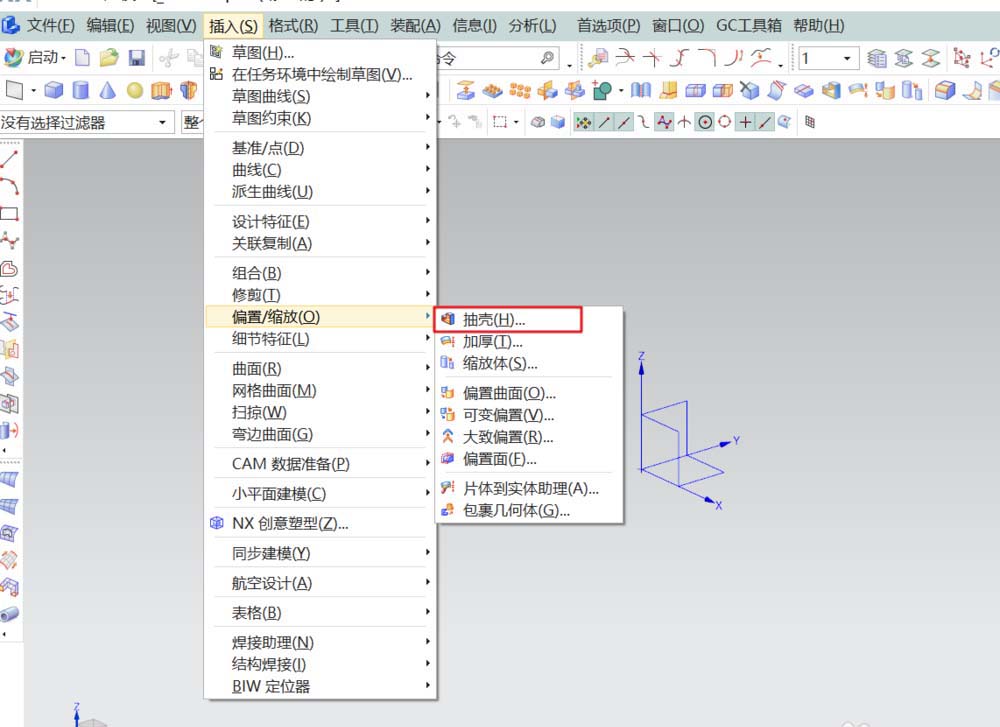

  抽壳可以从菜单栏的“插入”项里“偏置/缩放”中打开,也可从快捷图标中打开。

UG里抽壳工具的具体使用操作

  激活该工具后,会弹出一对话框;抽壳的过程就在这对话框中完成。其操作步骤是:选定抽壳类型,确定抽壳面(如果是对所有面抽壳则只用选中实体则可),设定壳体的厚度;确定即可完成。具体做法下面用一简单体来说明。

UG里抽壳工具的具体使用操作

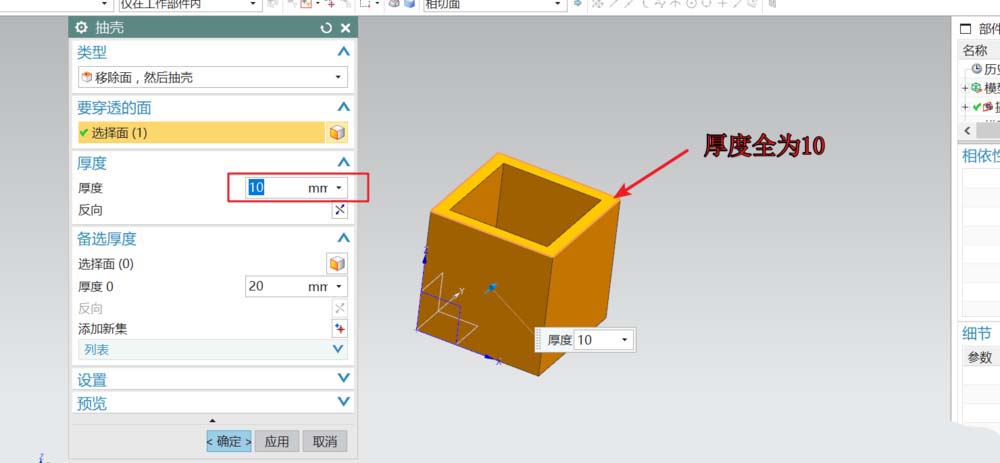

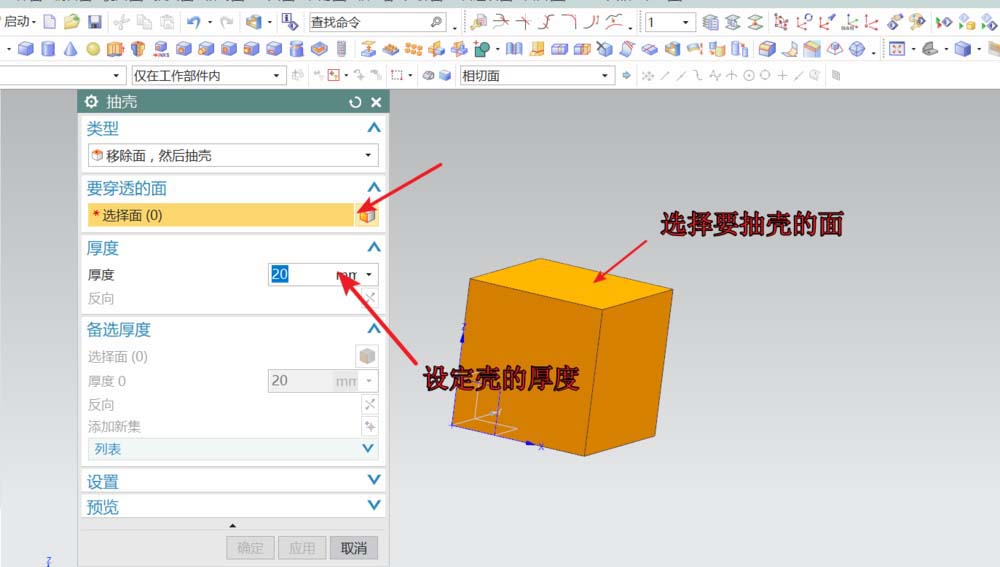

  实体为一正方体,想要在正方体的顶部进行抽壳。激活抽壳命令后,选用“ 移除面然后抽壳”(这是最常用的类型),选中实体中的要抽壳的面,在厚度中输入壳体的厚度。确定即可完成抽壳。

UG里抽壳工具的具体使用操作

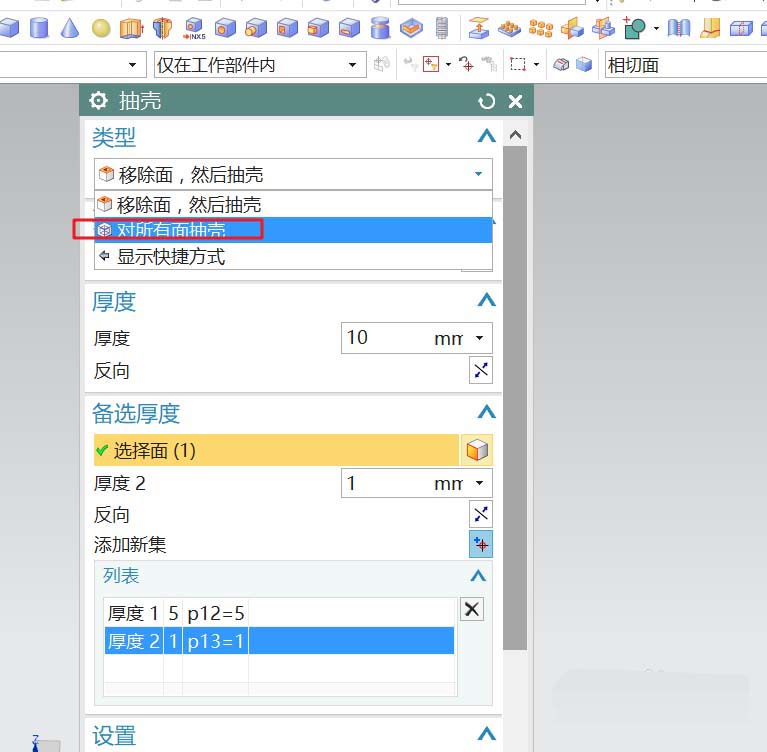

  在10.0版本中添加了“备选厚度”,这个功能可以更个性化的对实体进行抽壳。在备选厚度中设定数值后,直接点选要更改的面,所选中的面则会根据备选厚度的数值进行改变。值得一说的是,添加新集可以对多个面进行不同厚度的抽壳。

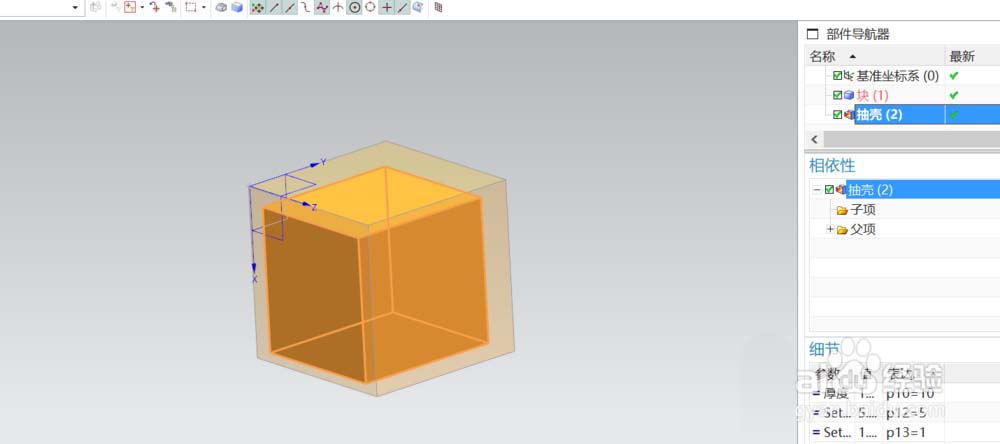

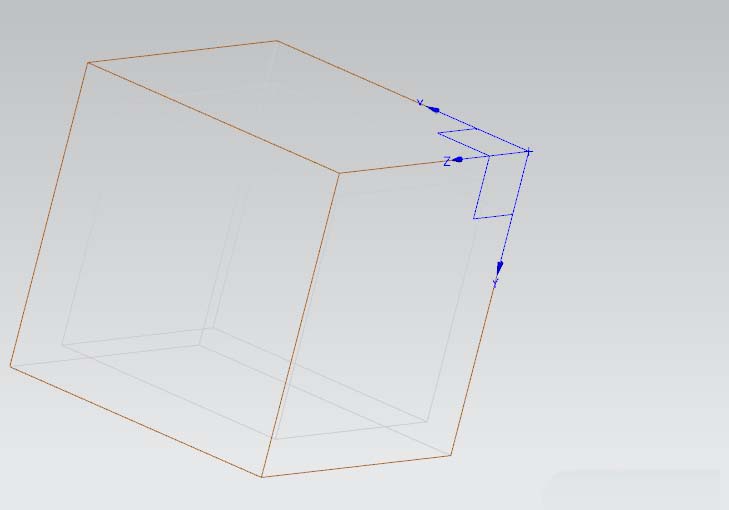

  “对所有面抽壳”这个类型比较少用。 它的作用就是直接对实体进行抽壳而不去除任何面。相当于让实体变成有厚度的空心体。

UG里抽壳工具的具体使用操作
UG里抽壳工具的具体使用操作
UG里抽壳工具的具体使用操作

  上面就是小编为大家带来的UG中抽壳工具使用操作教程,一起来学习学习吧。相信是可以帮助到一些新用户的。
