UG曲面添加文字的详细步骤

UG曲面添加文字的详细步骤

编辑:小葫芦 来源:互联网 时间:2020-01-08 02:59:13

  • 相关下载1

官方版

ug10.0官方版

大小:3.32GB 语言:简体中文

类型:图像制作 等级:

立即下载 查看详情

  说到UG软件,相信有的伙伴还不是非常熟悉的,而今天小编带来的这篇文章就重点讲述了UG曲面添加文字的详细步骤哦,希望可以帮助到有需要的各位伙伴们。

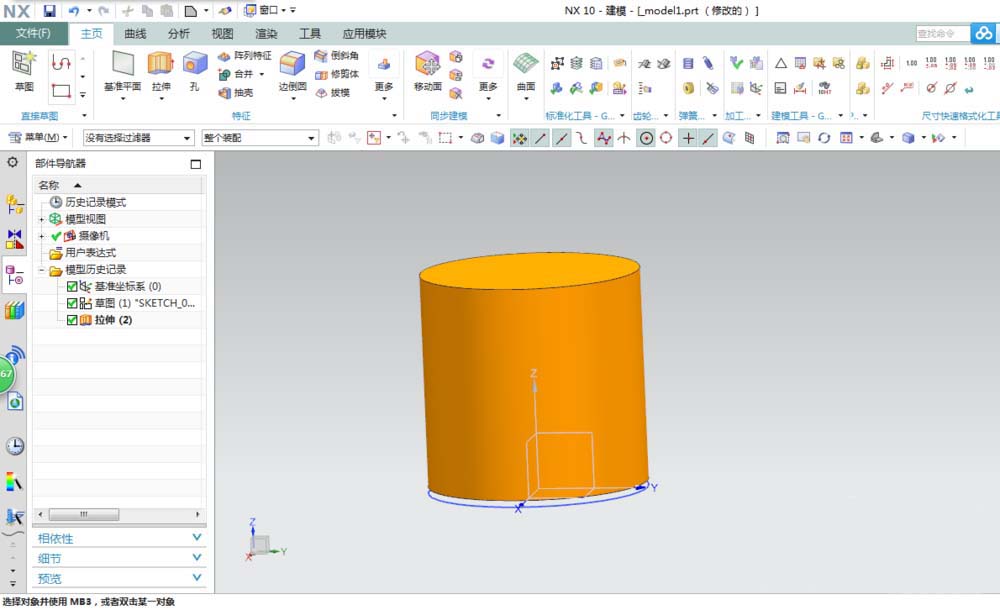

  创建圆柱体模型。圆柱直径为100mm,拉伸高度为100mm。

UG曲面添加文字的操作过程

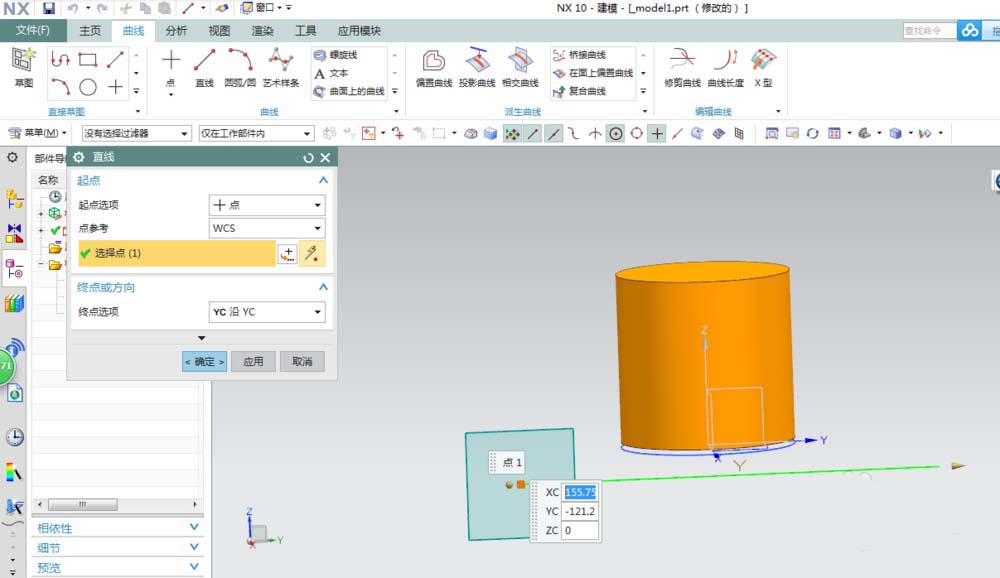

  使用工具栏中曲线-直线命令绘制一条直线。

UG曲面添加文字的操作过程

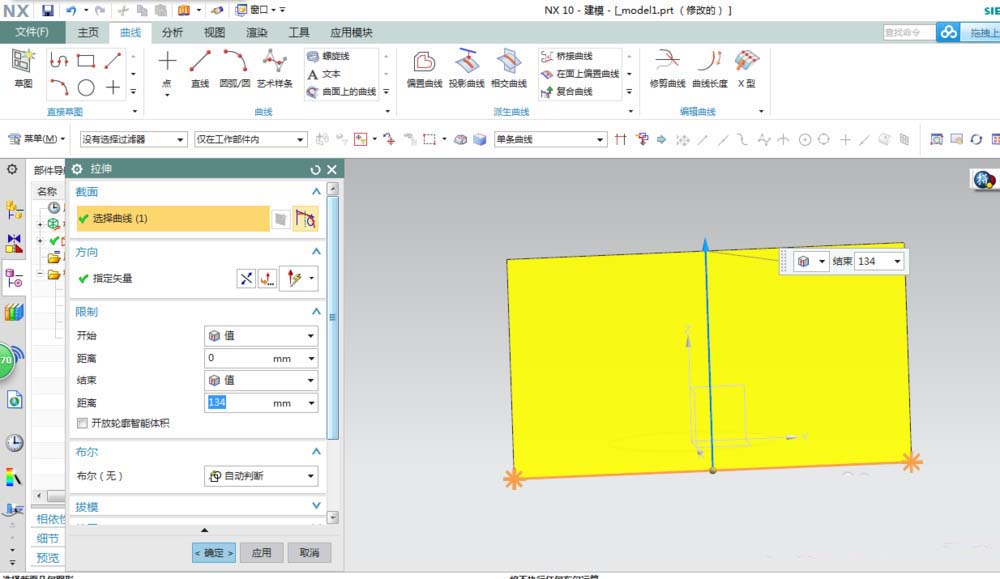

  使用拉伸功能,拉伸直线形成片体。

UG曲面添加文字的操作过程

  使用工具栏曲线-文本 输入我们所需要的文本。文本放置面选择我们刚才拉伸的平面,面上外置选择曲线,选择面上直线。在文本框尺寸一栏中调节字体高度。

  使用派生曲线中的投影曲线命令对文本进行投影,要投影的曲线为文本,被投影的面为圆柱面。隐藏文本、直线、片体,完成曲面上文本绘制。

  以上这里为各位分享了UG曲面添加文字的详细步骤。有需要的朋友赶快来看看本篇文章吧。
