  有的新的伙伴入手UG却还不会绘制回转体,而本文就介绍了UG绘制回转体的详细操作内容,需要学习的朋友可以看一看下文哦,相信对大家会有所帮助的。

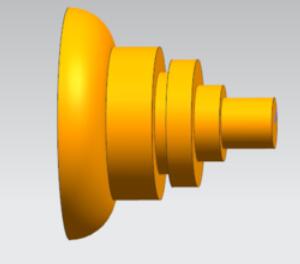

  用回转体绘制如图的师体

UG8.0回转体制作方法步骤

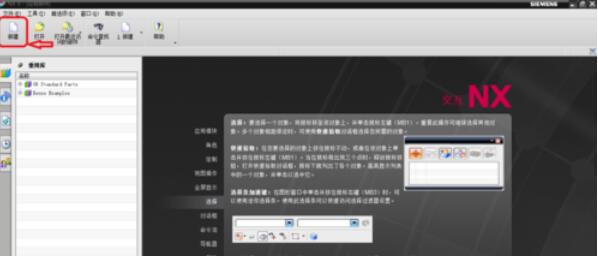

  打开UG软件,点击【新建】

UG8.0回转体制作方法步骤

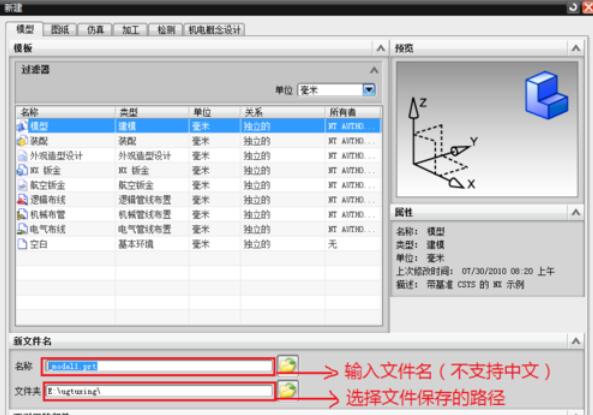

  输入名称和指定路径后单击【确定】

UG8.0回转体制作方法步骤

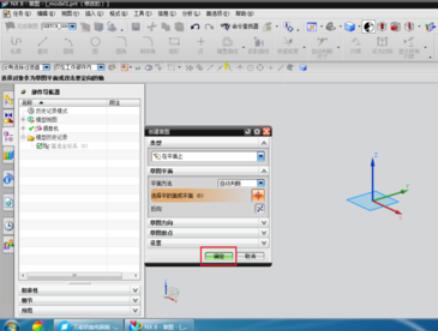

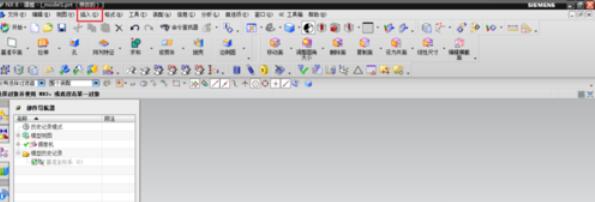

  点击【插入】→【任务环境中草图】→【确认】

UG8.0回转体制作方法步骤
UG8.0回转体制作方法步骤

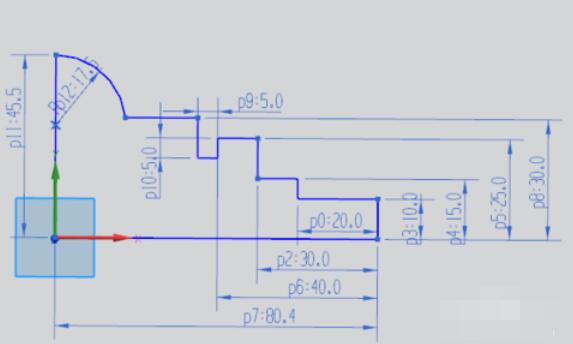

  绘制图中上半部分

UG8.0回转体制作方法步骤

  点击【完成草图】

UG8.0回转体制作方法步骤

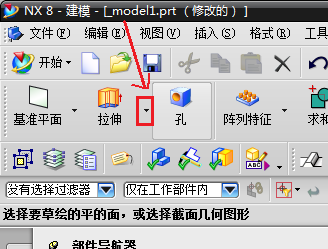

  点击图中的小三角形,选择【回转】

UG8.0回转体制作方法步骤

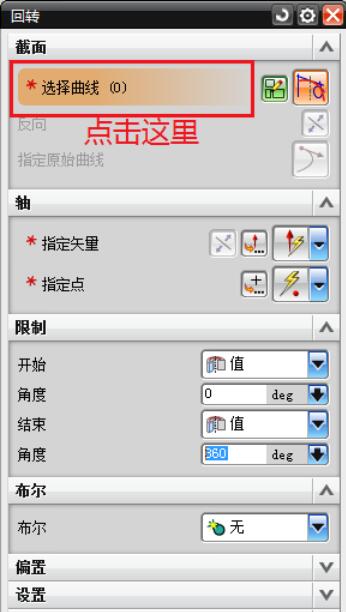

  选择曲线

UG8.0回转体制作方法步骤
UG8.0回转体制作方法步骤

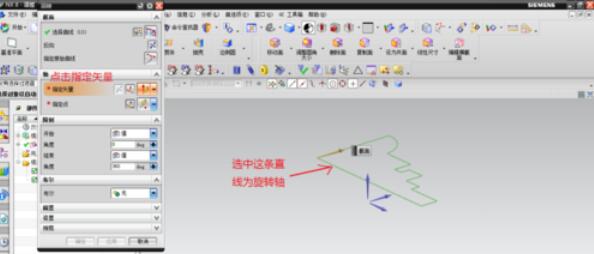

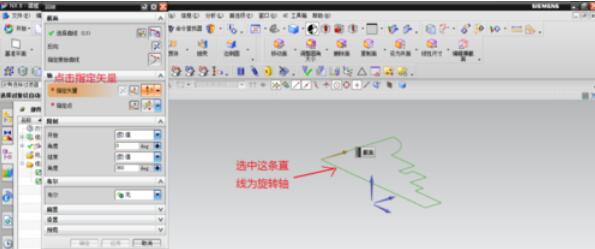

  指定矢量

UG8.0回转体制作方法步骤

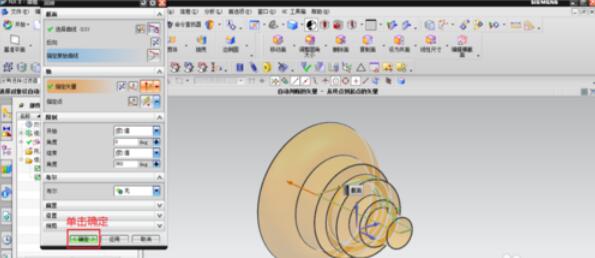

  点击【确认】

UG8.0回转体制作方法步骤

  完成

UG8.0回转体制作方法步骤

  今日就快来学习本文UG绘制回转体的详细操作内容吧,相信在以后的使用中一定会得心应手的。
