  说到Revit软件,相信在座的伙伴们应该都不陌生。但是你们知道Revit中是怎么样创建楼梯的吗?下文为你们讲述的文章就是Revit创建楼梯的详细操作流程,感兴趣的伙伴们快去下文中看看吧!

  1、对于踢面数和楼梯高度的关系

  楼梯高度=踢面数*题面实际高度(例如3400=20*170)

Revit楼梯,Revit软件,中国BIM培训网

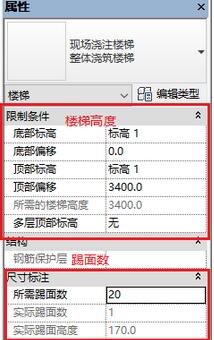

  踢面数和楼梯高度属性

  其中楼梯高度是需要我们自己设定的,踢面数也是我们自己设定的,实际踢面深度为计算值,不用自行设置。因此当我们要绘制之前就要提前计算好,有多少个踢面和楼梯多高。

  2、踢面数如何计算

  对于踢面数一般容易被误解少一个之累的,踢面数是基于踏板数相对应的,有几个踏板数就有几个踢面数,这个是用来计算体面高度的方法,一般题目会给一个明确的踢面高度,但是由于踢面数的计算错误,导致踢面高度计算错误,接下来请注意观察两个图片的显示。

Revit楼梯,Revit软件,中国BIM培训网

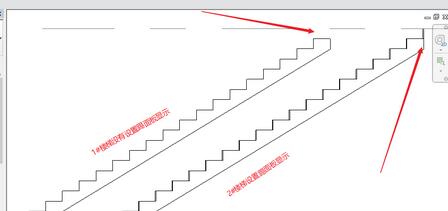

  查看踢面显示

  从这两个图中明确了解到最后一个踏板上其实还隐藏了一个踢面高度,就是这个隐藏的踢面高度影响我们计算楼梯实际的高度计算,从而导致错误。一般情况绘制是最后的一步台阶会有接楼板或者平台,从而隐藏了这个条件,如果单独绘制时,则需要注意这里的计算。

  3、楼梯的组成

  楼梯的组成可以理解为两部分:

  ①:梯段

  ②:平台

Revit楼梯,Revit软件,中国BIM培训网

  梯段和平台

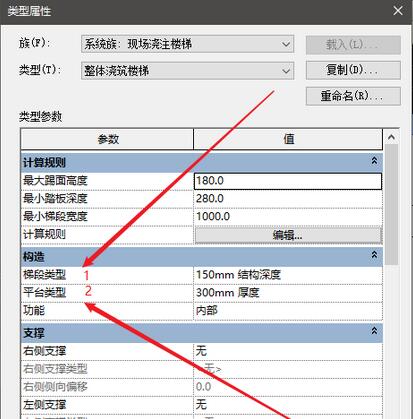

  这两个部分设置时,互不影响,但有着密不可分的联系,在楼梯属性中也时可以分别设置一些类型属性,比如材质、踢面板和踏板等等,所以这个地方需要注意的时,楼梯的整体材质要分别设置梯段和平台,如果只设置一个,那另一个不会关联过去。

  4、补充介绍栏杆扶手

  栏杆扶手时跟随楼梯的生成而附带设置生成,很少会单独绘制栏杆扶手。

  对于栏杆扶手的组成也是两部分:

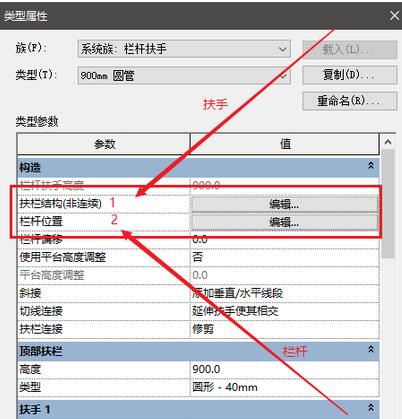

  ①:扶手,扶手又分顶部扶栏和扶栏结构(下面的扶栏统称扶栏结构)

  ②:栏杆,栏杆又分主样式(中间部分)和支柱(起点支柱、转角支柱、终点支柱)

Revit楼梯,Revit软件,中国BIM培训网

  根据上文为你们所描述的Revit创建楼梯的详细操作流程,你们应该都有所了解了吧!
