Revit添加结构支撑的操作流程

Revit添加结构支撑的操作流程

编辑:小靖子 来源:互联网 时间:2020-02-03 14:00:20

  • 相关下载1

Autodesk Revit

Autodesk Revit

大小:12.22GB 语言:简体中文

类型:图像处理 等级:

立即下载 查看详情

  很多小伙伴们最近在询问Revit添加结构支撑的相关操作,今日小编在这就为大家来详细的介绍下Revit添加结构支撑的操作流程,快来看看吧!

  通过在两个结构图元之间绘制线来创建支撑。 例如,支撑可出现于结构柱和结构梁之间。

  可在平面视图或框架立面视图中添加支撑。

  在框架立面视图中添加支撑的步骤

  打开框架立面视图。

  若有必要,从 Revit 程序组的“Library”文件夹下的“结构”>“框架”文件夹中载入附加支撑。

  单击“结构”选项卡 ,“结构”面板 ,“支撑”。

  从“属性”选项板上的“类型选择器”下拉列表中,选择适当的支撑。

  要在将支撑添加到模型之前编辑支撑的属性,请单击“特性”选项板。

  在绘图区域中,高亮显示要从中开始支撑的捕捉点,例如在结构柱上。 单击以放置起点。


  捕捉以开始创建支撑

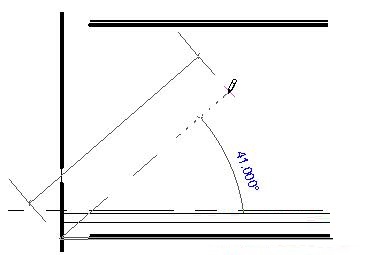

  按对角线方向移动指针以绘制支撑,并将光标靠近另一结构图元以捕捉到它。 单击以放置终点。

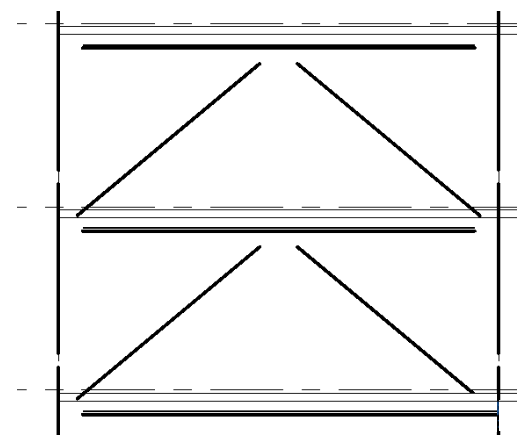

  框架立面视图中的示例支撑

  在平面视图中添加支撑的相关操作如下。

  打开平面视图。

  单击“结构”选项卡 ,“结构”面板 ,“支撑”。

  在选项栏上,指定“起点标高”和偏移距离以及“终点标高”和偏移距离。

  在项目中单击支撑的起点和终点。

  各位小伙伴们,看完上面的精彩内容,都清楚Revit添加结构支撑的操作流程了吧!
