Revit隐藏链接的Revit文件中轴网的操作方法

Revit隐藏链接的Revit文件中轴网的操作方法

编辑:小禾 来源:互联网 时间:2020-02-03 14:06:50

  • 相关下载1

Autodesk Revit

Autodesk Revit

大小:12.22GB 语言:简体中文

类型:图像处理 等级:

立即下载 查看详情

  最近有的网友刚刚在电脑上安装了Revit软件,那么入手过程里,若想隐藏链接的Revit文件中轴网的话,应该如何操作呢?怎么的这篇文章小编就分享Revit隐藏链接的Revit文件中轴网的操作方法,希望可以帮助到有需要的网友。

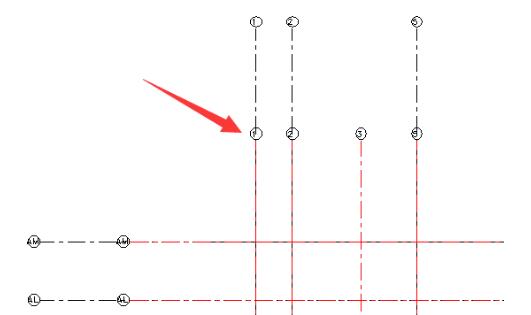

  在Revit中,当在一个项目文件中链接多个Revit文件时,有时会出现多个轴网,如图,影响后续出图等操作。这时能将链接文件的轴网隐藏,简洁美观。

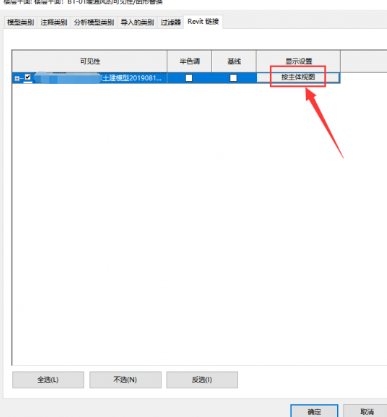

  打开“可见性/图形替换”(快捷键VV),在有链接模型的情况下,会有“Revit链接”选项卡。选择“Revit链接”,默认链接模型的显示设置为“按主体视图”。

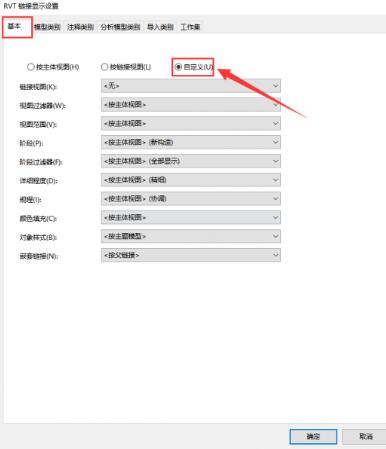

  点击“按主体视图”,在弹出的“RVT链接显示设置”对话框中,在基本一栏选择自定义,。

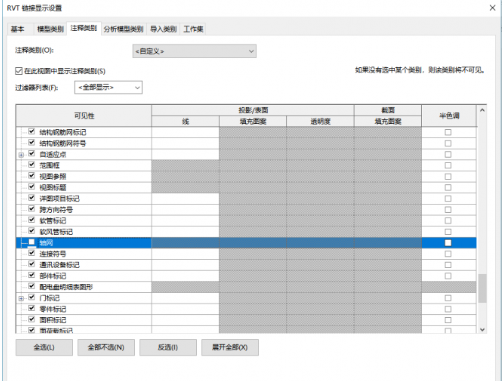

  在对话框中选择“注释类别”选项卡,“注释类别”选择“自定义”,在下列的过滤器列表中取消勾选轴网。

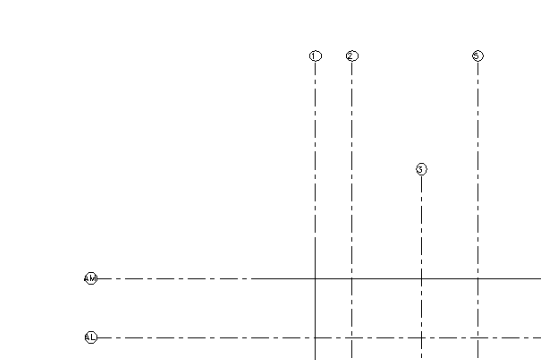

  最后进行两次确定,就能将链接模型的轴网隐藏了。


  意义:以轴网控制为例讲解,同样能用于视图属性、显示设置、规程等一系列设置,例如不同专业间提资,可使用链接模型的视图作为提资视图。

  以上这里为各位分享了Revit隐藏链接的Revit文件中轴网的操作方法。有需要的朋友赶快来看看本篇文章吧。
