Revit出图图层设置操作详解

Revit出图图层设置操作详解

编辑:小葫芦 来源:互联网 时间:2020-02-03 14:20:54

  • 相关下载1

Autodesk Revit

Autodesk Revit

大小:12.22GB 语言:简体中文

类型:图像处理 等级:

立即下载 查看详情

  相信有的新手伙伴还不了解Revit出图图层设置操作,其实很简单的,今天小编就带来Revit出图图层设置教程,一起来看看吧。希望对大家有帮助哟!

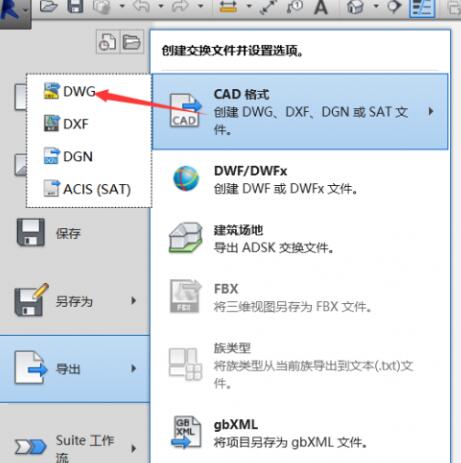

  点击左上角Revit图标,选择以dwG格式导出cad图纸

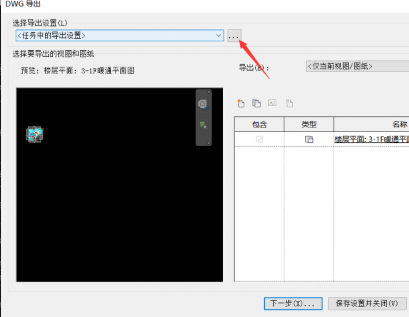

  在弹出的页面中点击导出设置后面的“...”按钮,

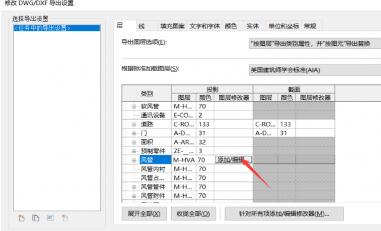

  此处以风管图纸导出设置为例。在页面中找到风管,点击图层修改器中的“添加/编辑”按钮,

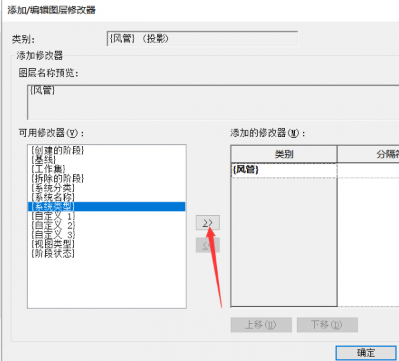

  选中系统类型并添加到右侧,

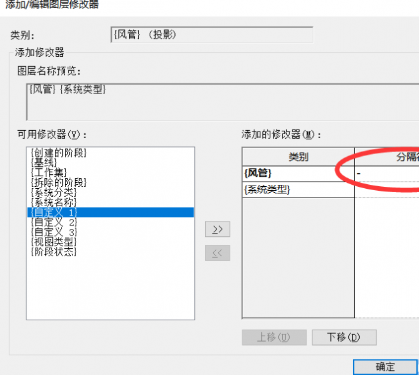

  在右侧风管一栏分隔符位置添加分隔符“-”然后点击确定即可完成风管以系统类型区分图层的导出设置,


  意义:实际工程中CAD图纸可按不同系统进行分图层,方便查看,那么其他电气、管道同样也能使用上述方法进行图层的设置。

  还不了解Revit出图图层设置操作的朋友们,不要错过小编带来的这篇文章哦。
