Revit约束标准钢筋的操作方法

Revit约束标准钢筋的操作方法

编辑:小鑫 来源:互联网 时间:2020-02-09 17:38:19

  • 相关下载1

Autodesk Revit

Autodesk Revit

大小:12.22GB 语言:简体中文

类型:图像处理 等级:

立即下载 查看详情

  很多朋友都还不熟悉Revit约束标准钢筋的操作方法,下面小编就讲解Revit约束标准钢筋的操作过程,希望对你们有所帮助哦。

  放置标准钢筋形状,捕捉到相邻标准钢筋。放置、移动、拖动或复制和粘贴钢筋时约束将保留。

  单击“结构”选项卡“钢筋”面板 (钢筋)。

  单击“修改 | 放置钢筋”选项卡 “钢筋限制条件”面板 (受约束的放置)。

  在选项栏上的“钢筋形状选择器”或“钢筋形状浏览器”中,选择标准钢筋形状。放置时无法约束镫筋和箍筋钢筋。

  将钢筋放置在混凝土主体里。钢筋将捕捉并附着到其他标准钢筋。请注意,视图中平行放置的标准钢筋也将捕捉到其他平行标准钢筋。


  注: 受约束的放置仅可用于单个钢筋的放置。

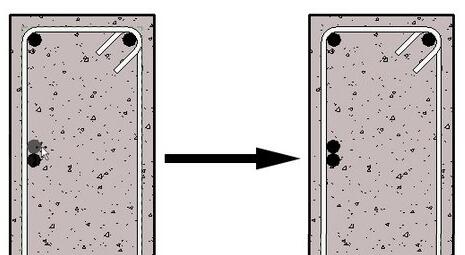

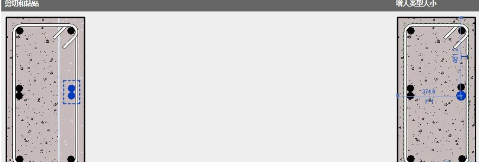

  放置钢筋后,可以移动、剪切、粘贴或更改先前约束新钢筋的钢筋类型。约束钢筋移动并相应调整,如以下示例中所示。


  如果要移除放置限值条件,请选择一个约束钢筋,然后单击“修改 | 结构钢筋”选项卡 “钢筋限制条件”面板 (受约束的放置)。

  上文就讲解了Revit约束标准钢筋的操作方法,希望有需要的朋友都来学习哦。
