  Revit管道系统分类设置错了?前段时间不少网友咨询小编有关此问题的答案,下面小编就分享Revit管道系统分类设置错了进行更改的操作方法,相信对大家会有所帮助的。

  系统分类属于软件默认的参数,是不能创建和修改的,管道有11种系统分类,风管有3种系统分类。我们只能在其基础上创建对应的类型以供使用;

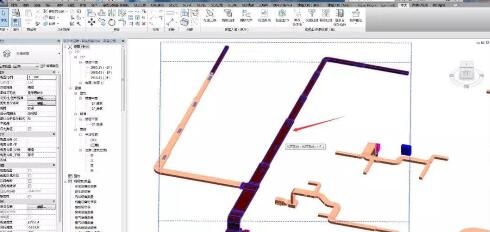

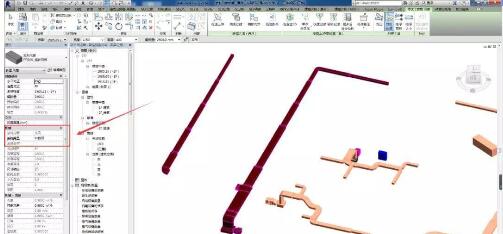

  系统分类必须在绘制图元之前就给他设置好,如果忘记设置或者设置错了怎么办,还能改吗?当然可以的。我的风管现在的系统分类是“回风”,小编要将其更改成“排风”,操作如下:

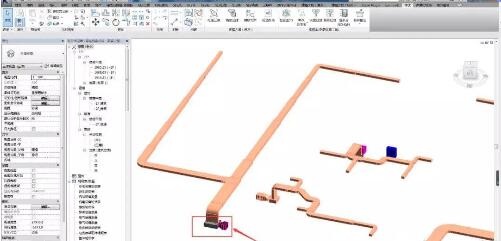

  先删除任意一段管段,重新设置好系统分类为“排风”,在删除的位置重新绘制风管;


  绘制好以后结合TAB键选中原来的回风系统,将其删除;

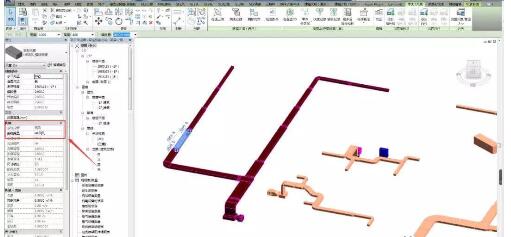

  删除以后连接的全部管道将变成新的排风系统,但与之相连的设备若连接了其他的系统,还要按照同样方法将其他系统更换成排风,整个系统就更改完了。


  还不了解Revit管道系统分类设置错了进行更改的操作方法的朋友们,不要错过小编带来的这篇文章哦。
