Revit坡道喷淋管制作教程分享

Revit坡道喷淋管制作教程分享

编辑:小葫芦 来源:互联网 时间:2020-05-08 08:30:32

  • 相关下载1

2020 官方版

Autodesk Revit2020 官方版

大小:12.22GB 语言:简体中文

类型:图像处理 等级:

立即下载 查看详情

  很多伙伴表示自己还不晓得Revit坡道喷淋管制作操作,而本节就重点介绍了Revit坡道喷淋管制作操作内容,还不了解的朋友就跟着小编学习一下吧,希望对你们有所帮助。

  1.创建辅助线:

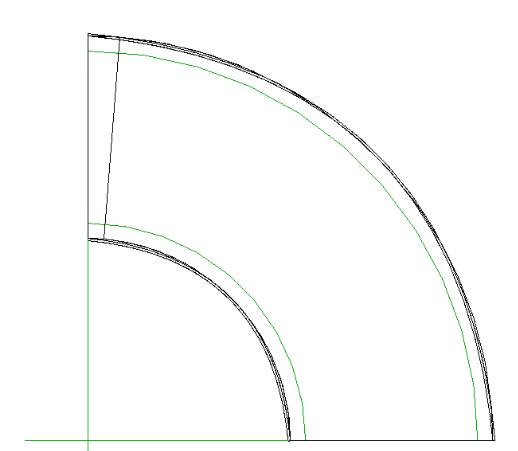

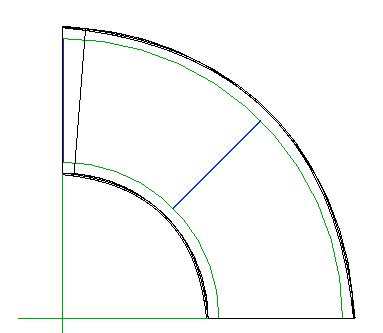

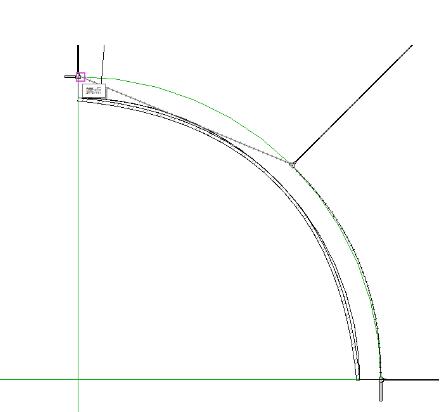

  同样我们用上一次建立的螺旋形车道模型,创建2条辅助线,来定位圆心。画一段圆弧来定位喷淋主管的位置,另外支管的末端也可以再画一条辅助线来便于定位


  2.创喷淋支管

  并在扇形线上先绘制支管(注意标高)

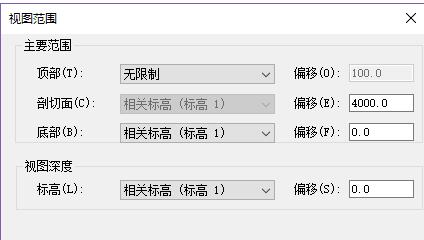

  建议将视图范围顶部范围调高一些,方便后面调整

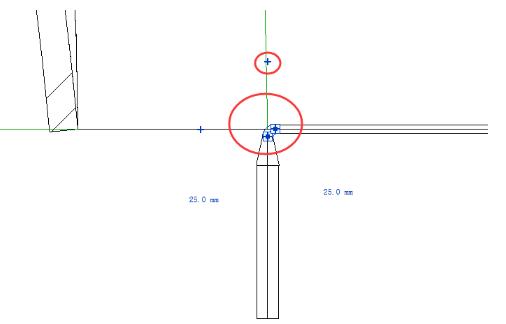

  然后在直线干管的接入位置,先将一端接入,再调大弯头的尺寸

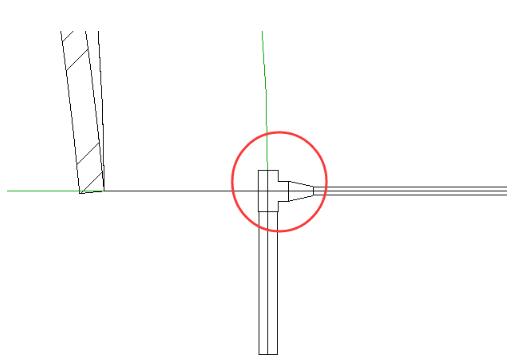

  然后点击+号控件,将弯头变为三通

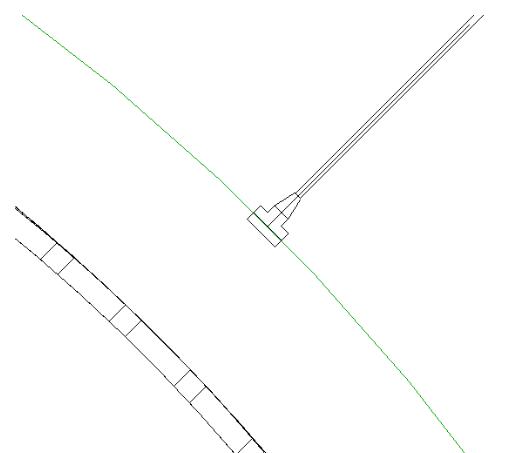

  中间的支管也先留好管件,然后将多余的管道删除


  3.连接螺旋形主管:

  接下来到了最关键的时候了,创建螺旋形主管

  在Revit中唯一可以弧形绘制,并且在空间中扭转的管道,就是“软管”了

  当然直接绘制软管是无法达到我们预期的效果的,所以才有了前面的铺垫工作

  现在只需要调整好管径,将这些管道使用“软管”功能连接起来就可以了


  提前创建好管件的话,就可以让默认的连接弧度比较接近了


  4.软管控制点调整:

  我们在三维里面查看时会发现,弧度还是有些不正确

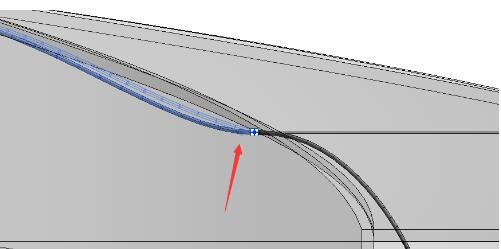

  可以通过拖拽软管的控制点来解决

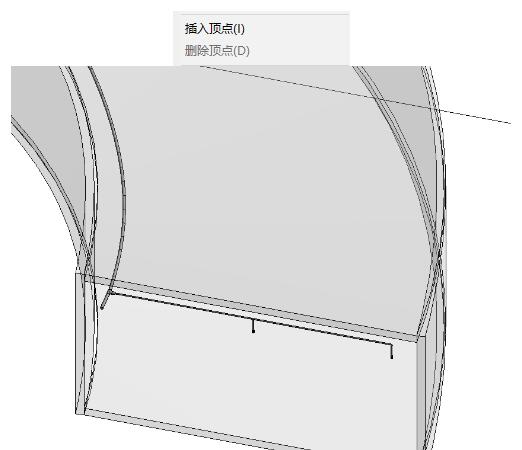

  默认两端都会有控制点,也可以通过右键选项插入顶点


  上面就是小编为大家带来的Revit坡道喷淋管制作教程,一起来学习学习吧。相信是可以帮助到一些新用户的。
