几何画板实现转动抛物线的操作方法

几何画板实现转动抛物线的操作方法

编辑:小鑫 来源:互联网 时间:2020-05-07 00:40:51

  • 相关下载1

5.0.6.5 免费版

几何画板5.0.6.5 免费版

大小:76.7MB 语言:简体中文

类型:教育教学 等级:

立即下载 查看详情

  为了让教学更有趣,方便研究图形,很多网友已经入手几何画板软件。那么话说借助几何画板如何实现转动抛物线呢?操作方法如下讲述。

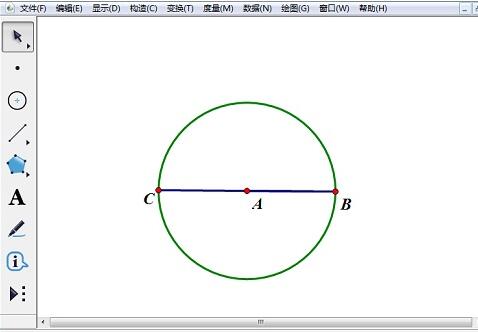

  1.使用“点工具”绘制出点A和点B,依次选中点A、B,选择“构造”—“以圆心和圆周上绘圆”命令,绘制出一个圆。选中点A与点B,单击“构造”——“直线”,直线与圆相交于点C。隐藏直线,绘制出线段BC、AB。

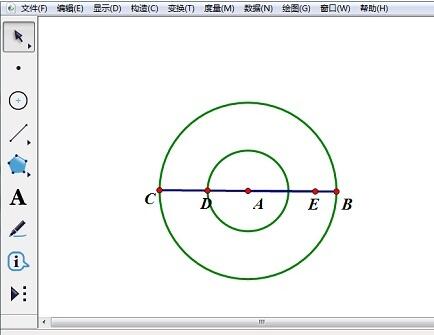

  2.在线段CB上取点D、E,使D点位于点A的左侧。依次选中点A、D,选择“构造”—“以圆心和圆周上绘圆”命令。绘制出一个小圆。

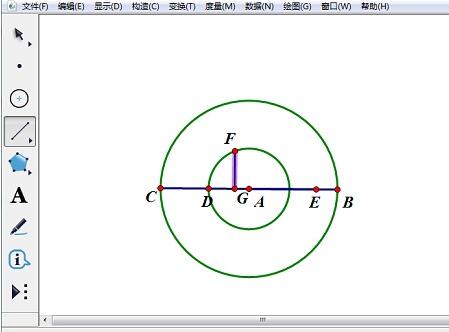

  3.利用“点工具”在小圆上任取一点F,过F作线段BC的垂线,垂足为G。将直线隐藏,绘制出线段FG。

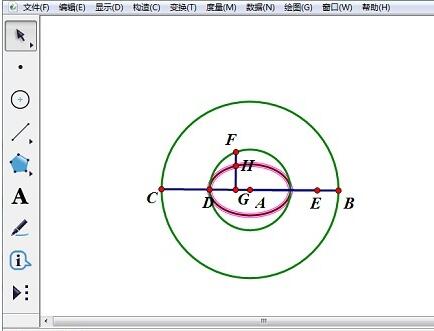

  4.任取线段FG上的一点H,选中点F和点H,选择“构造”——“轨迹”,绘制点F在移动时点H的轨迹。

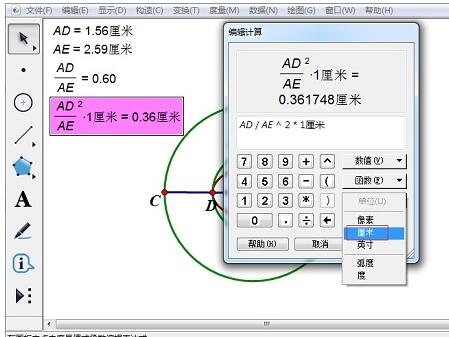

  5.分别选中A点与D点,单击“度量”——“距离”,同样度量A点与E点的距离,选择“数据”——“计算”,依次点选度量值,算出两者的比值。采用相同方法,在“数据”——“计算”,依次点选比值、“^”、“2”、“*”“1”,在单位按钮中选择“厘米”,确定。

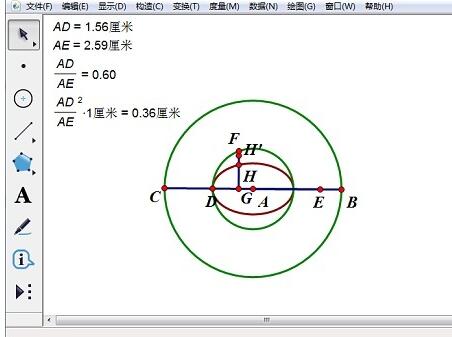

  6.选择最后一步的计算结果,点击“变换”——“标记距离”,选中点H,单击“变换”——“平移”,将点H依据标记距离,按照90度的方向移动得到点H’。

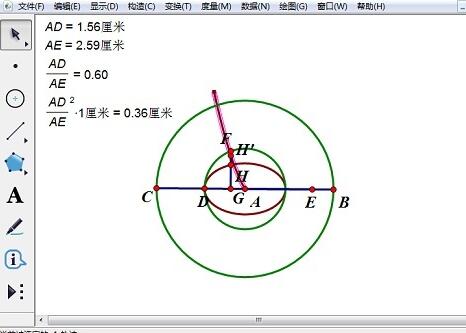

  7.选中点D、点H’,单击“构造”——“轨迹”,绘制出点D运动时,H’的运动轨迹。

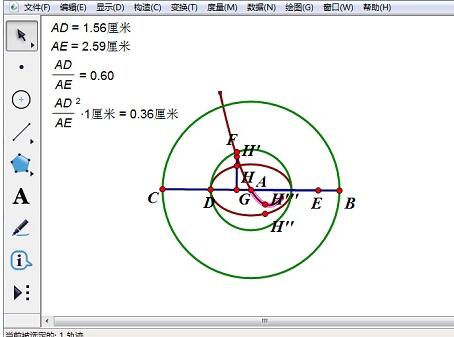

  8.双击A点标记为旋转中心,选中点H,单击“变换”——“旋转”,将点H绕点A旋转180度,得到点H”,选中点H”,选择“变换”——“平移”,“标记距离”,“固定角度90度”平移,得到点H’’’选中点H”’和点D,单击“构造”——“轨迹”,

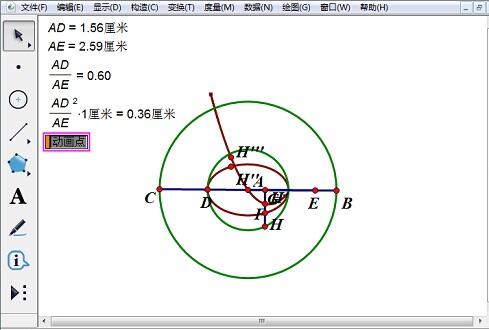

  9.选中点F,选择“编辑”—“操作类按钮”—“动画”命令,绘制出点F运动的按钮,按下按钮抛物线就会转动起来。


  还不了解几何画板实现转动抛物线的操作方法的朋友们,不要错过小编带来的这篇文章哦。
