Revit中新添参数不能标记的处理操作讲解

Revit中新添参数不能标记的处理操作讲解

编辑:小鑫 来源:互联网 时间:2020-05-07 01:33:58

  • 相关下载1

2020 官方版

Autodesk Revit2020 官方版

大小:12.22GB 语言:简体中文

类型:图像处理 等级:

立即下载 查看详情

  Revit中新添参数不能标记怎么处理呢?许多伙伴还不了解,不过没关系,下面小编就分享了Revit中新添参数不能标记的处理操作方法,希望有需要的朋友都来共同学习哦。

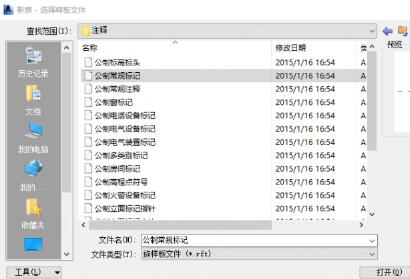

  1、新建一个公制常规标记族,如果本身有所需类别的标记族样板,可直接选择对应的标记族样板,

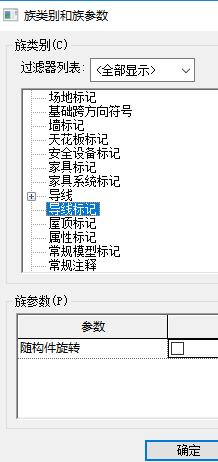

  2、打开后首先将其族类别改为所需要的类别,这里是在导线中添加的共享参数,因此选择的是“导线标记”类别,

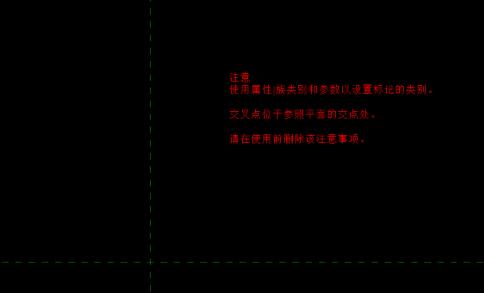

  3、确定后,首先将样板中的注意事项文字删除,


  4、点击“创建”选项卡中的“标签”命令,

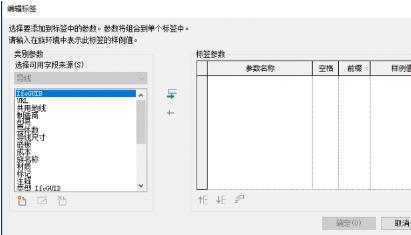

  5、在合适位置点击鼠标,放置标签,此时会弹出“编辑标签”对话框,

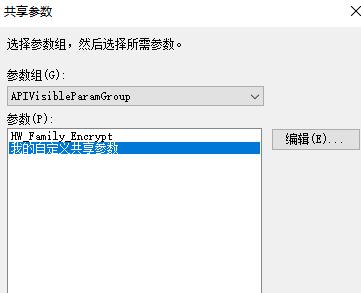

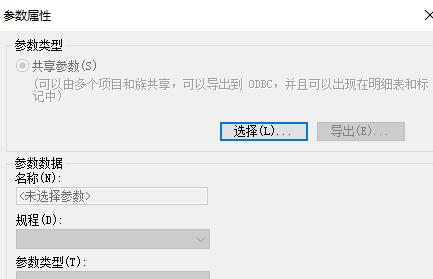

  6、可以注意到,左边所列出的参数是没有自定义的共享参数。需要点击左下角的“添加参数”按钮,将添加到了项目中的共享参数添加到此处,

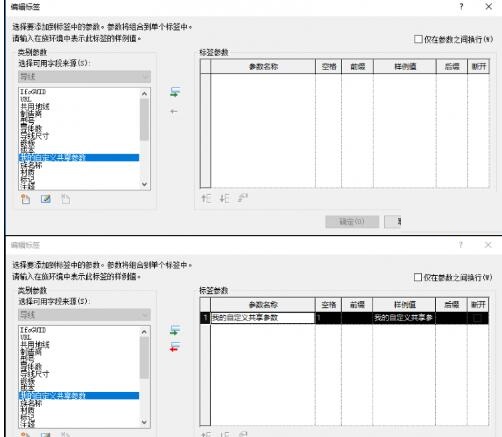

  7、选中此参数后点击“将参数添加到标签”,将其添加到标签中。确定后即完成了标记的制作,


  8、保存并将其载入到项目中后,即可对相应类别的构件进行标记。


  意义:在对构件进行标记过程中,有些信息的添加,需要自己创建相关参数。此时若使用常规项目参数作进行添加,则会遇到没有相应的标记可以使用。可以使用共享参数,将共享参数添加到相关构件,并创建相应的标记族,如上文中,使用共享参数作为标签,则可实现显示相关信息的目的。

  快来学习学习Revit中新添参数不能标记的处理操作内容吧,一定会帮到大家的。
