Revit使用幕墙巧做瓦屋顶的操作教程

Revit使用幕墙巧做瓦屋顶的操作教程

编辑:小鑫 来源:互联网 时间:2020-05-07 01:39:04

  • 相关下载1

2020 官方版

Autodesk Revit2020 官方版

大小:12.22GB 语言:简体中文

类型:图像处理 等级:

立即下载 查看详情

  操作Revit时,很多网友表示还不会使用幕墙巧做瓦屋顶,其实操作非常简单,这里笔者就为大伙提供Revit使用幕墙巧做瓦屋顶的操作教程,有需要的朋友不要错过哦。

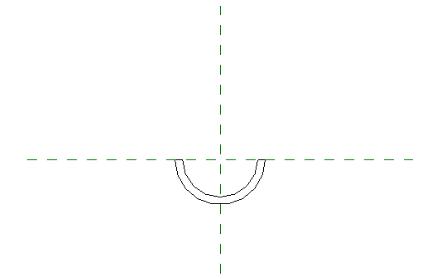

  1、建瓦族备用,打开公制轮廓-竖梃族样板,并绘制瓦轮廓,

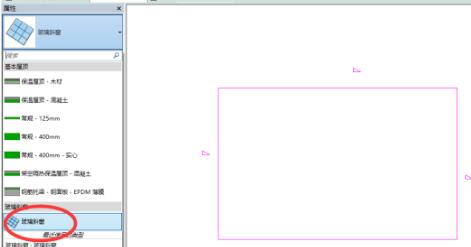

  2、新建一个项目,在项目中使用迹线屋顶绘制出一个矩形坡屋顶,并将属性改为玻璃斜窗,

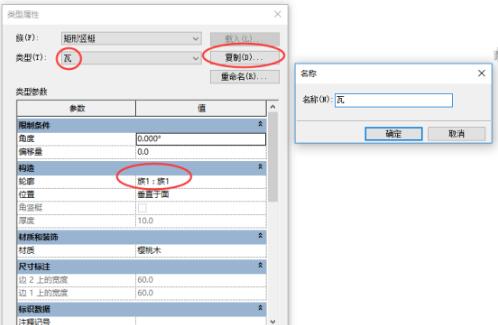

  4、将瓦族载入到项目中,在建筑选项卡下选择竖梃,编辑矩形竖梃,**类型改为瓦,将轮廓改为族1,也就是瓦族,

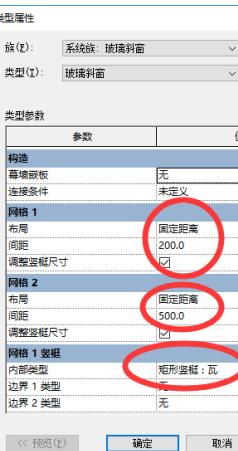

  5、选择玻璃斜窗,将网格改为固定距离,网格1间距改为200,网格2改为500,网格1竖梃“内部类型”改为刚才创建的瓦,

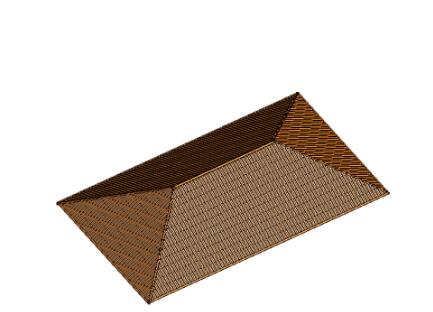

  6、点击确认后效果如图。


  意义:在遇到繁多且简单的构件放置,可以通过创建族,并配合系统构件进行快速创建,省去繁杂的放置过程,节省时间。

  还不了解Revit使用幕墙巧做瓦屋顶的相关操作的朋友们,不要错过小编带来的这篇文章哦。
