Revit设置特定角度的管件绘制管路的图文步骤

Revit设置特定角度的管件绘制管路的图文步骤

编辑:小鑫 来源:互联网 时间:2020-05-07 09:43:32

  • 相关下载1

Autodesk Revit

Autodesk Revit

大小:12.22GB 语言:简体中文

类型:图像处理 等级:

立即下载 查看详情

  有的网友才刚刚在自己的电脑上安装Revit这款软件,操作过程里,表示对设置特定角度的管件绘制管路的操作还存在疑惑,那么话说Revit如何设置特定角度的管件绘制管路呢?图文步骤如下讲述。

  打开“机械设置”,可以通过点击“管理”选项卡下“MEP设置”打开,或者直接点击系统选项卡下机械设备面板下面的斜三角打开机械设置对话框,展开管道找到“角度”节点;


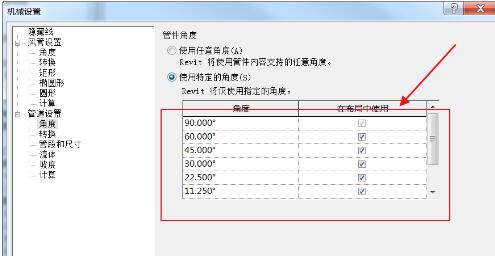

  我们会看到在使用特定的角度栏中只勾选了90°和45°,所以我们对于其他的角度的连接是没办法生成模型的。

  只需选择使用任意角度即可根据实际情况任意角度连接管道,但是需要注意,任意角度连接的管道可能会存在一些管件变成非标件,与实际施工情况不符,这里最好选择“使用特定的角度”,然后将软件预设的其他角度全部勾选,这样就没问题了,(90°为必选项,所以不可取消勾选)

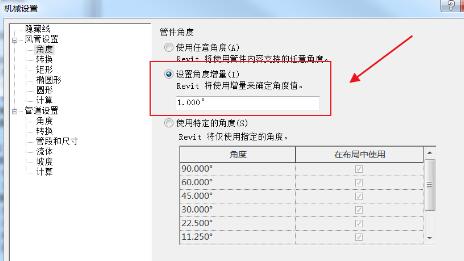

  同理,风管和电缆桥架也可以对连接件进行角度的设置,不同的是,风管、电缆桥架和线管可以设置角度增量来确定角度值。


  上面就是小编为大家讲解的Revit设置特定角度的管件绘制管路的图文步骤,一起来学习学习吧。相信是可以帮助到一些新用户的。
