几何画板制作任意方向的坐标系的操作教程

几何画板制作任意方向的坐标系的操作教程

编辑:小安 来源:互联网 时间:2020-05-09 02:28:47

  • 相关下载1

5.0.6.5 免费版

几何画板5.0.6.5 免费版

大小:76.7MB 语言:简体中文

类型:教育教学 等级:

立即下载 查看详情

  现在很多伙伴那会借助几何画板来做课件,有时艺用到的直角坐标系方向是不固定的,方向需做调整。那么在几何画板中如何绘制出一个可以调整任意方向的坐标系呢?这里笔者就提供几何画板制作任意方向的坐标系的操作教程,希望可以帮助到有需要的朋友。

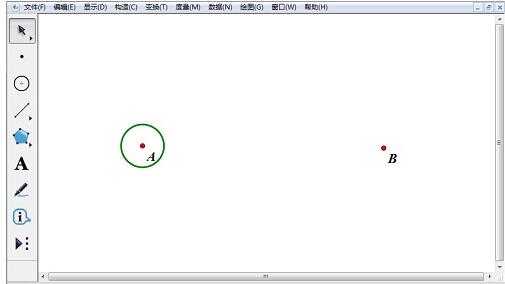

  1.选择“点工具”绘制出点A和点B。选中点A,选择“变换”——“平移”命令,采用默认参数设置即可,得到点A’。依次选中点A、A’,选择“构造”——“以圆心和圆周上点绘圆”命令。选中A’按下“Ctrl+H“隐藏点A’。

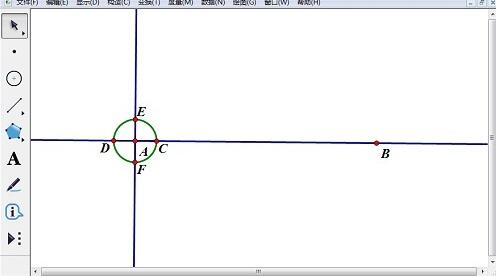

  2.选中点A、B,选择“构造”——“射线”命令。使射线与圆相交于点C。绘制射线CA,使CA与圆相交于点D。选中点A和线段AB,选择“构造”—“垂线”命令。使垂线与圆分别相交于点E和F。

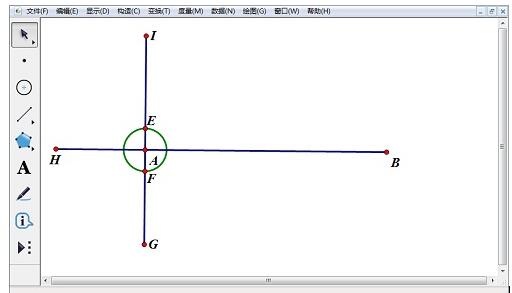

  3.隐藏垂线EF和射线CD,构造射线AF、AE、AD。在射线AF、AE、AD上分别取一点G、H、I,隐藏点C、D和射线AB、AD、AF、AE,构造线段HB、GI。

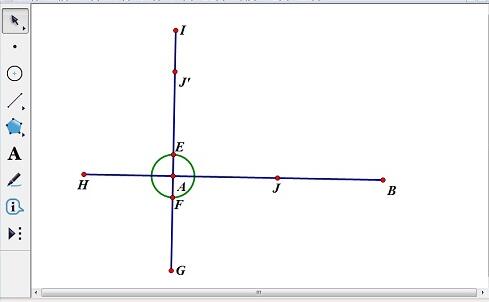

  4.在线段AB上绘制一点J,双击点A,设置为标记中心。选中点J,选择“变换”—“旋转”命令,采用默认数值选项。得到点J’。

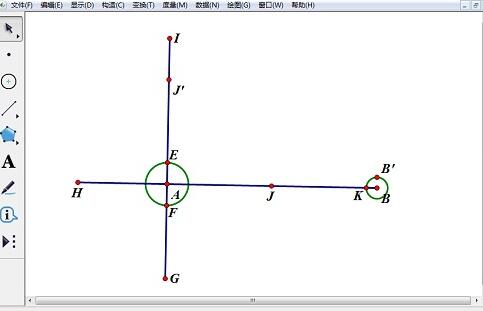

  5.选中点B,选择“变换”——“平移”命令,“固定距离”设置为0.5厘米,其余采用默认数值即可。这样得到了B’点。依次选中点B、B’,选择“构造”——“以圆心和圆周上点绘圆”命令,使圆与线段AB相交于点K。

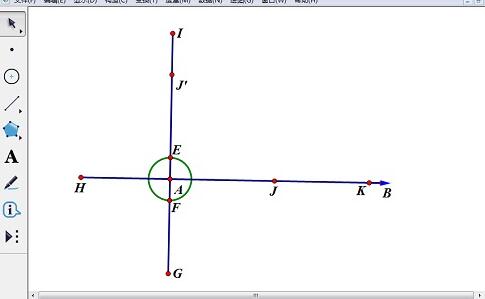

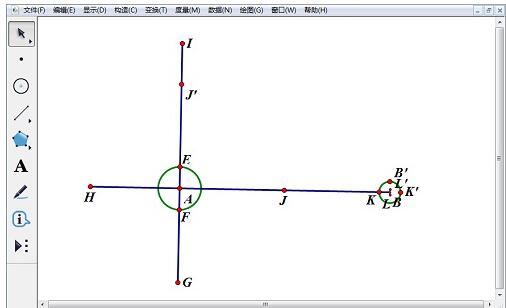

  6.双击点B,将B标记为中心。选中点K,选择“变换”——“平移”命令,将角度旋转角度设置为180度即可。这样得到了K’点。双击点K’,将K’标记为中心。选中点B,选择“变换”——“平移”命令,将角度旋转角度设置为15度即可。得到点L。双击线段AB,将线段AB标记为镜面,选中点L,选择“变换”——“反射”命令,得到点L’。

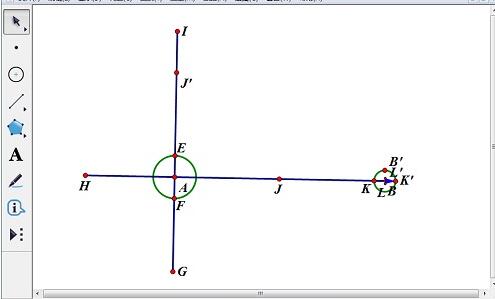

  7.选中点L、L’、K’,选择“构造”——“三角形内部”命令,用蓝色填充这个三角形。右键三角形,选择“属性”,将透明度修改为100%。


  8.选择点B’、L、L’、K、K’以及过B’的圆,选择“显示”—“隐藏对象”命令。

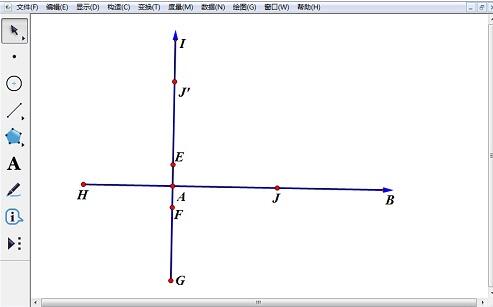

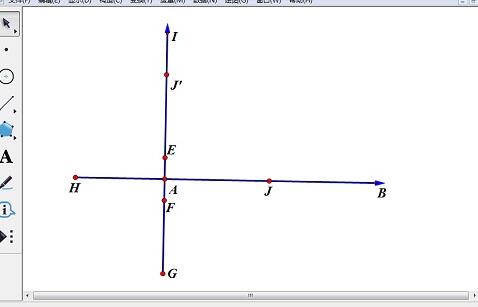

  9.重复6—8步骤的操作,在点I出也可以绘制出一个蓝色箭头。选中以A为圆心的圆,选择“显示”—“隐藏圆”命令。


  10.选中整个坐标系,点击“自定义工具”按钮下的“创建新工具”命令。在对话框中输入名称。在下级菜单中就多了一行新的命令。只要选中这个新的命令,在画板上拖拽鼠标,就会出现一个直角坐标系,并且可以任意调整坐标的方向了。


  上文就讲解了几何画板制作任意方向的坐标系的操作过程,希望有需要的朋友都来学习哦。
