  Revit构件中强参照的线还是捕捉不到?很多朋友操作Revit时遇到了此问题,为此,今日小编就讲解了Revit构件中强参照的线还是捕捉不到的处理操作内容,希望对你们有所帮助哦。

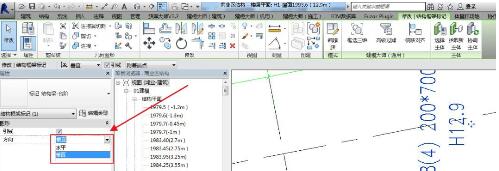

  如图所示,管件四通族中已经添加了水平和竖直的强参照线,小编想要将其对齐到管道,但还拾取不到,怎么办?

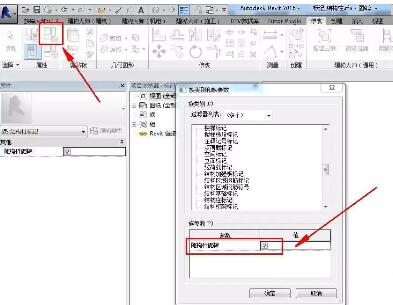

  进入到族编辑环境中,查看作为参照的模型线的“可见性图形设置”,如图所示,因为我将其设置在粗略和中等模式下显示,将精细模式勾选,载入到项目中,结果还是不行;但是将项目中的视图精细模式改为粗略或中等的时候,能捕捉到参照线了,软件是否设置了只能在粗略或中等模式下才可以捕捉到模型线,影响我们能否拾取到参照线的因素到底是什么还有待验证;但是当我们遇到类似的问题时,可以将项目中视图精细程度切换为粗略或中等模式,是一定可以拾取到我们定义的参照线的。


  上文就讲解了Revit构件中强参照的线还是捕捉不到的处理操作过程,希望有需要的朋友都来学习哦。
