Revit自定义立面视图与项目方向保持一致的操作方法

编辑:小靖子 来源:互联网 时间:2020-05-09 06:38:53

  • 相关下载1

2020 官方版

Autodesk Revit2020 官方版

大小:12.22GB 语言:简体中文

类型:图像处理 等级:

立即下载 查看详情

  对刚学习Revit软件的小伙伴而言,自定义立面视图与项目方向保持一致可能还有点难度,那么该怎么办呢?下面就是小编带来的Revit自定义立面视图与项目方向保持一致的操作方法。

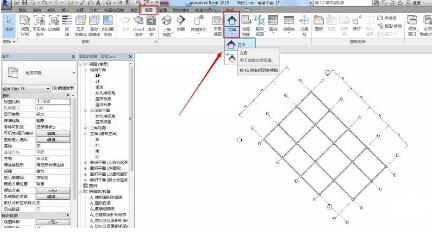

  点击“视图”选项卡“创建”面板中的“立面”命令,单击下拉三角形展开,选择“立面”;

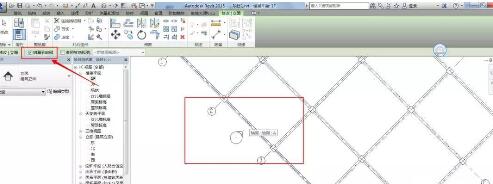

  勾选选项栏中的“附着到轴网”,此时新建的立面视图将会自动捕捉到轴网,并垂直于轴网放置;


  打开新建的立面视图便可以看到项目模型当前面的正视图。

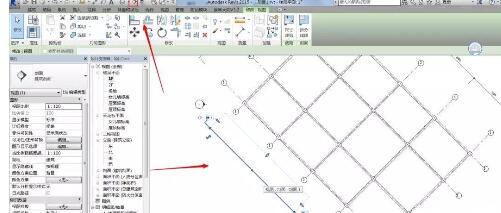

  选择快速访问工具栏的“剖面”工具,平行于项目模型的方向上绘制剖面,然后到剖面中查看视图。

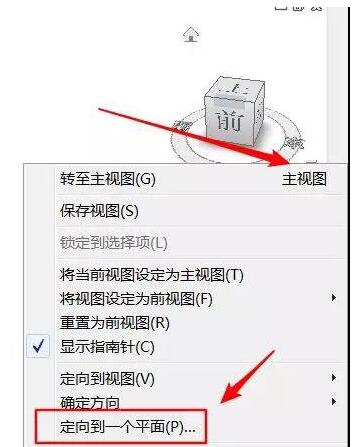

  若想在三维视图中查看呢该怎么调整?打开三维视图,点击“Viewcube”下方的三角形展开,选择“定向到一个平面”,然后拾取模型中一个平面即可转到相应的视图平面(如果模型中没有可拾取的平面,可先在楼层平面视图中绘制一个参照平面)。


  上文就讲解了Revit自定义立面视图与项目方向保持一致的操作方法,希望有需要的朋友都来学习哦。
