几何画板构造正方形的渐开线的详细步骤

几何画板构造正方形的渐开线的详细步骤

编辑:小靖子 来源:互联网 时间:2020-05-11 10:49:41

  • 相关下载1

几何画板

几何画板

大小:76.7MB 语言:简体中文

类型:教育教学 等级:

立即下载 查看详情

  有的朋友刚刚入手几何画板这款软件,操作过程里表示还不了解构造正方形的渐开线的操作,为此,下面小编就分享了几何画板构造正方形的渐开线的详细步骤,有需要的朋友来下文看一看吧。

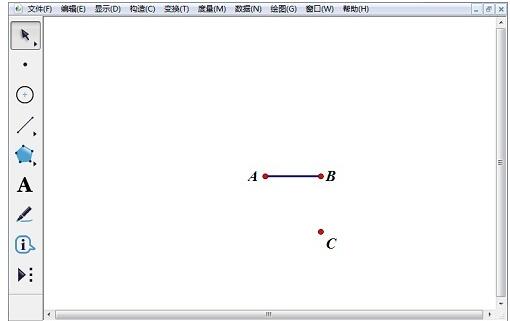

  1、绘制线段AB,双击点B标记为中心,选定点A,“变换”——“旋转”,90°,得到点C。

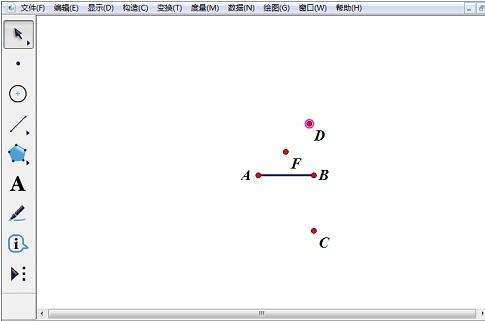

  2、在线段AB的上方,绘制一点F,双击点F标记为中心,选定点B,“变换”——“旋转”,90°,得到点D。

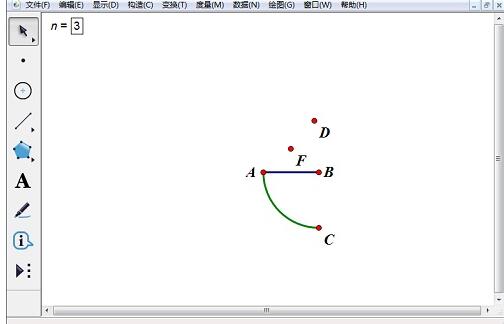

  3、选择“数据”——“新建参数”,标签为n,数值为3,单位无,确定。选定点B、A、C,“构造”——“圆上的弧”,构造弧AC。

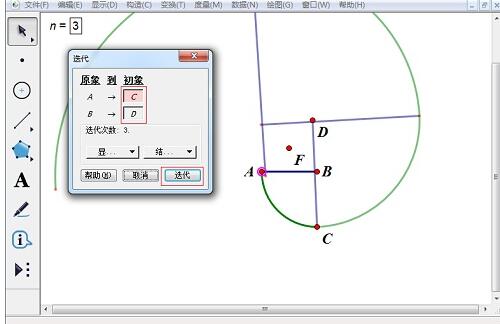

  4、选定点A、B和参数n,“变换”——按住shift键——“深度迭代”, A的初象是C,B的初象是D。

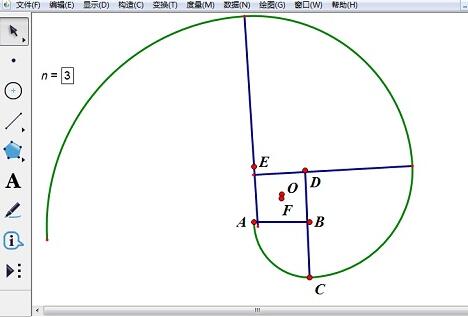

  5、双击点A标记为中心,选定点B,“变换”——“旋转”,90°,得到点E。双击点B标记为中心,选定点E,“变换”——“缩放”,1/2,得到点O。

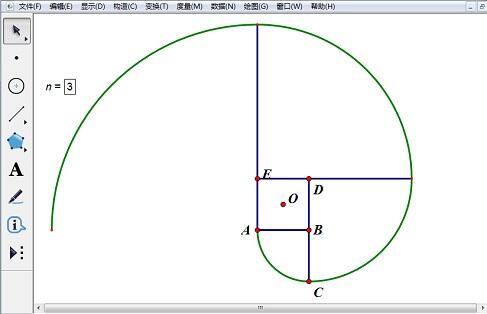

  6、选定点F和点O,选择“编辑”——“合并点”,渐开线构造完成。


  上文就讲解了几何画板构造正方形的渐开线的详细步骤,希望有需要的朋友都来学习哦。
