借助几何画板构造质感圆锥体的操作流程

借助几何画板构造质感圆锥体的操作流程

编辑:小靖子 来源:互联网 时间:2020-05-11 03:03:29

  • 相关下载1

5.0.6.5 免费版

几何画板5.0.6.5 免费版

大小:76.7MB 语言:简体中文

类型:教育教学 等级:

立即下载 查看详情

  还不会借助几何画板构造质感圆锥体?有很多朋友会被相关操作困惑住,所以小编就带来了借助几何画板构造质感圆锥体的操作教程,有需要的朋友就跟小编一起来学习一下吧。

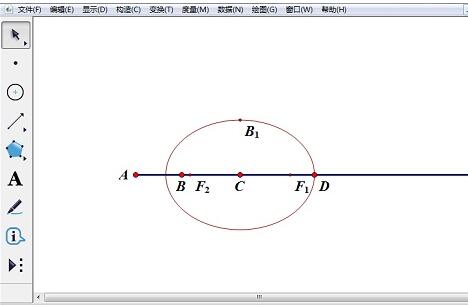

  1.构造椭圆。构造水平射线 AB,点住自定义工具图标,选“圆锥曲线 A”中的“椭圆(中心+顶点)”,在射线 AB上依次点C和D两个点,构造椭圆。

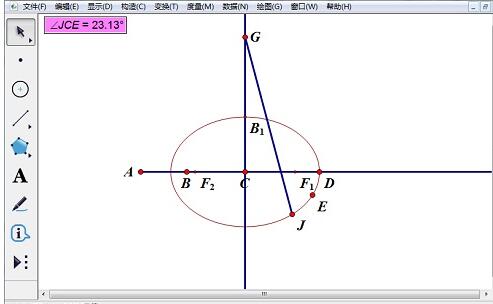

  2.构造点和线段。在椭圆上任意构造点两点E和J。选中点C构造射线 AB过C点的垂线,利用点工具在垂线上构造点G,构造线段 GJ。依次选定点 J、C、E,“度量——“角度”。

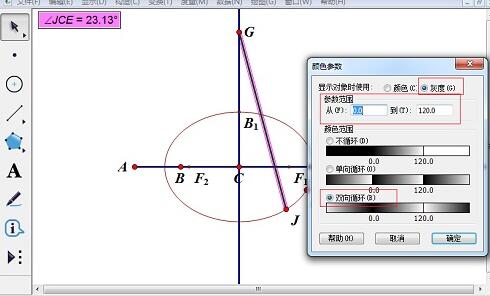

  3.设置颜色参数。选定线段 GJ和角度度量值,“显示”——“颜色”——“参数”——“灰度”,“参数范围”选0到120,勾选“双向循环”。(这两个值决定角度多大开始到多大结束,线段颜色由黑到白双向循环转变)

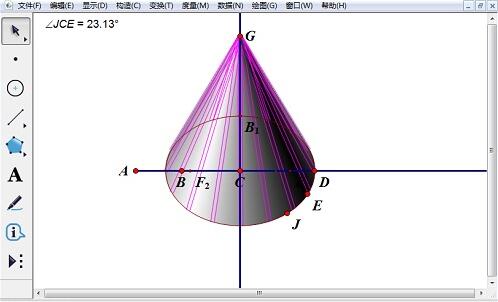

  4.绘制圆锥轨迹。选定线段 GJ和点J,“构造”——“轨迹”,得到立体图形圆锥。右键轨迹,“属性”——“绘图”——“采样数量”修改为 1500或者更大数字。(不宜过大)

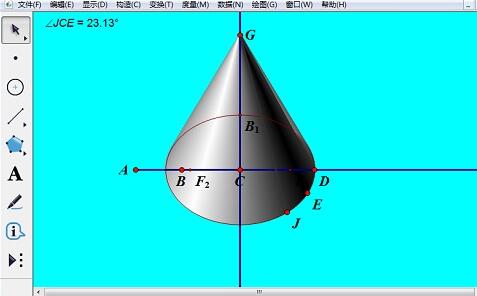

  5.设置颜色。选择“编辑”——“预置”——“颜色”,改变画板绘图区域背景颜色,能使得图形更有层次感。

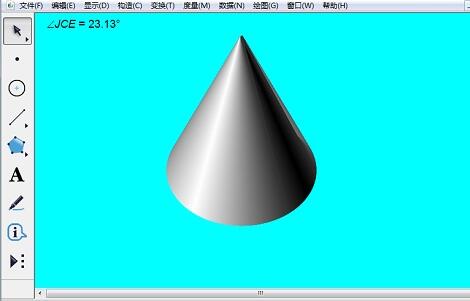

  6、隐藏各种不必要对象,完成。


  提示:改变点B1的位置,可以调整圆锥底面的椭度。改变点D和G的位置,可以改变圆锥的大小。改变点 E的位置,可以微调圆锥投影光线方向。

  上文就讲解了借助几何画板构造质感圆锥体的操作流程,希望有需要的朋友都来学习哦。
