Revit根据项目要求来拆分的操作教程

Revit根据项目要求来拆分的操作教程

编辑:小安 来源:互联网 时间:2020-05-12 09:58:08

  • 相关下载1

Autodesk Revit

Autodesk Revit

大小:12.22GB 语言:简体中文

类型:图像处理 等级:

立即下载 查看详情

  有的朋友还不熟悉Revit软件,操作时还不会根据项目要求来拆分,其实很简单的,下面小编就分享Revit根据项目要求来拆分的操作教程,希望对你们有所帮助哦。

  根据项目要求来拆分,机电模型分:给排水,暖通,电气,三大类,以电气为例,其他专业操作同。这一技巧也为平时有不同的需求,需要单专业模型时,分离模型上带来方便。主要分为两大部分:成组和保存。

  一、成组

  现根据某项目图拆分,根据各专业创建视图平面,

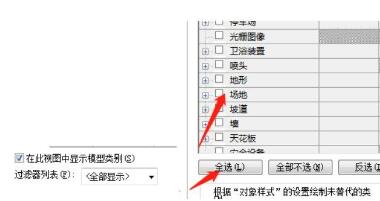

  1、电气成组:打开某项目切换到三维视图,打开“可见性/图形替换”对话框,切换至“模型类别”选项卡下,“过滤器列表”中选择“全部显示”,点击“全选”所有并全部取消勾选,点击“确定”,

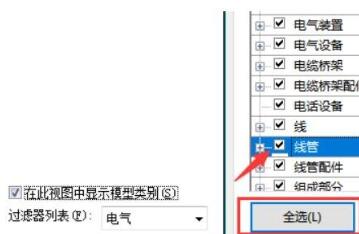

  2、“过滤器列表”中选择“电气”,全部勾选,点击“确定”,如图所示,并核查一下把不是电气的构件隐藏。

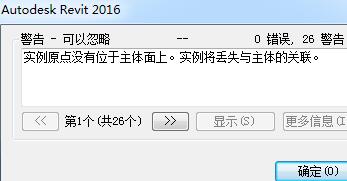

  3、选择所有电气构件,点击“修改”选项卡“创建组”命令,会提示出现以下错误,是由于有部分构件是基于主体放置,会失去与主体的关联,点击“确定”,


  4、继续弹出对话框“创建模型组”对话框,名称改为“电气”,

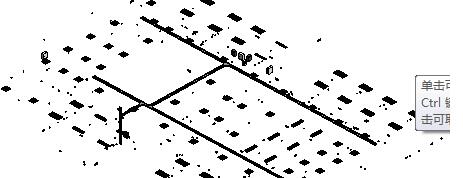

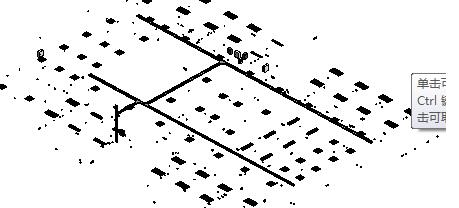

  5、在项目浏览器中相对应的三维视图名称改为电气拆分,修改完成后相对应的视图效果如图所示。


  6、其他专业的拆分可根据上述步骤进行修改,可修改相对应专业需要的平面视图、立面视图、剖面视图及三维视图。

  二、保存

  1、成组的总模型要保存一份,在原模型的基础上,依次去保存成组模型,完成拆分。比如保存电气模型的时候要把给排水,消防,暖通都要**,并**未使用项,建模的过程中有许多未使用项,为了减少内存要**这些未使用项,


  2、命名为“xxxx项目二层电气拆分”,以此类推。此项目的机电模型拆分就完成了,最终文件夹格式如图所示。


  意义:通过对专业模型的拆分,可以很方便的进行各专业的模型出图及模型的修改,合理运用。

  上面就是小编为大家带来的Revit根据项目要求来拆分的操作教程,一起来学习学习吧。相信是可以帮助到一些新用户的。
