  如何绘制长宽比是2:1的矩形的呢?试试几何画板软件吧,下面就是小编带来的几何画板绘制长宽比是2:1的矩形的详细教程,有需要的朋友赶紧来了解下吧。

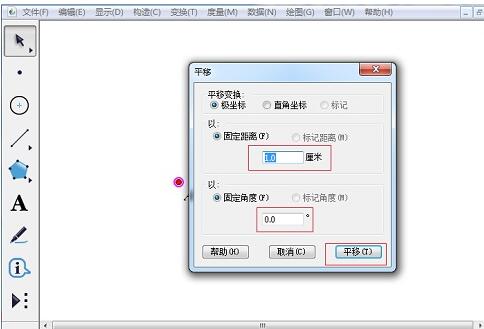

  1.构造点并将之平移。利用“点工具”任意构造一点A,选定点A,点击“变换”——“平移”,按极坐标方式,平移1cm,固定角度0°得到A’。

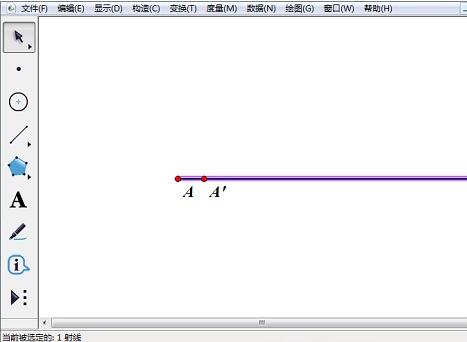

  2.构造射线。先选中A点,再选中A’点,在“构造”菜单中选择“射线”构造射线AA’。

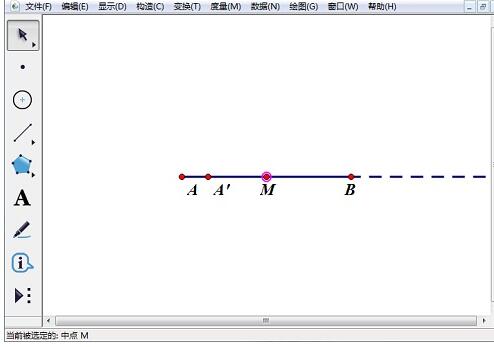

  3.构造线段和中点。在射线上任取一点B,利用线段直尺工具连接AB。选定线段AB,单击“构造”——“中点”(快捷键Ctrl+M)。

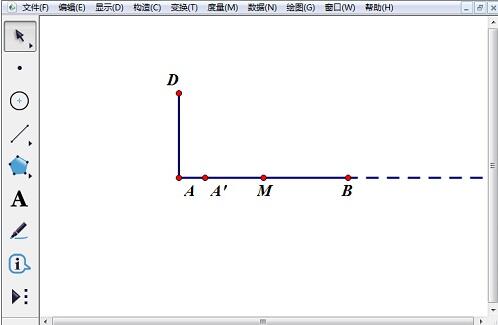

  4.构造矩形的顶点和宽。双击点A标记中心,选定中点M,“变换”——“旋转”——“90°”,得到点D。利用线段工具构造线段AD。

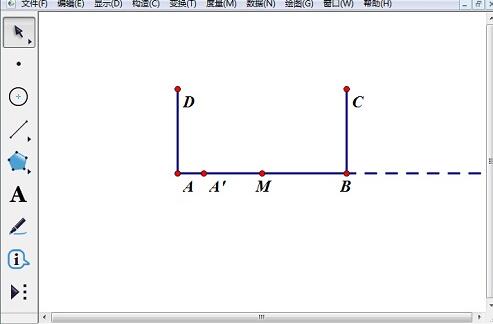

  5.构造矩形的宽和顶点。选中点A和点B,选择“变换”——“标记中心”。选中线段AD和点D,选择“变换”——“平移”,得到线段BC。

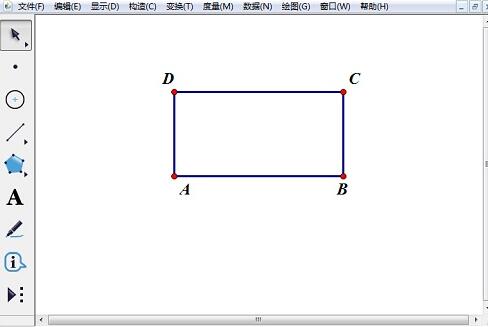

  6.绘制矩形。利用线段工具构造线段CD。将射线及A’点M点隐藏,得到如图所示的矩形。


  上面就是小编为大家带来的几何画板绘制长宽比是2:1的矩形的详细教程,一起来学习学习吧。相信是可以帮助到一些新用户的。
