几何画板绘制凸透镜的详细步骤

几何画板绘制凸透镜的详细步骤

编辑:小靖子 来源:互联网 时间:2020-05-14 01:32:37

  • 相关下载1

5.0.6.5 免费版

几何画板5.0.6.5 免费版

大小:76.7MB 语言:简体中文

类型:教育教学 等级:

立即下载 查看详情

  有的朋友使用几何画板不久,表示还不晓得绘制凸透镜的操作,为此,下文就讲述了几何画板绘制凸透镜的详细步骤,有需要的朋友来下文看一看吧。

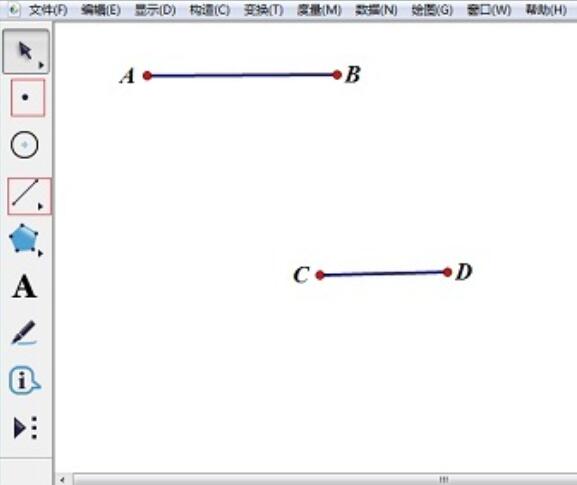

  1.构造线段。选择“线段工具”绘制线段AB。选择“点工具”画出点C、点D,并构造出线段CD。

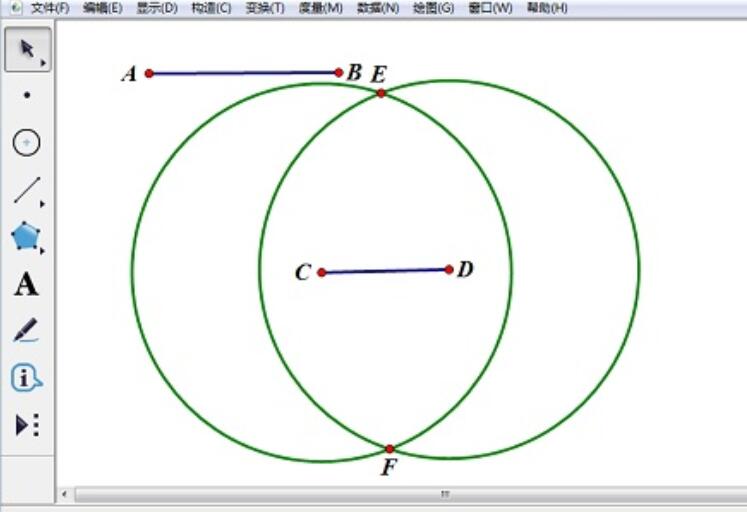

  2.构造圆。选中线段AB和点C,选择“构造”—“以圆心和半径绘圆”命令,做出圆C。同样方法绘制出圆D。两圆交点为点E、点F。

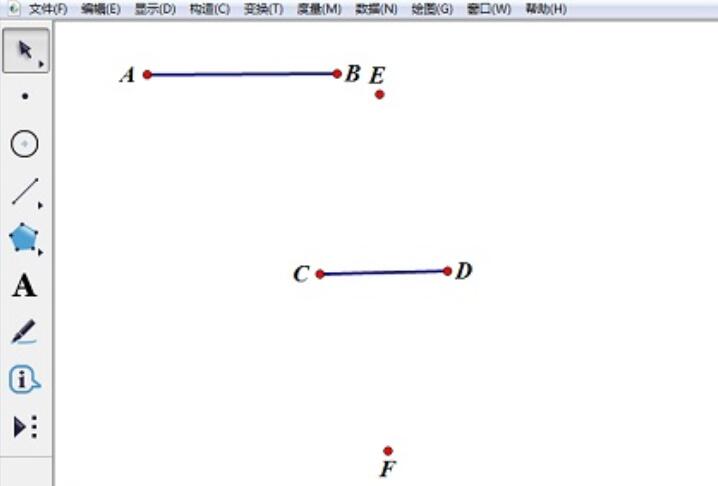

  3.隐藏两圆。选中圆C和圆D,选择“显示”—“隐藏圆”命令。


  4.构造圆弧。依次点击点E、点C、点F,选择“构造”—“过三点的弧”命令,做出弧ECF。同样方法做出弧EDF。

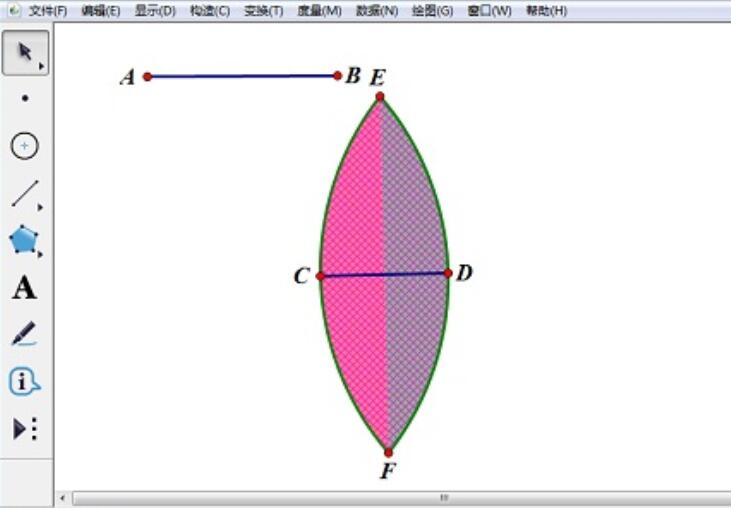

  5.构造弧内部绘制出凸透镜。选中两个弧,选择“构造”—“弧内部”—“弓形内部”命令。凸透镜绘制完成。


  以上这里为各位分享了几何画板绘制凸透镜的详细步骤。有需要的朋友赶快来看看本篇文章吧。
