Revit创建轴网斜标头族的详细教程

Revit创建轴网斜标头族的详细教程

编辑:小安 来源:互联网 时间:2020-06-01 03:36:54

  • 相关下载1

2020 官方版

Autodesk Revit2020 官方版

大小:12.22GB 语言:简体中文

类型:图像处理 等级:

立即下载 查看详情

  现在很多朋友才接触Revit软件,不过部份朋友还不清楚创建轴网斜标头族的操作,所以下面小编就带来了Revit创建轴网斜标头族的详细教程,一起来看看吧!

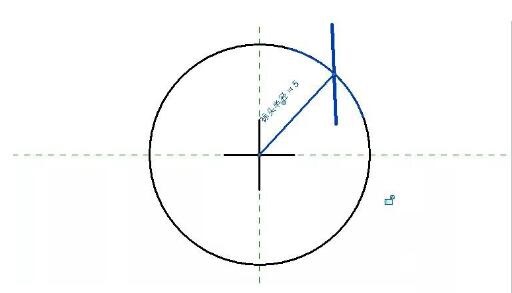

  1、打开Revit,新建族,选择注释文件夹里面的“公制轴网标头”族样板,进入族编辑环境先删除样板中的注意事项和虚线;点击“创建”选项卡下的“直线”工具,先绘制圆形标头线,选中绘制好的直线,勾选中心标记可见,将圆形对齐锁定在水平竖直参照面上,并为圆半径添加类型尺寸标签参数;命名为“标头半径”;

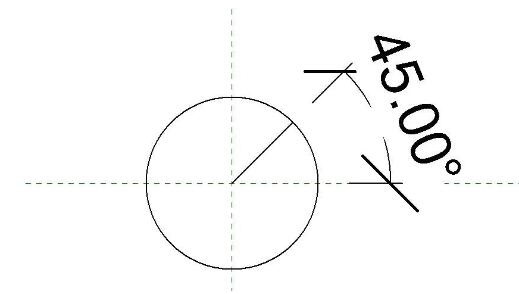

  2、绘制斜线,先从圆心开始绘制45度直线,并将直线起点对齐锁定在圆形位置,标注角度值并锁定,另一侧直线按同样的方法绘制好;

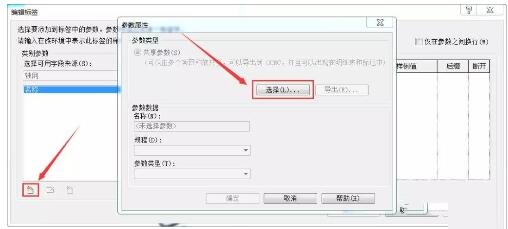

  3、点击“创建”选项卡下的“标签”工具,点击放置,弹出“编辑标签”对话框,这里来新建两个共享参数:主轴网、副轴网;

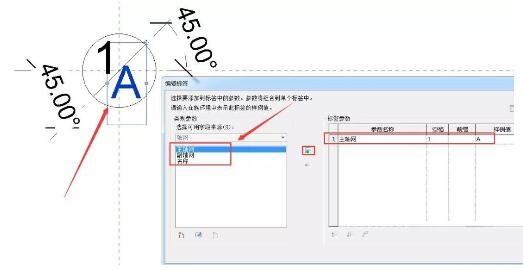

  4、将两个标签添加到标头中并适当调整位置及大小(点选标号单击编辑类型,在类型属性对话框中将背景修改为“透明”,在项目中将不显示文字的背景区域);

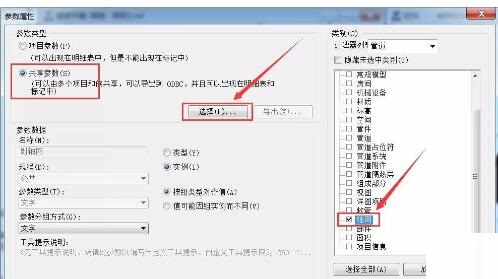

  5、将轴网标头族进行保存,并载入到项目中,使用过程中会发现轴号显示两个问号,并且不能进行编辑,此时还需要将共享参数在项目中创建出来,才能被识别到进行关联;点击管理选项卡下的项目参数,添加刚刚创建的两个共享参数,并选择对应的类别为“轴网”;此时便可以对轴号进行编辑;


  6、绘制出的斜标头轴网有时候主标头跟副标头跟图纸是相反的,出现这样问题是因为绘制轴网的顺序反了,重新从反方向绘制轴网即可。

  以上这里为各位分享了Revit创建轴网斜标头族的详细教程。有需要的朋友赶快来看看本篇文章吧。
