caxa制作圆锥展开图的操作流程讲解

caxa制作圆锥展开图的操作流程讲解

编辑:小禾 来源:互联网 时间:2020-06-05 02:02:32

  • 相关下载1

 2013 64位/32位免费版

caxa实体设计 2013 64位/32位免费版

大小:90.2MB 语言:简体中文

类型:图像制作 等级:

立即下载 查看详情

  最近很多网友表示自己入手caxa软件不久,对制作圆锥展开图的操作还存在疑惑,那么话说caxa如何制作圆锥展开图呢?操作流程如下讲解。

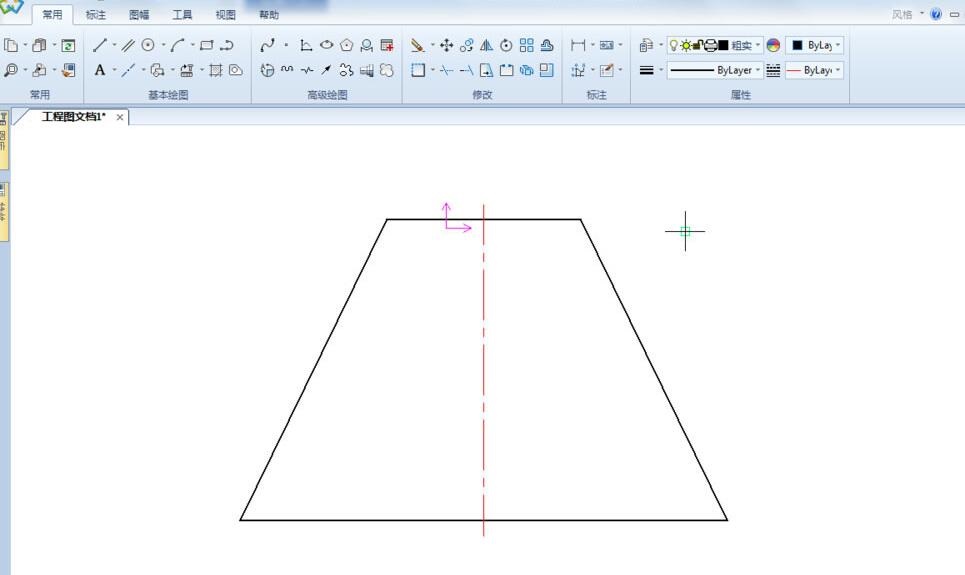

  1、在绘图软件里画出我们需要展开的圆台,

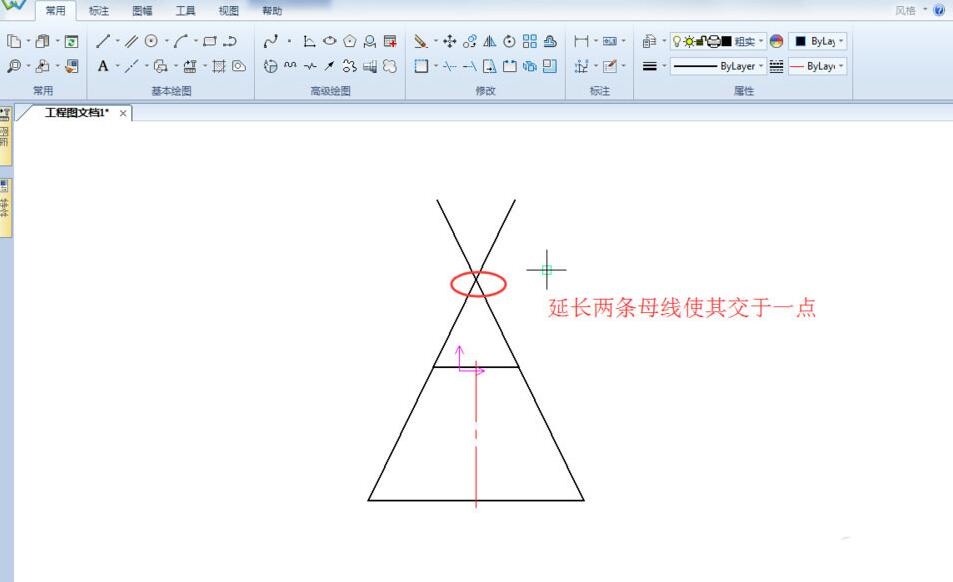

  2、延长圆台的两条母线,直至交于一点。

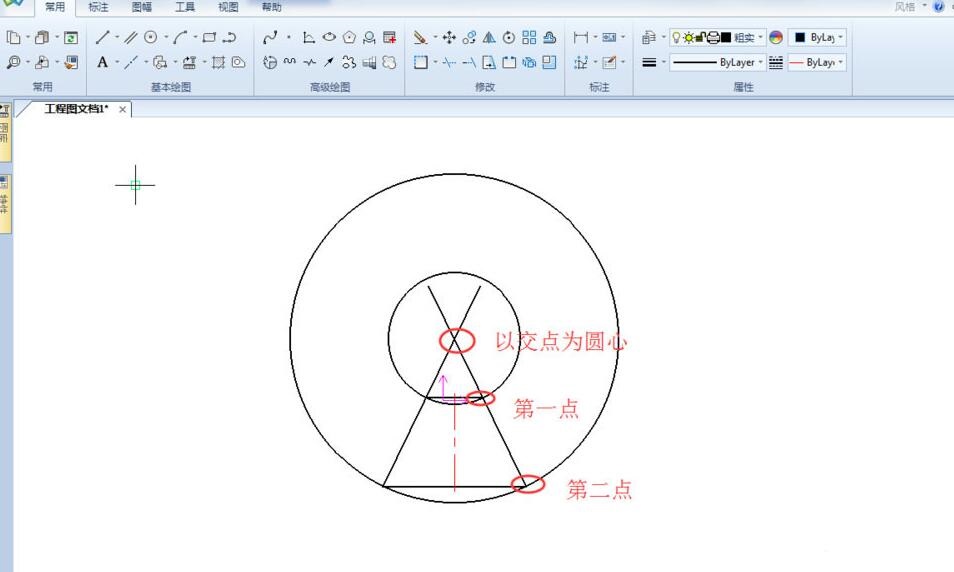

  3、以上一步中得到的交点为圆心,分别以该交点至圆台一条母线的两个端点为半径,做两个同心圆,则圆台展开的扇形面就在这两个同心圆得到的圆环上。因为圆台展开是以母线为基础进行的。

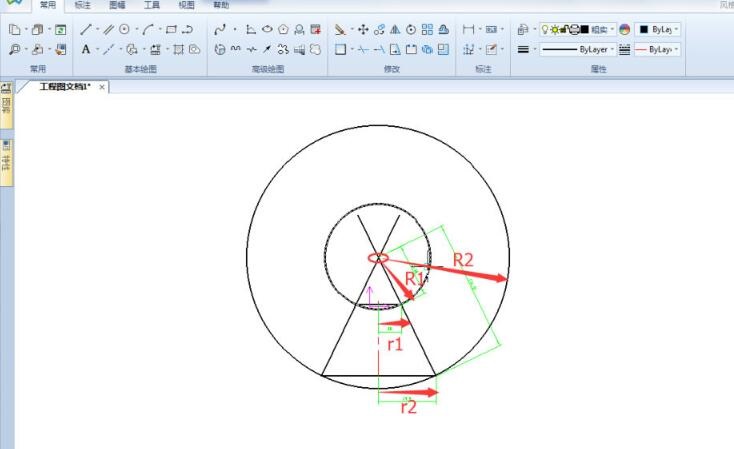

  4、分别量出上一步中画出的两个圆的半径,小圆半径为R1,大圆半径为R2。同时,量出圆台上下圆面的半径,上面的小圆半径为r1,下部大圆半径为r2。我们知道,圆台展开后的圆弧长为l=θ*r,其中θ为展开角,l1=θ*R1,l2=θ*R2。而圆台展开后扇形的弧长就是圆台上下圆面的周长,l1=2π*r1,l2=2π*r2,则可以求出展开角θ=2π*r1/R1=2π*r2/R2,单位是弧度,化为度,则θ=360*r1/R1=360*r2/R2。根据此公式,结合量出的尺寸,求出展开角θ。

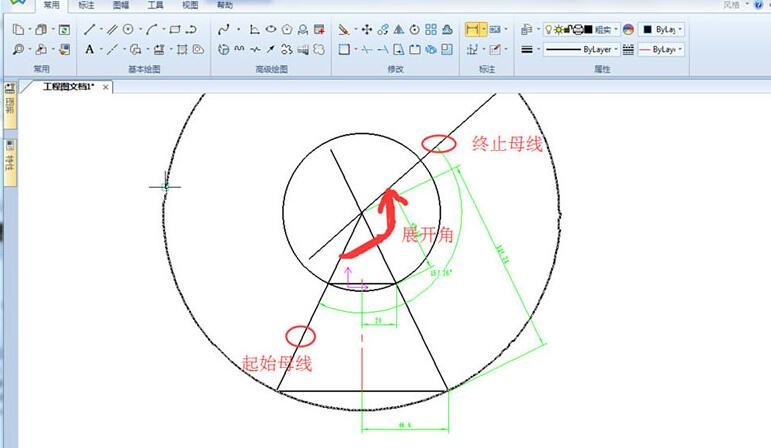

  5、求出展开角θ后,以一条母线为基准作为起始母线,以展开角θ旋转该母线,得到终止母线。

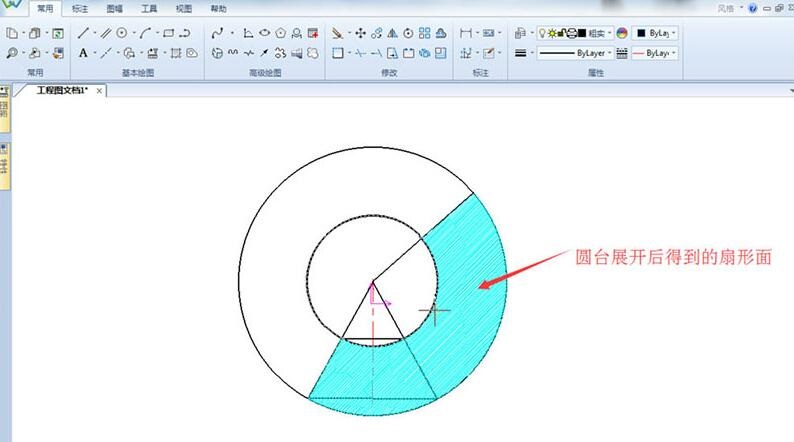

  6、通过上面方法,我们就得到了圆台的展开图,也就是图中的阴影部分。对于圆锥的展开,更为简单,只需按本方法中画出外面的大圆即可得到展开的完整扇形。


  上文就讲解了caxa制作圆锥展开图的操作流程,希望有需要的朋友都来学习哦。
