  当前有的伙伴才接触Proe软件,操作过程里表示还不会建模钥匙扣,为此,今日小编就专门为大伙分享了关于Proe建模钥匙扣的操作步骤,有需要的朋友不要错过哦。

  1、新建文件。

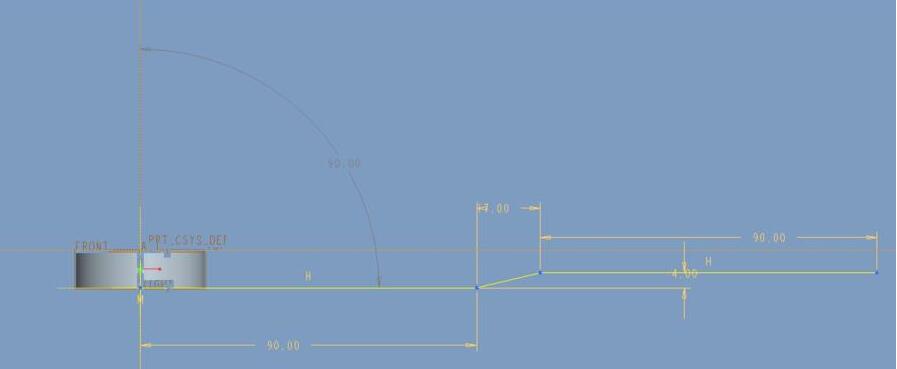

  2、点击拉伸,类型选择曲面,在FRONT平面绘制如下的草绘。

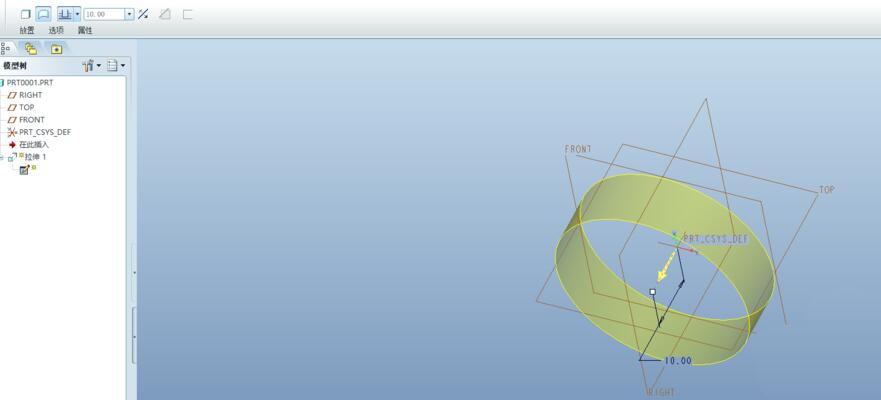

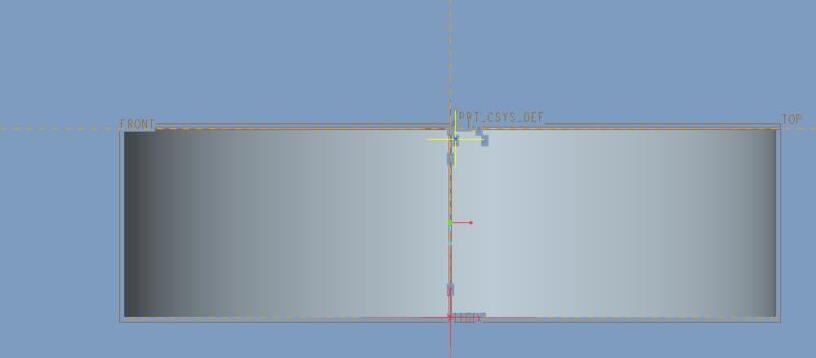

  3、拉伸高度10。

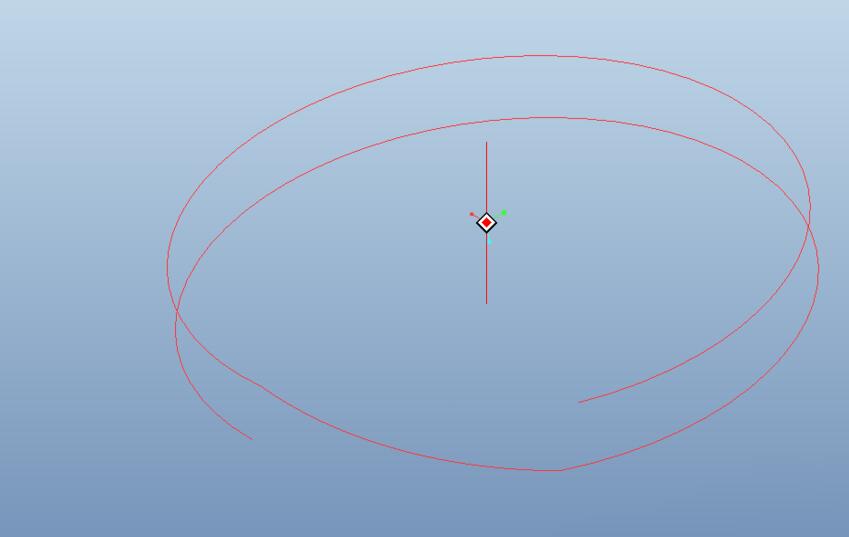

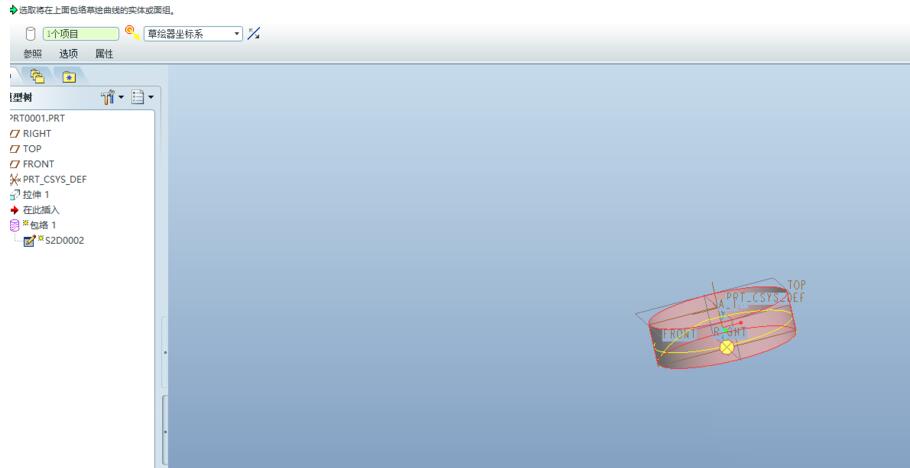

  4、点击【编辑】–【包络】,弹出控制面板,点击【参照】–【定义】,选择TOP平面作为草绘平面。点击【草绘】–【坐标系】,插入一个坐标系,如下图。绘制如下的草绘。


  5、点击勾号完成。


  6、隐藏拉伸曲面,结果如下。

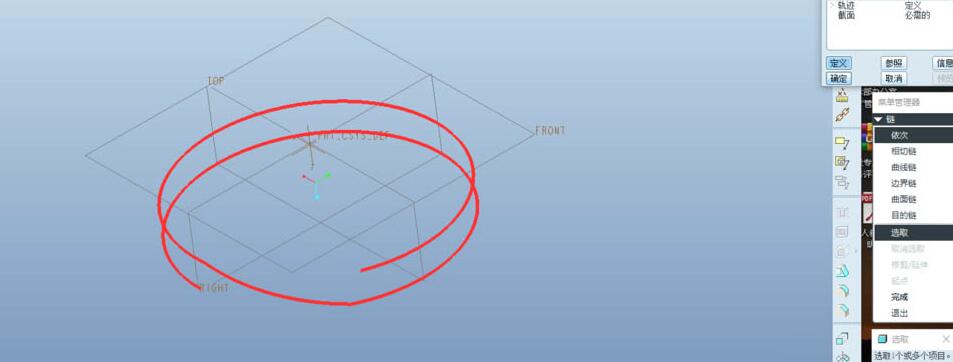

  7、点击【插入】–【扫描】–【伸出项】,选择“选取轨迹”,按住Ctrl选择包络曲线。

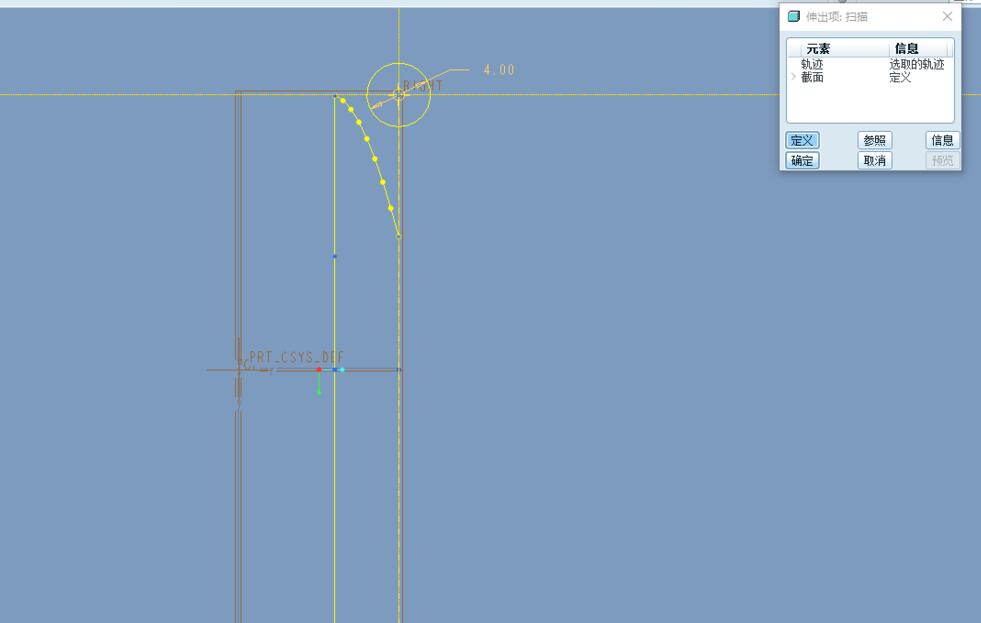

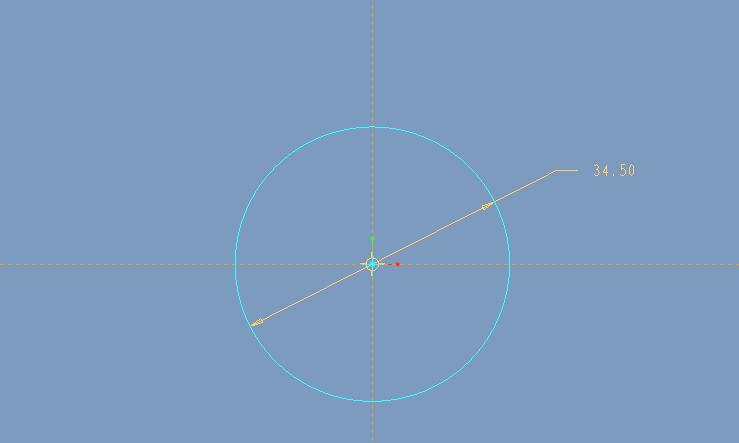

  8、绘制如下的截面。

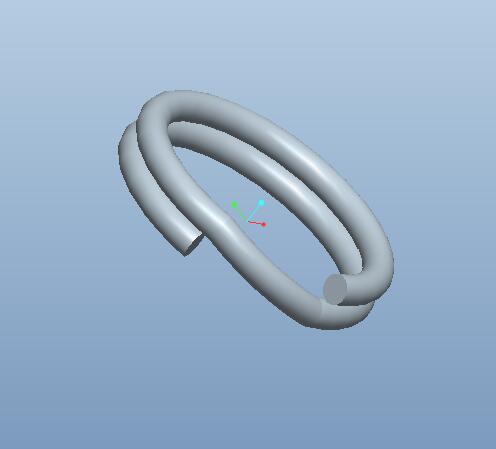

  9、完成。


  上文就讲解了Proe建模钥匙扣的操作步骤,希望有需要的朋友都来学习哦。
