Proe使用扭曲建模灯饰的详细步骤

Proe使用扭曲建模灯饰的详细步骤

编辑:小靖子 来源:互联网 时间:2020-06-05 05:22:11

  • 相关下载1

正式版

Proe2.0正式版

大小:1.45GB 语言:简体中文

类型:图像处理 等级:

立即下载 查看详情

  现在许多网友刚刚安装了Proe软件,对使用扭曲建模灯饰的操作可能还存在疑惑,那么Proe如何使用扭曲建模灯饰呢?详细步骤如下讲解。

  1、新建零件文件。

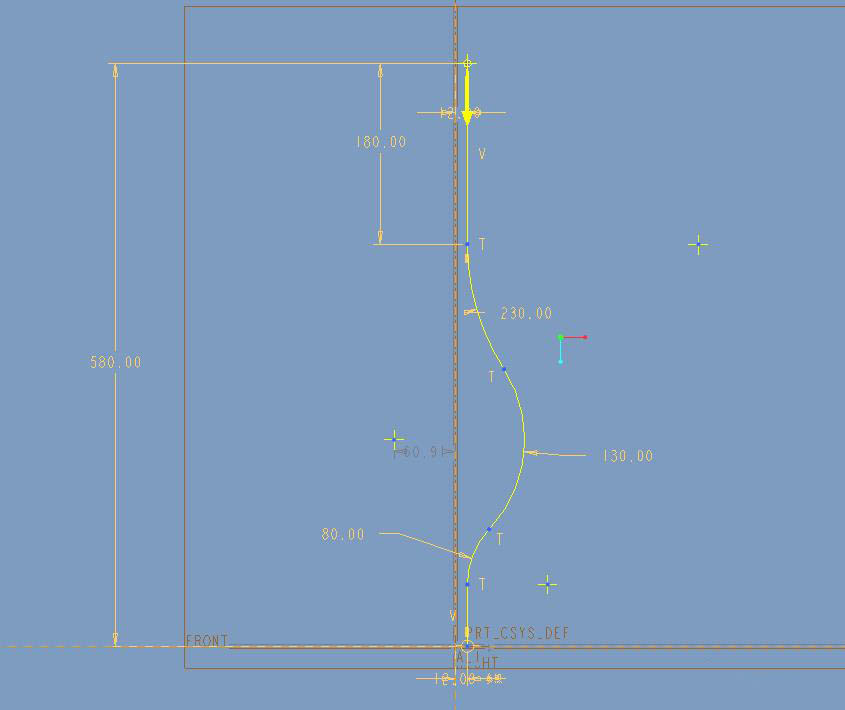

  2、点击【基准轴】,创建如图的基准轴。

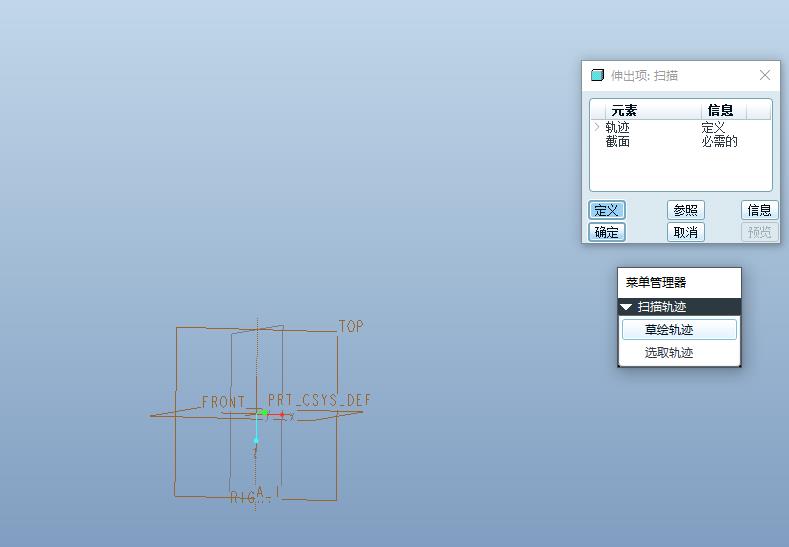

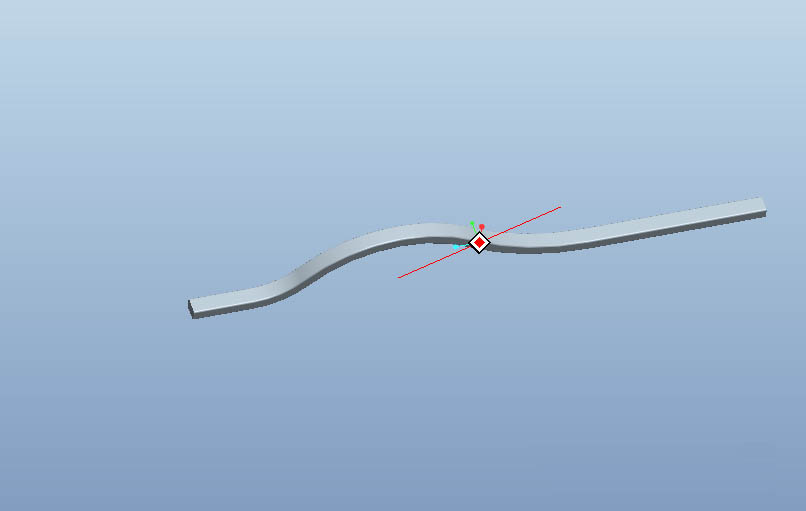

  3、点击【插入】–【扫描】-【伸出项】,选择【草绘轨迹】,选择TOP平面并绘制如图的扫描轨迹。

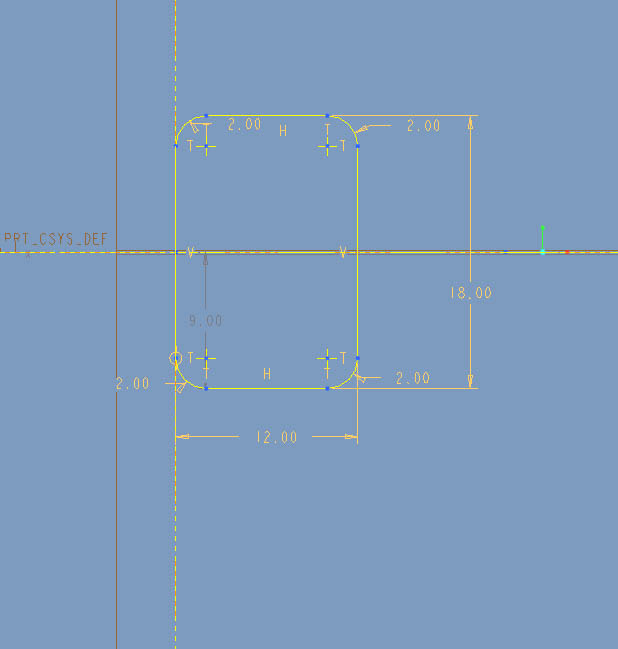

  4、绘制完成后,点击勾号绘制如下的扫描截面。

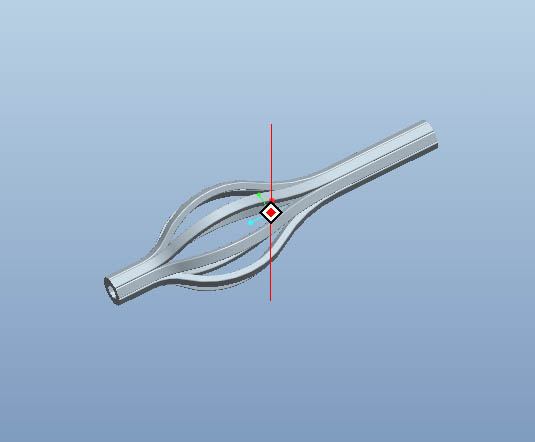

  5、完成。

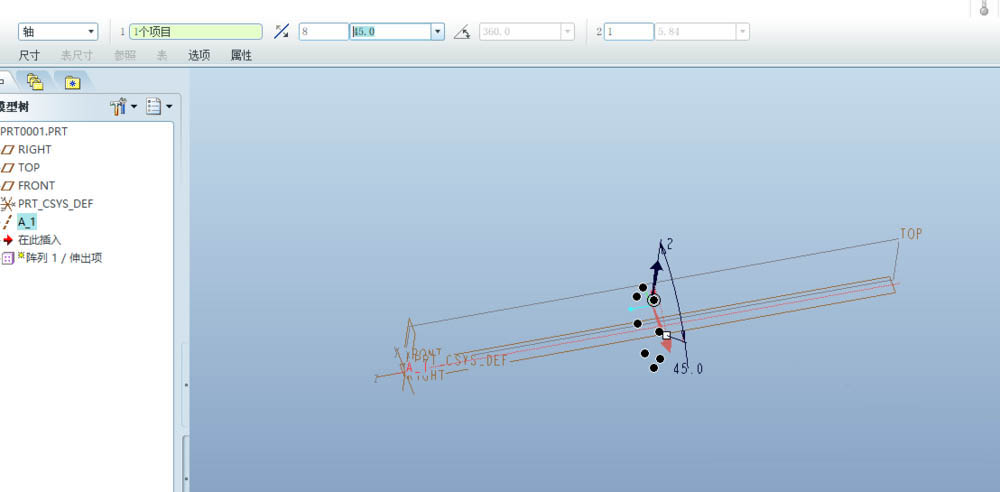

  6、选择扫描特征,鼠标右击选择【阵列】,类型为轴,轴选择第2步创建的轴,数量为8,


  7、完成。

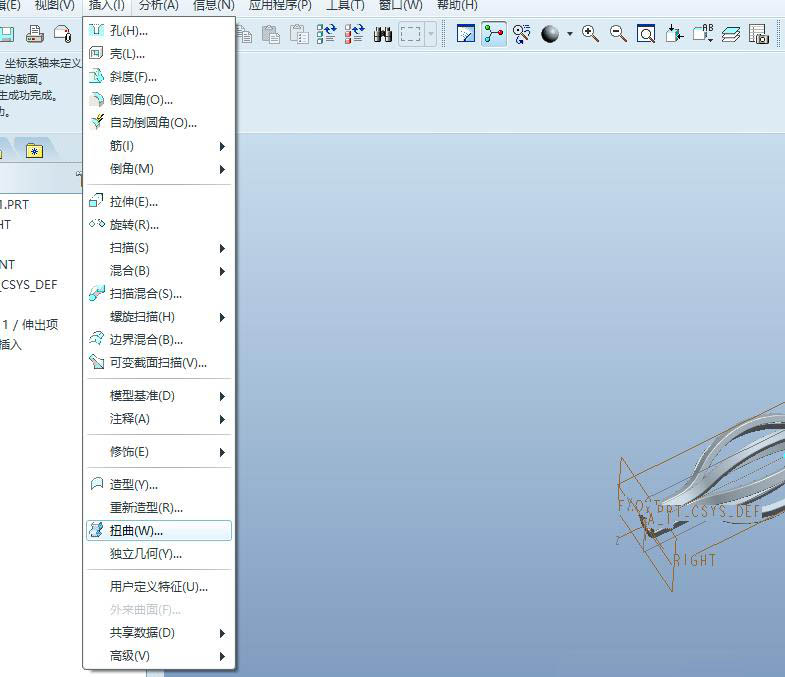

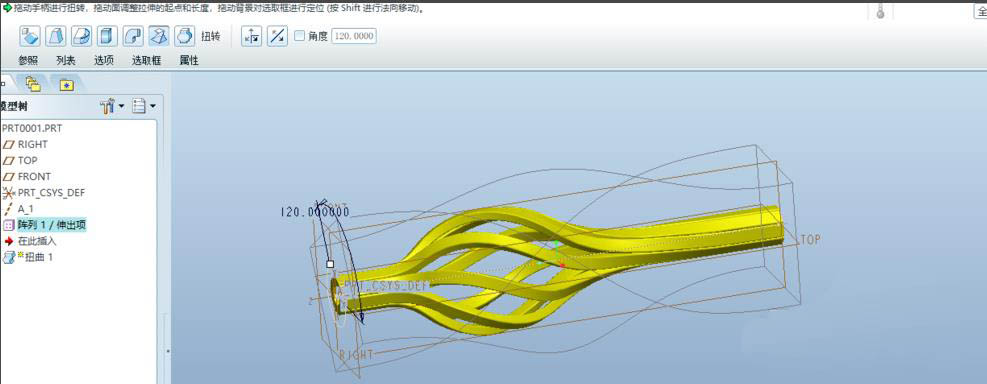

  8、点击【扭曲】按钮,点击模型激活控制面板,类型选择“扭曲”,角度120

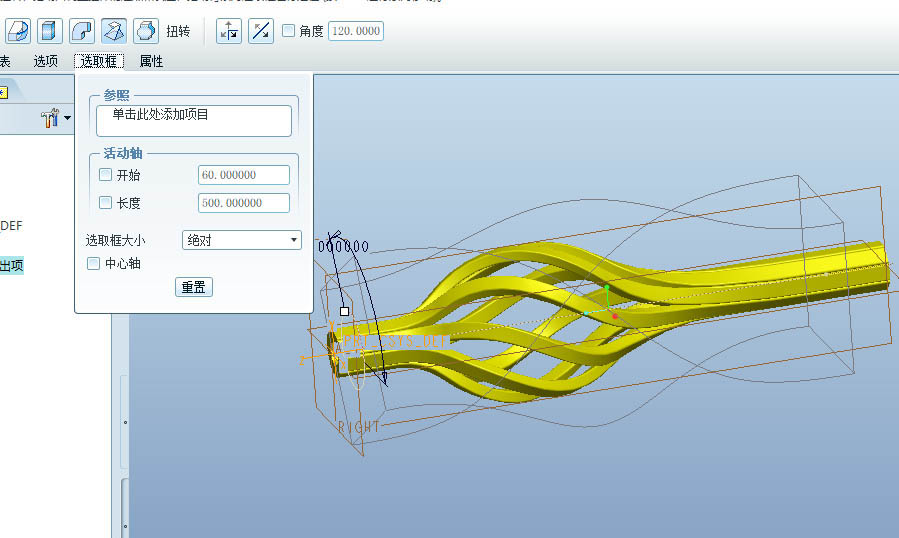

  9、点击【选取框】,活动轴按照下图进行设置。

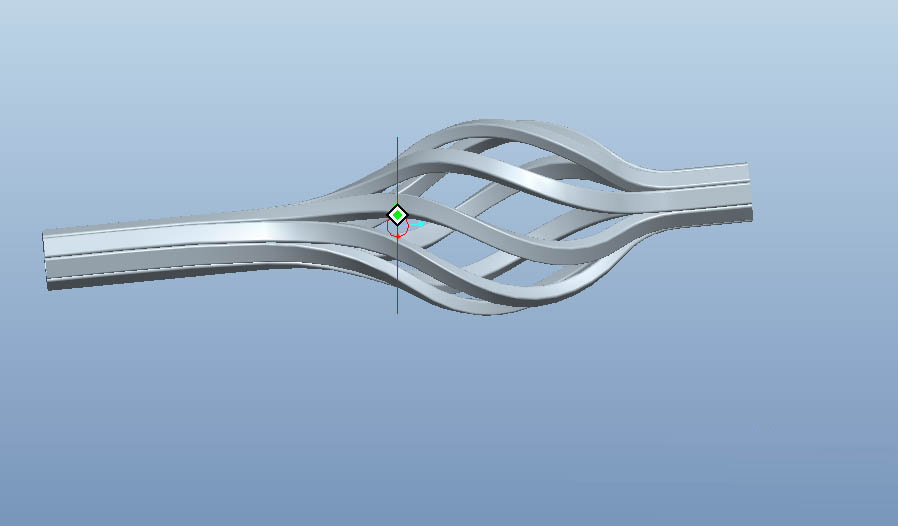

  10、完成。


  以上这里为各位分享了Proe使用扭曲建模灯饰的详细步骤。有需要的朋友赶快来看看本篇文章吧。
