Proe方向阵列创建环扣环模型的操作步骤

Proe方向阵列创建环扣环模型的操作步骤

编辑:小鑫 来源:互联网 时间:2020-06-05 05:27:24

  • 相关下载1

正式版

Proe2.0正式版

大小:1.45GB 语言:简体中文

类型:图像处理 等级:

立即下载 查看详情

  Proe方向阵列如何创建环扣环模型呢?刚入手Proe的朋友可能不清楚,今天小编就讲解Proe方向阵列创建环扣环模型的操作步骤,相信大家通过学习,在以后的操作中一定会得心应手。

  1、新建一个文件。

  2、点击【插入】-【扫描】-【伸出项】,在TOP平面绘制如下轨迹。

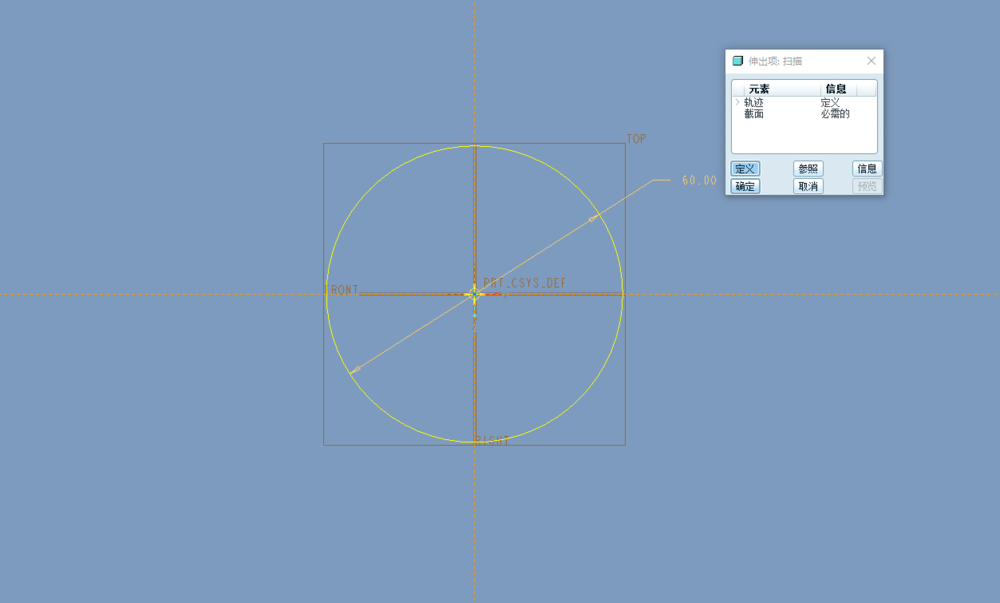

  3、进行如下设置。

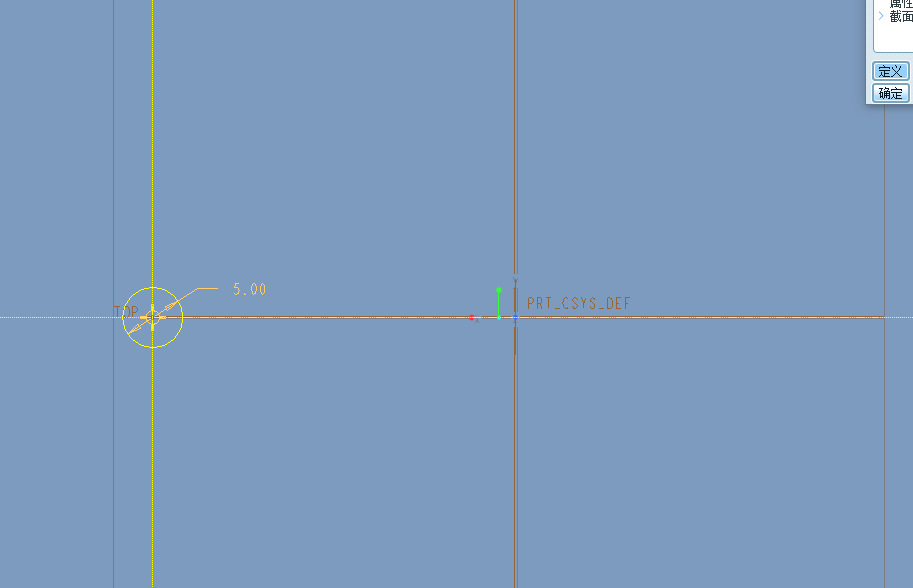

  4、绘制如下截面。

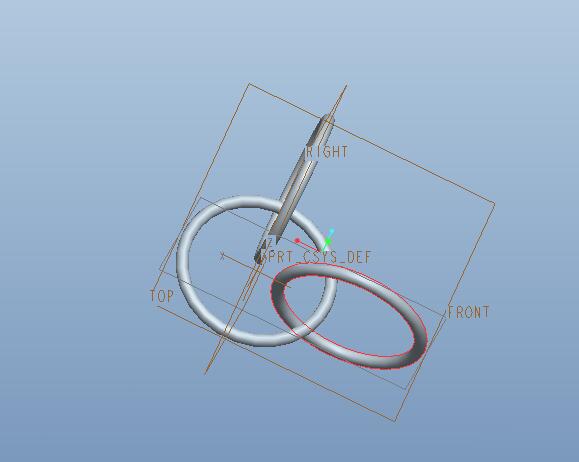

  5、在余下的两个基准平面创建步骤2一样的特征(可偏移中心点10mm)。

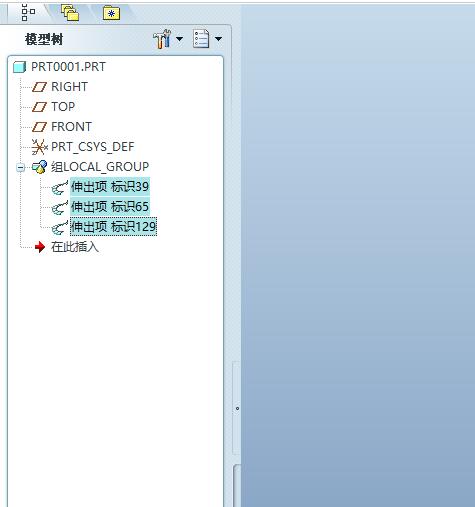

  6、将三个扫描特征进行【组】。


  7、在模型树选择【组】,鼠标右击选择【阵列】,阵列类型为方向。

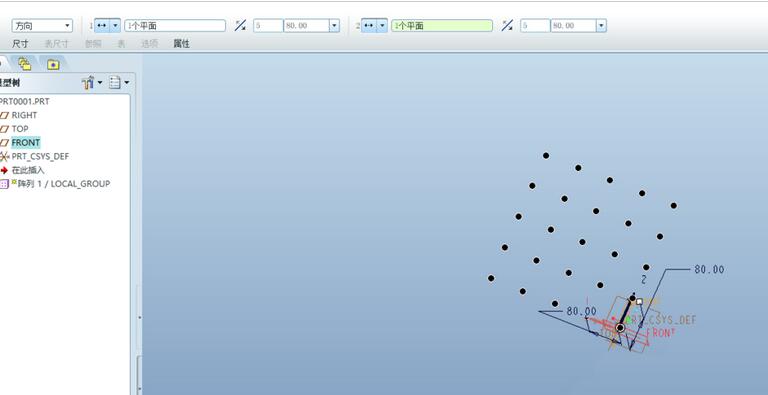

  8、选择FRONT平面作为第一方向参照,RIGHT平面作为第二方向参照,数量均为5,成员之间的间距为80.

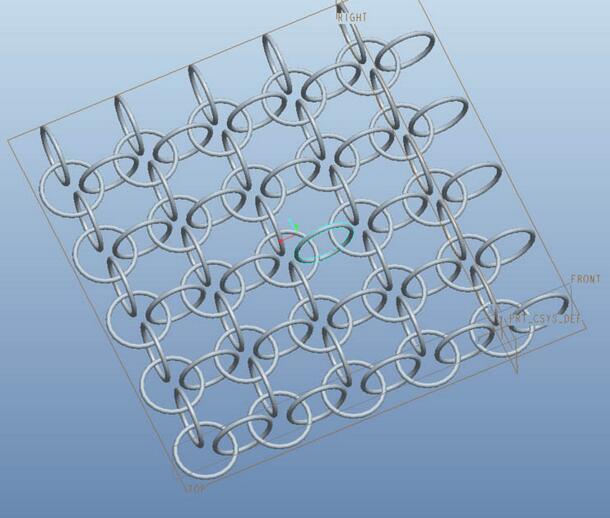

  9、点击勾号完成。


  还不了解Proe方向阵列创建环扣环模型的操作步骤的朋友们,不要错过小编带来的这篇文章哦。
