Proe建模旋转楼梯的详细操作讲解

Proe建模旋转楼梯的详细操作讲解

编辑:小鑫 来源:互联网 时间:2020-06-05 05:31:45

  • 相关下载1

正式版

Proe2.0正式版

大小:1.45GB 语言:简体中文

类型:图像处理 等级:

立即下载 查看详情

  Proe如何建模旋转楼梯呢?本节就重点讲解了Proe建模旋转楼梯的详细操作内容,还不会操作的朋友就跟着小编学习一下吧,希望对你们有所帮助。

  1、新建一个零件。

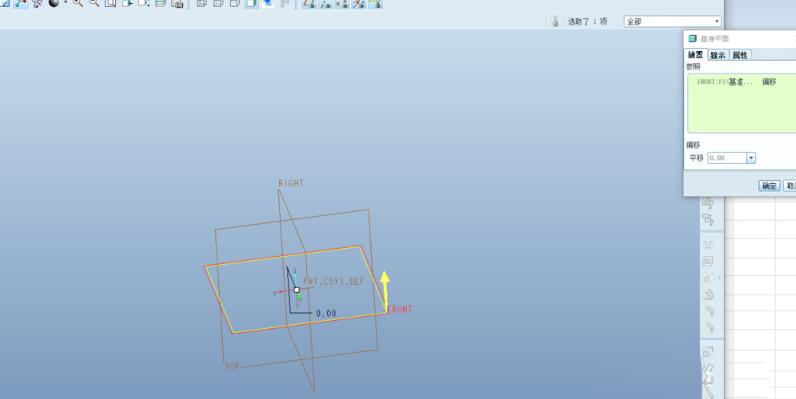

  2、点击基准平面工具,选择FRONT平面作为参照平面,创建DTM1平面,

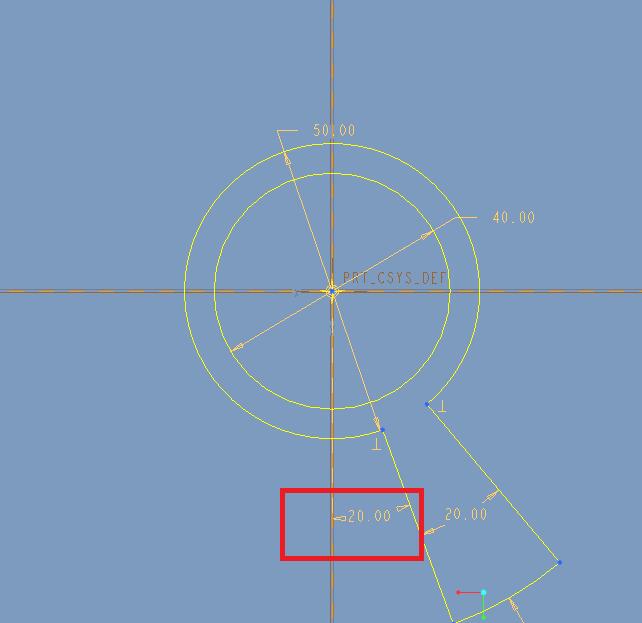

  3、在DTM1平面绘制如下截面。注意下图红色方框中的尺寸为下面阵列的驱动尺寸。

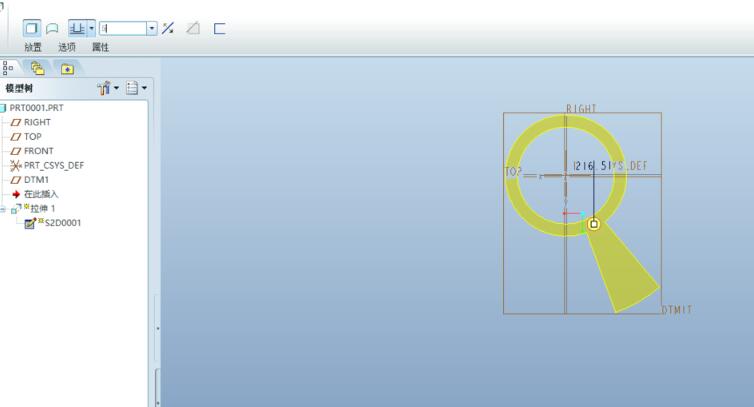

  4、拉伸长度为5。

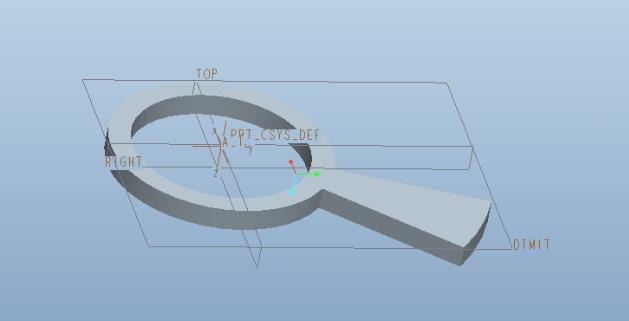

  5、完成。

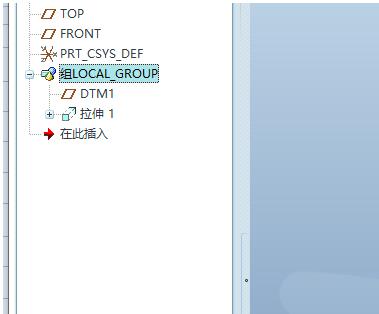

  6、选择拉伸特征和DTM1鼠标右击选择【组】,这样就能将这两个特征放到同一个图层中,便于我们选择二者所包含的尺寸。

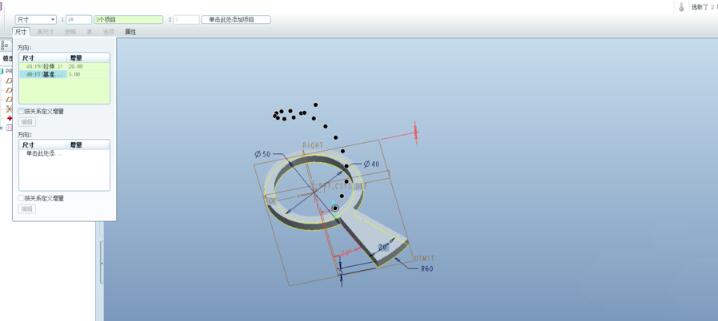

  7、选择【组LOCAL_GROUP】,鼠标右击选择【阵列】,阵列类型为【尺寸】,在方向1内,按住CTRL键,选择第3步红色方框中的尺寸和DTM1的偏移尺寸设置好数量和增量尺寸。

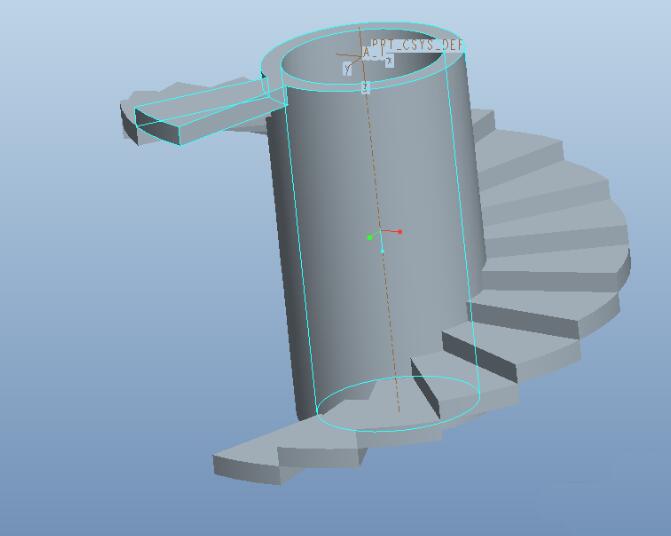

  8、完成。


  快来学习学习Proe建模旋转楼梯的详细操作内容吧,一定会帮到大家的。
