Solidworks创建半圆键零件模型的详细步骤

Solidworks创建半圆键零件模型的详细步骤

编辑:大胡子 来源:互联网 时间:2020-06-09 08:19:23

  • 相关下载1

中文版

SolidWorks2020中文版

大小:15.17GB 语言:简体中文

类型:图像制作 等级:

立即下载 查看详情

  还不会创建半圆键零件模型?本章节就主要介绍了Solidworks创建半圆键零件模型的详细步骤,还不了解的朋友就跟着小编学习一下吧,希望对你们有所帮助。

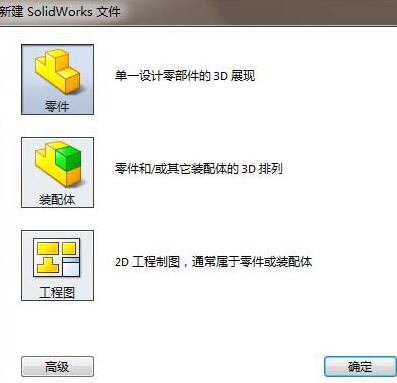

  1、打开Solidworks,新建一个零件文件。

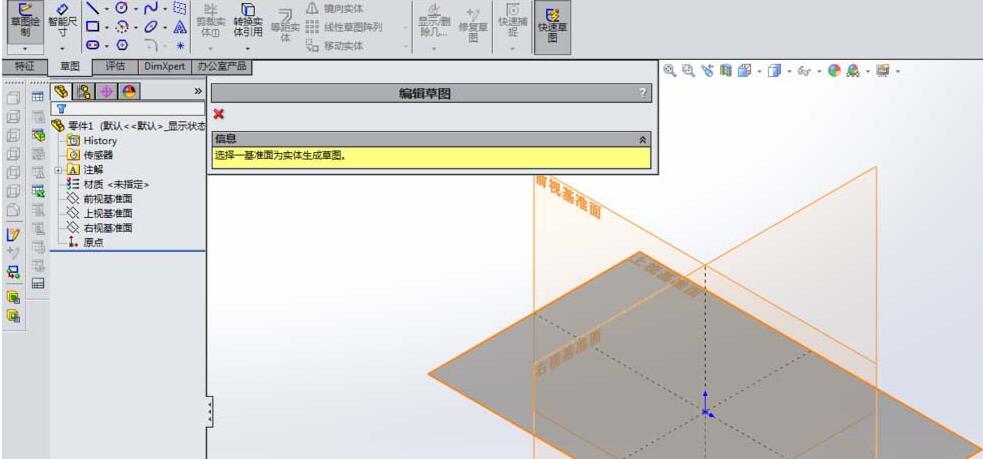

  2、如图所示,以上视基准面为草图平面创建一个草图。

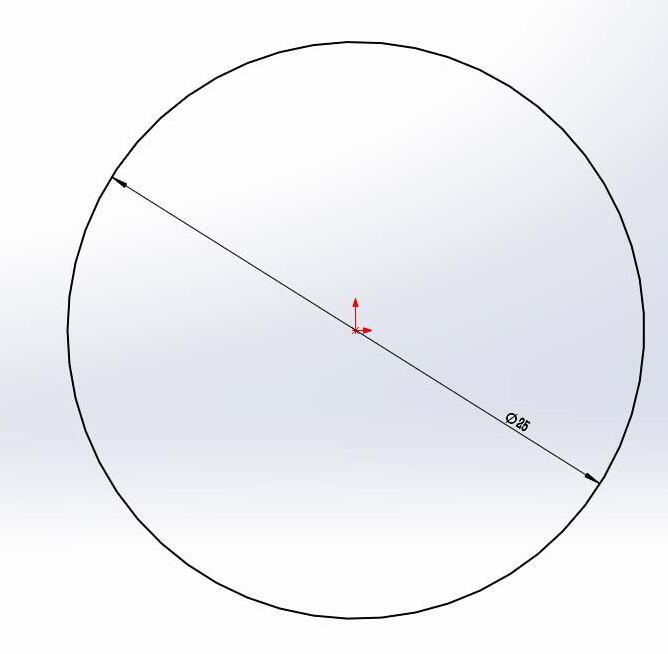

  3、在草图工具栏中找到圆命令并激活,画一个直径25mm的圆。

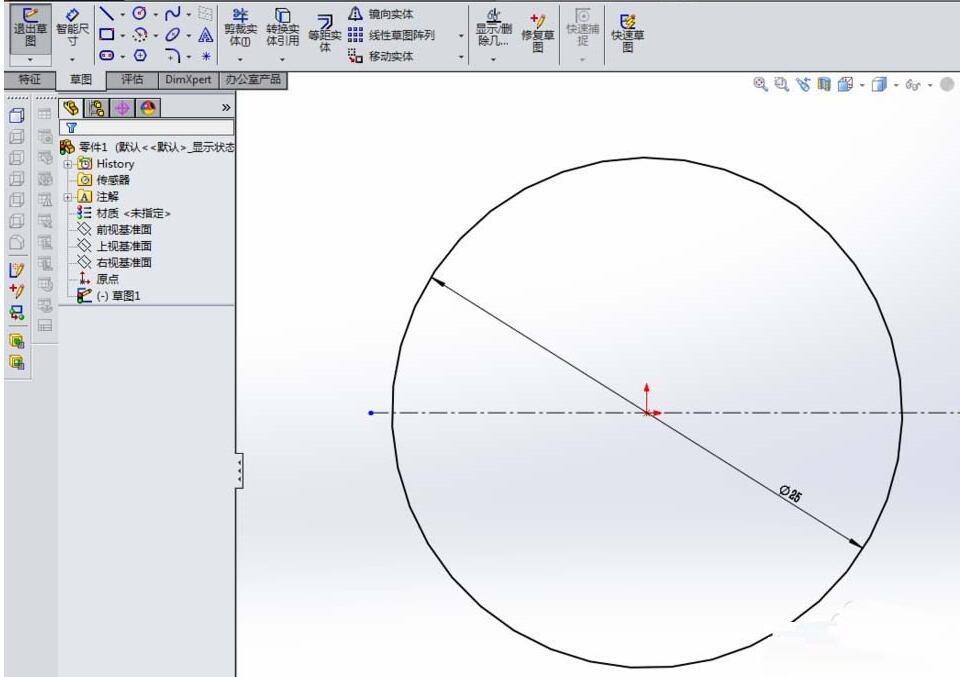

  4、如图所示,画一条经过圆心的构造线。

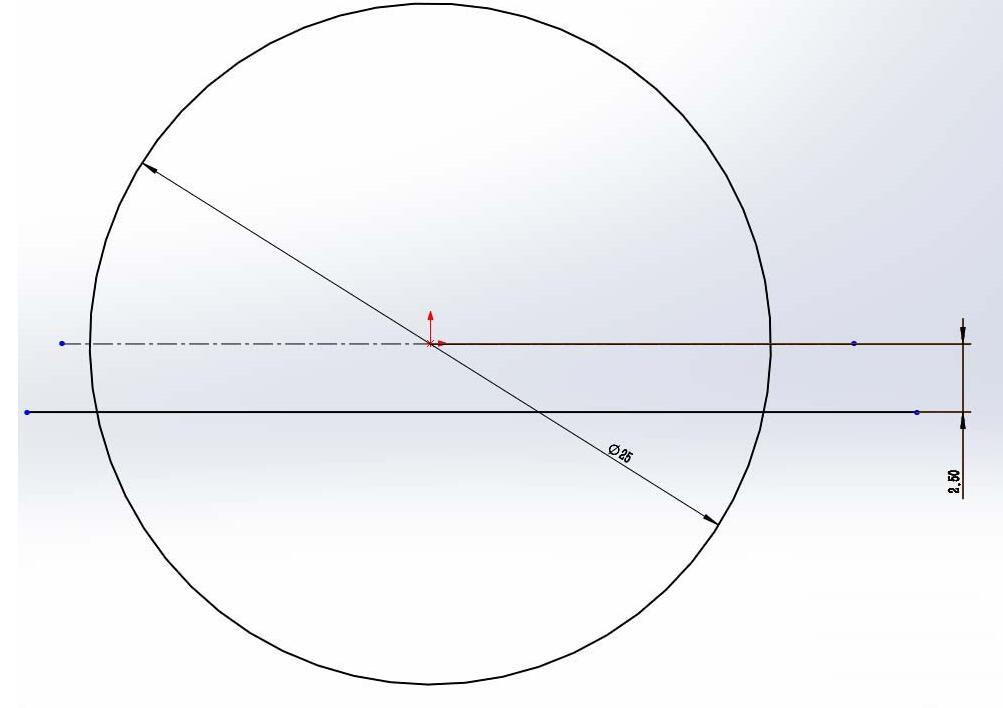

  5、如图所示,再画一条水平线,这条线距离圆心2.5mm

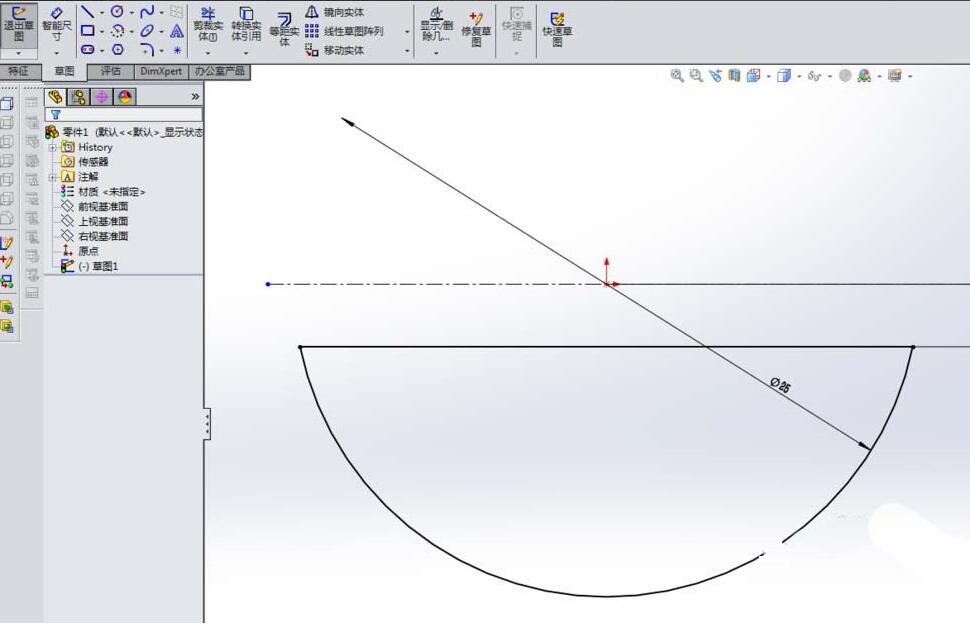

  6、在草图工具栏中刚找到“裁剪”命令,按下图所示,进行裁剪。

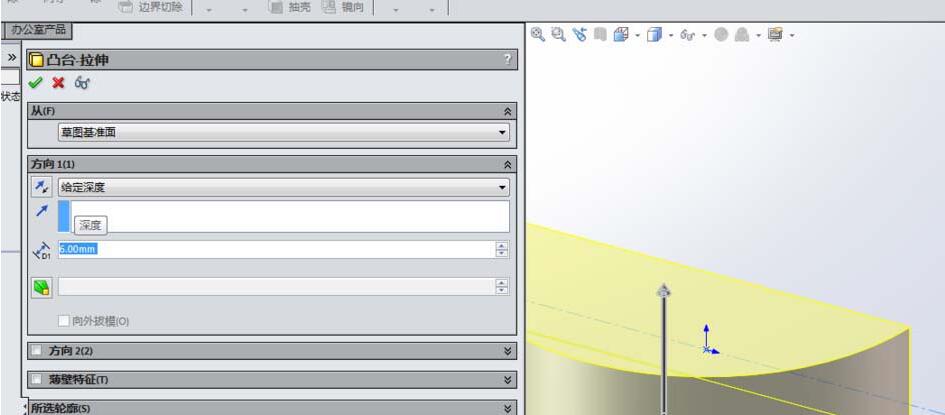

  7、如图所示,用“拉伸凸台/基体”命令,拉伸6mm高。

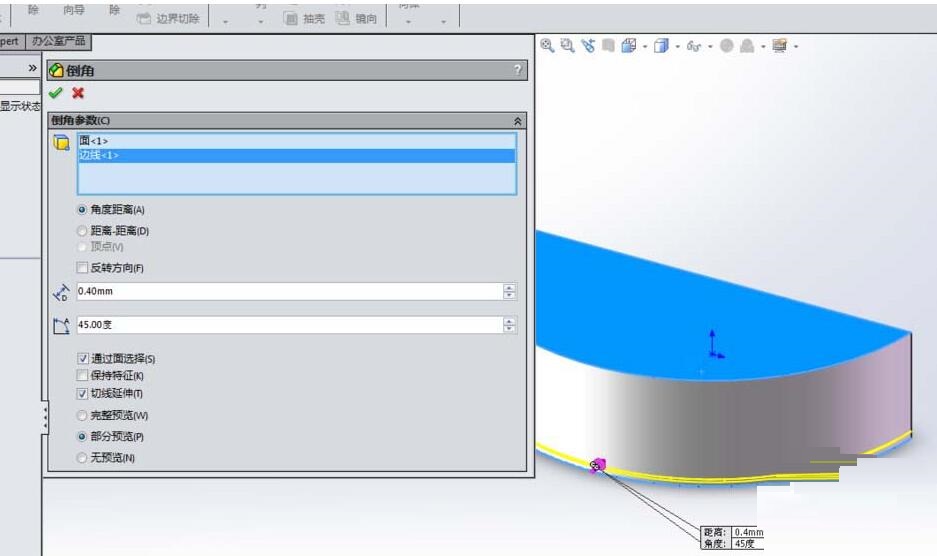

  8、如图所示,在工具栏中找到“倒角”命令,对两个圆弧进行倒角,倒角尺寸0.4mm。说明一下,“倒角”命令藏在“圆角”命令下面。

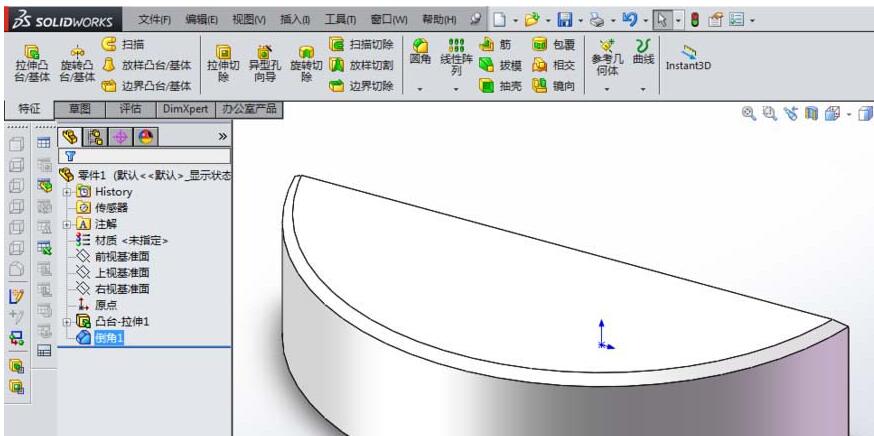

  9、完场以上操作,一个符合国家标准的”GB/T 1099.1键 6x10x25”半圆键就造好了。


  上面就是小编为大家分享的Solidworks创建半圆键零件模型的详细步骤,一起来学习学习吧。相信是可以帮助到一些新用户的。
