Revit管件族等径螺纹三通制作操作详解

Revit管件族等径螺纹三通制作操作详解

编辑:小鑫 来源:互联网 时间:2020-06-10 02:55:12

  • 相关下载1

2020 官方版

Autodesk Revit2020 官方版

大小:12.22GB 语言:简体中文

类型:图像处理 等级:

立即下载 查看详情

  你们知道Revit管件族等径螺纹三通制作操吗?不知道也没有关系哦,以下内容就是小编整理的Revit管件族等径螺纹三通制作方法,一起来学习吧!

  1、按照制作等径T型三通的方法创建出T型三通;

  对于查找表格文档选用“Tee - Threaded - SP”(示例),点击“族类型”对话框中“查找表格”下面的“管理”按钮,导入查找表格文档;公式中的系数可以按照规范做一定的修改;

  2、放样绘制扎带模型;

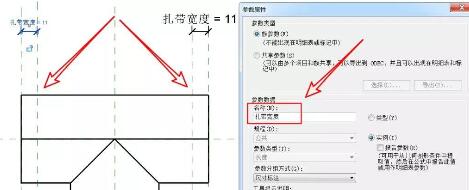

  先绘制四个竖直方向的参照平面,如图所示,将两边的参照面对齐锁定在主管端点处;标注另外两个参照面到端点参照面的距离并添加实例参数标签,参数名称命名为“扎带宽度”;


  点击“创建”选项卡下的“放样”命令,选择“绘制路径”并将路径的两个端点对齐锁定在扎带宽度所在的两个参照平面上,点击完成,然后编辑轮廓,在立面视图中绘制圆形轮廓标注圆形半径,并添加实例参数标签,参数名称命名为“扎带外半径”,点选轮廓勾选“中心标记可见”将中心标记对齐锁定在竖直水平参照平面上,点击完成;(注意:主管两端的扎带需要分别放样,不能一次绘制出来)同样的方法绘制出主管另一端的扎带;

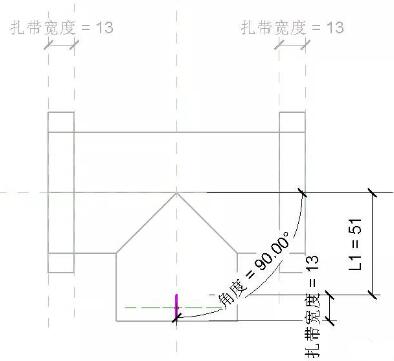

  使用放样工具绘制出支管扎带路径,一端对齐锁定在支管末端处,将另一端到主管中心的距离进行标注并添加标签参数,参数名称为“L1”;路径两个端点的距离也要进行标注并指定标签“扎带宽度”;使用角度尺寸标注该路径与主管中间的角度并指定标签“角度”;

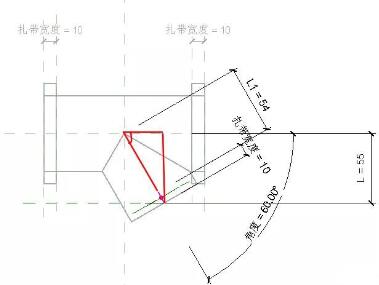

  将角度值修改为60º,绘制水平参照面,将其到主管水平参照线的距离进行标注并添加标签参数“L”,把路径末端对齐锁定到该参照面;由图可知,L=(L1 + 扎带宽度) * sin(角度)、L1=端点到中心距离修正 - 扎带宽度,在族类型对话框添加相应公式;

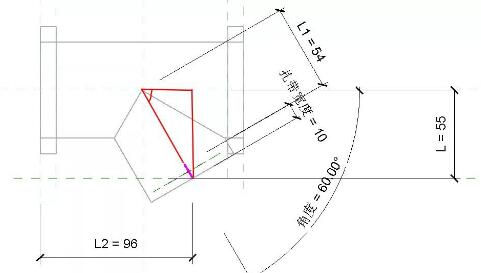

  标注主管末端到路径末端点的距离,并添加标签参数“L2”,如下图,由图可知,L2=端点到中心距离修正 + (扎带宽度 + L1) * cos(角度),在族类型对话框添加相应公式;


  点击完成,选择编辑轮廓,在立面视图中绘制圆形轮廓标注圆形半径,并添加实例参数标签,参数名称命名为“扎带外半径”,点选轮廓勾选“中心标记可见”将中心标记对齐锁定在竖直水平参照平面上,点击完成;

  3、导入查找表格数据,关联模型参数;

  打开“族类型”对话框添加名称为“查找表格”文字类型的参数;点击“族类型”对话框中“查找表格”下面的“管理”按钮,导入文件路径为:C:ProgramDataAutodeskRVT 2015Lookup TablesPipe下的“Tee - Threaded - SP”表格文档;同时将将该表格文档名称复制粘贴作为“查找表格”值;

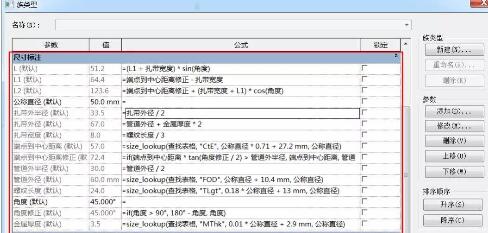

  根据查找表格文档内容,我们需添加实例参数控制扎带宽度及半径值;添加参数:金属厚度=size_lookup(查找表格, "MThk", 0.01 * 公称直径 + 2.9 mm, 公称直径)、螺纹长度=size_lookup(查找表格, "TLgt", 0.18 * 公称直径 + 13 mm, 公称直径)、从而确定扎带宽度=螺纹长度 / 3、扎带外径=管道外径 + 金属厚度 * 2、扎带外半径=扎带外径/2;


  4、端点到中心的修正值这里就需要修改了,端点到中心距离修正=if(端点到中心距离 * tan(角度修正 / 2) > 扎带外半径, 端点到中心距离, 扎带外半径 / tan(角度修正 / 2)),最后添加连接件,导入项目使用。

  上文就讲解了Revit管件族等径螺纹三通制作操作过程,希望有需要的朋友都来学习哦。
